Sharp PN-80TH5 [29/56] Conexiones
![Sharp PN-80TH5 [29/56] Conexiones](/views2/1388840/page29/bg1d.png)
ESPAÑOL
7
S

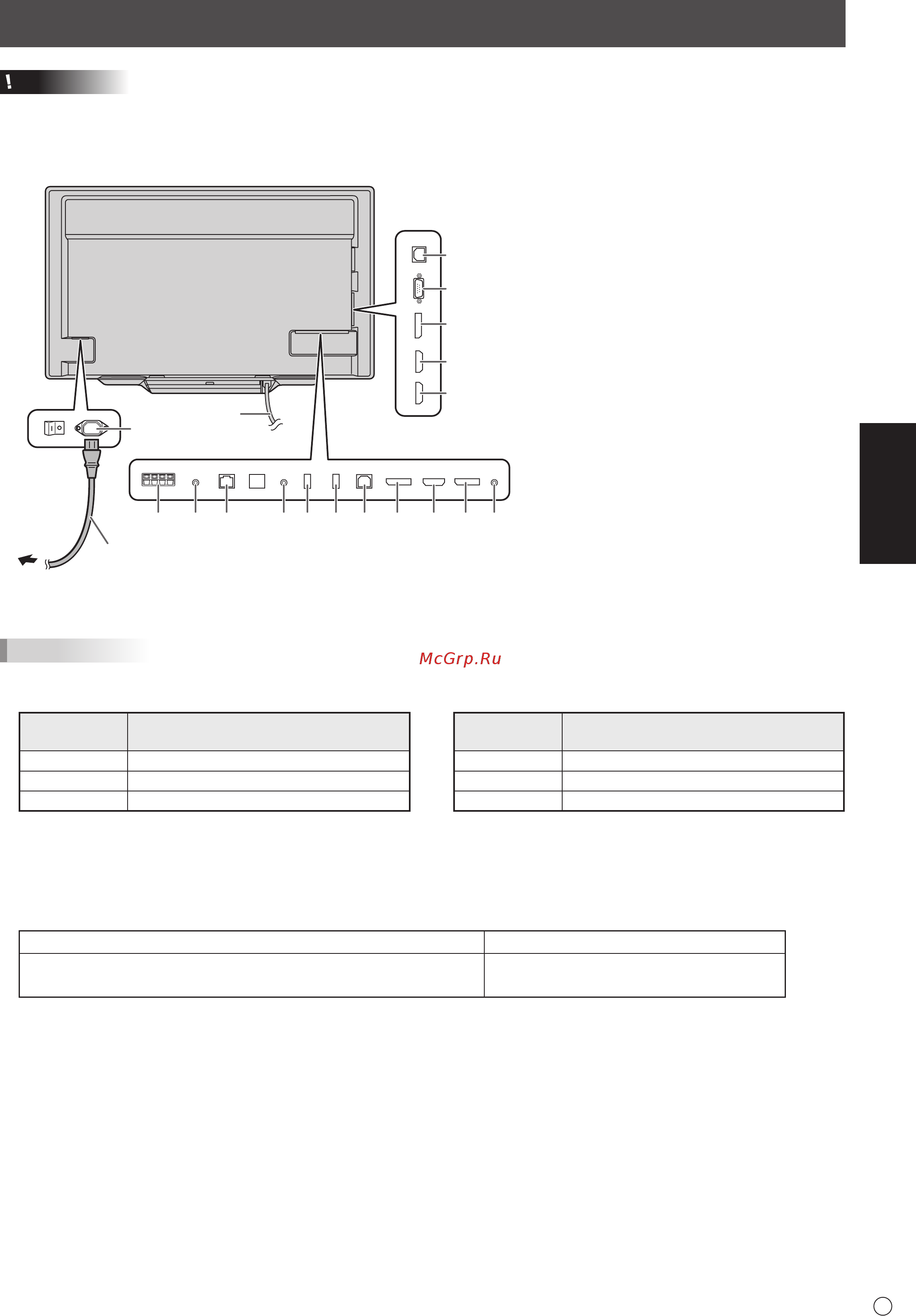

Conexiones
CONSEJOS
• Establezca el terminal de entrada de audio que se utilizará en cada modo de entrada en AUDIO SELECT <SELECCIÓN DE
AUDIO> en el menú SETUP <INSTALACIÓN>. A continuación se muestran los ajustes de fábrica.
Precaución
• Asegúrese de apagar el interruptor primario y desconectar el enchufe de la toma de corriente antes de conectar/desconectar
los cables. Asimismo, lea el manual del equipo que desea conectar.
• Tenga cuidado de no confundir el terminal de entrada con el terminal de salida al conectar los cables. La inversión accidental
de los cables conectados a los terminales de entrada y salida podría causar malfuncionamientos y otros problemas.
34 9101165 127 82
13
14
15
16
17
18
Para toma de corriente
1
Cable de alimentación (suministrado)
1. Terminal de entrada de corriente
2. Terminales de altavoces externos
3. Terminal de salida de audio
4. Terminal de LAN
5. Terminal de entrada RS-232C
6. Puerto del adaptador del lápiz táctil
7.
Puerto USB
8.
Puerto USB 1 (para panel sensible al tacto)
9. Terminal de salida DisplayPort
10. Terminal de entrada HDMI1
11. Terminal de entrada DisplayPort1
12. Terminal de entrada de audio
13.
Puerto USB 2 (para panel sensible al tacto)
14. Terminal de entrada D-sub
15. Terminal de entrada DisplayPort2
16. Terminal de entrada HDMI2
17. Terminal de entrada HDMI3
18. Cable USB
Para usar el puerto USB (para dispositivo
USB) (compatible con USB 2.0) en el
frente de la bandeja, conecte el cable USB
al puerto USB del ordenador. (El panel
sensible al tacto debe estar conectado por
separado.)
Modo de
entrada
Terminal de entrada de audio
(ajuste de fábrica)
DisplayPort1 Terminal de entrada DisplayPort1
DisplayPort2 Terminal de entrada DisplayPort2
D-SUB Terminal de entrada de audio
Modo de
entrada
Terminal de entrada de audio
(ajuste de fábrica)
HDMI1 Terminal de entrada HDMI1
HDMI2 Terminal de entrada HDMI2
HDMI3 Terminal de entrada HDMI3
• Para usar el panel sensible al tacto, el panel sensible al tacto y el ordenador deben estar conectados y debe instalarse Touch
pen Management Tool y Pen Software en el ordenador desde el CD-ROM suministrado.
Si está instalada la Information Display Downloader, podrá consultar y descargar las versiones más recientes de los
programas de software.
Para instalar el software, consulte el manual correspondiente.
• El puerto USB varía según el terminal conectado al ordenador.
Terminal de entrada DisplayPort1/Terminal de entrada HDMI1 Puerto USB 1 (para panel sensible al tacto)
Terminal de entrada D-sub/Terminal de entrada DisplayPort2/
Terminal de entrada HDMI2/Terminal de entrada HDMI3
Puerto USB 2 (para panel sensible al tacto)
(Ajuste de fábrica. Puede cambiarse en TOUCH INPUT SELECT <SELECCIÓN ENTRADA TÁCTIL> en el menú SETUP
<INSTALACIÓN>.)
• El programa de instalación de SHARP Display Connect y el programa de instalación de Touch Viewing Software se pueden
descargar mediante la Information Display Downloader.
• Los términos HDMI y HDMI High-Denition Multimedia Interface, y el Logotipo HDMI son marcas comerciales o marcas
registradas de HDMI Licensing Administrator, Inc. en los Estados Unidos y en otros países.
• DisplayPort es una marca registrada de Video Electronics Standards Association.
• Adobe, Acrobat, y Acrobat Reader son marcas registradas o marcas comerciales de Adobe Systems Incorporated en los
Estados Unidos de Amércia y/u otros países.
• VESA es una marca registrada o una marca comercial de Video Electronics Standards Association en los Estados Unidos de
Amércia y/u otros países.
• Todos los demás nombres de marcas y productos son marcas comerciales o marcas registradas de sus respectivos
propietarios.
