Anschlüsse
Vorsicht
• Schalten Sie unbedingt den Hauptnetzschalter aus und ziehen Sie den Netzstecker, bevor Sie Kabel anschließen oder
abziehen. Lesen Sie auch das Handbuch des Gerätes, das Sie an den Monitor anschließen möchten.
• Verwechseln Sie beim Anschließen nicht die Signaleingänge mit den Signalausgänge. Dies könnte zu Fehlfunktionen und
anderen Problemen führen.
TIPPS
• Wählen Sie unter AUDIO SELECT <AUDIO AUSWAHL> im Menü SETUP <KONFIG.> den Audioeingangsanschluss aus,
der im jeweiligen Modus verwendet werden soll. Die Einstellungen bei der Auslieferung sind nachstehend gezeigt.
Eingangsmodus
Audioeingangsanschluss
(Werkseinstellung)
HDMI1 HDMI1-Eingangsanschluss
HDMI2 HDMI2-Eingangsanschluss
HDMI3 HDMI3-Eingangsanschluss
Eingangsmodus
Audioeingangsanschluss
(Werkseinstellung)
DisplayPort1 DisplayPort1-Eingangsanschluss
DisplayPort2 DisplayPort2-Eingangsanschluss
D-SUB Audio Eingangsanschluss
• Um das Touch-Panel verwenden zu können, müssen das Touch-Panel und der Computer miteinander verbunden sein und
das Touch pen Management Tool sowie die Pen Software müssen von der mitgelieferten CD-ROM im Computer installiert
worden sein.
Wenn der Information Display Downloader installiert wurde, können Sie die neusten Versionen der Software prüfen und
downloaden.
Für die Installation der Software wird auf die jeweilige Bedienungsanleitung verwiesen.
• Die USB Buchse ist je nach Computeranschluss unterschiedlich.
DisplayPort1-Eingangsanschluss/HDMI1-Eingangsanschluss
USB 1-Buchse (für Touch-Panel)
D-Sub-Eingangsanschluss/DisplayPort2-Eingangsanschluss/HDMI2-Eingangsanschluss/
HDMI3-Eingangsanschluss
USB 2-Buchse (für Touch-Panel)
(Werkseinstellung. Kann unter TOUCH INPUT SELECT <AUSWAHL TOUCH-EINGABE> im Menü SETUP <KONFIG.>
geändert werden.)
• Die Setup-Programme SHARP Display Connect und Touch Viewing Software können über den Information Display
Downloader heruntergeladen werden.
• Die Begriffe HDMI und HDMI High-Denition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene
Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.
• DisplayPort ist ein geschütztes Warenzeichen von Video Electronics Standards Assocation.
• Adobe, Acrobat, und Acrobat Reader sind entweder geschützte Warenzeichen oder Warenzeichen von Adobe Systems
Incorporated in den USA und/oder in anderen Ländern.
• VESA ist entweder ein geschütztes Warenzeichen oder ein Warenzeichen von Video Electronics Standards Association in
den USA und/oder in anderen Ländern.
•
Alle andere Markenprodukt und Produktnamen sind Warenzeichen oder geschützte Warenzeichen der betreffenden Urheberrechtinhaber.

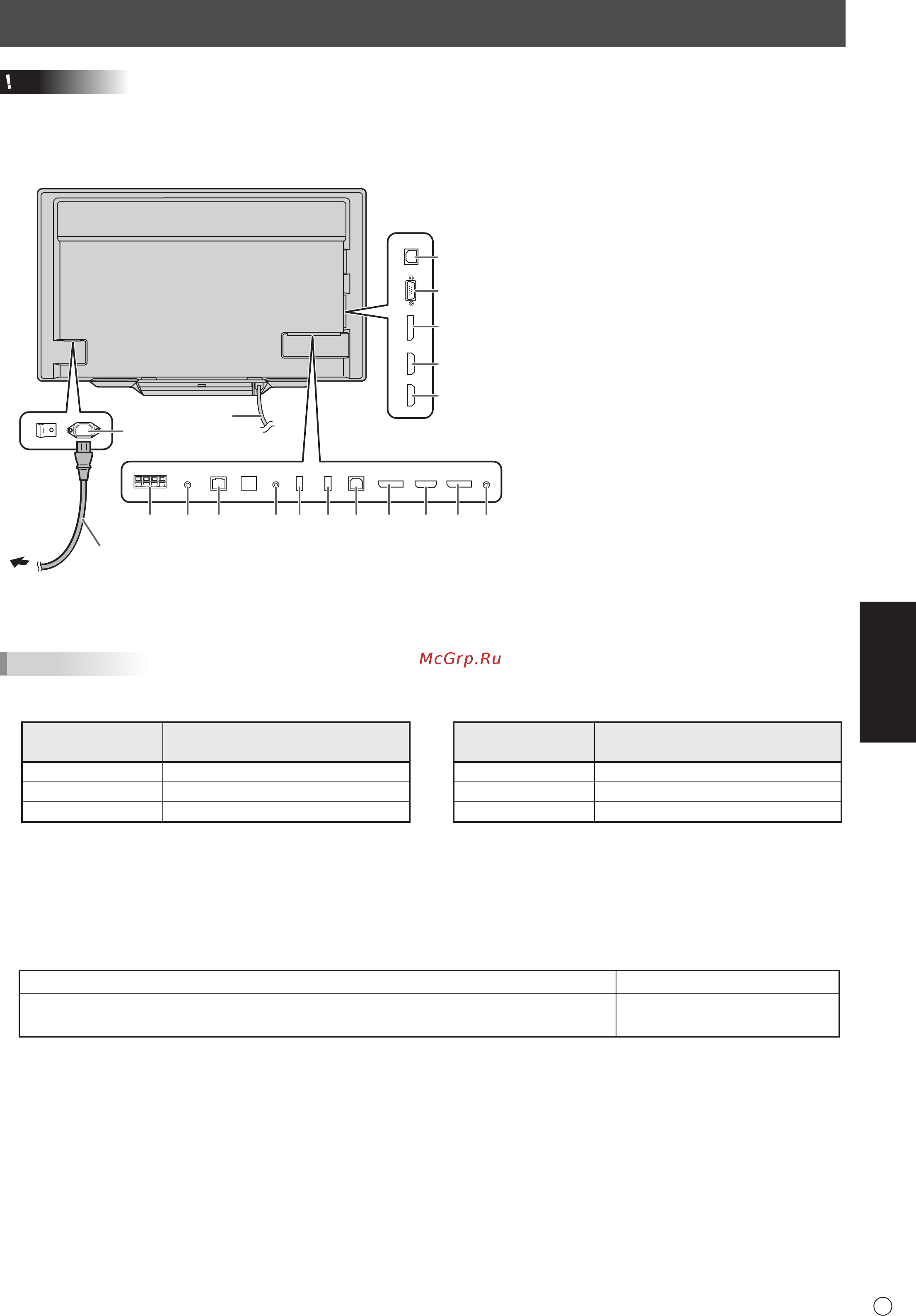

1. Netzkabelbuchse
2. Anschlüsse für externe Lautsprecher
3. Audio-Ausgangsanschluss
4. LAN-Anschluss
5. RS-232C-Eingangsanschluss
6. Touch-Pen-Adapterbuchse
7. USB Buchse
8. USB 1-Buchse (für Touch-Panel)
9. DisplayPort-Ausgangsanschluss
10. HDMI1-Eingangsanschluss
11. DisplayPort1-Eingangsanschluss
12. Audio Eingangsanschluss
13. USB 2-Buchse (für Touch-Panel)
14.
D-Sub-Eingangsanschluss
15. DisplayPort2-Eingangsanschluss
16. HDMI2-Eingangsanschluss
17. HDMI3-Eingangsanschluss
18. USB-Kabel
Für die Verwendung des USB Buchse
(für USB-Gerät) (kompatibel mit USB
2.0) auf der Vorderseite der Ablage,
schließen Sie das USB-Kabel am USB
Buchse des Computers an. (Das Touch-
Panel muss separat angeschlossen
werden.)
34 9101165 127 82
13
14
15
16
17
18
Zur Steckdose
1
Netzkabel (im Lieferumfang enthalten)
