StarLine D64 Dialog
18
Охранная система StarLine D64 Dialog может быть подключена
и БЕЗ использования интерфейса шины CAN.

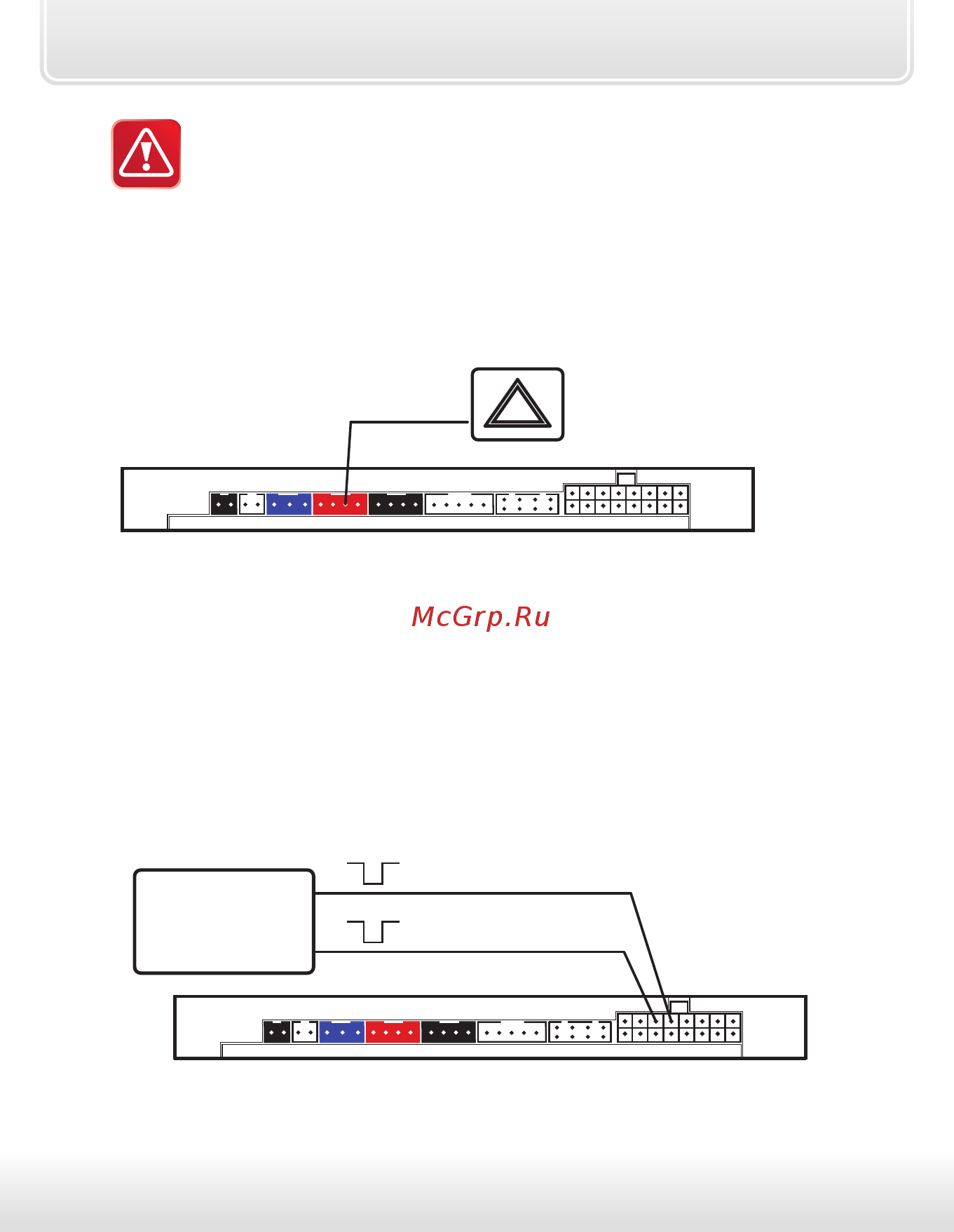

Альтернативное управление световой сигнализацией
Данный вывод разъема Х5 приобретает свойства управляющего выхода
после согласования с автомобилем. Нагрузочная способность выхода
200 мА.
ɏ
бело-красный провод
штатная кнопка
управления
аварийной
сигнализацией
Подключение к системе центрального запирания
Подключение к системе центрального запирания
с отрицательным слаботочным управлением
Для управления центральным замком используются два отрицательных
выхода, которые выведены на 13 и 14 контакты разъема Х1. Нагрузочная
способность выходов 200мА. Длительность управляющих импульсов
программируется (см. стр. 41 функция 1).
модуль ЦЗ
(или блок ВСМ)
зеленый провод
(команда ”открыть”)
Х1
синий провод
(команда ”закрыть”)
