![Starline Twage D64 2CAN [103/176] Подключение к двухпроводным приводам системы запирания](/img/pdf.png)
Starline Twage D64 2CAN [103/176] Подключение к двухпроводным приводам системы запирания
![Starline Twage D64 2CAN [103/176] Подключение к двухпроводным приводам системы запирания](/views2/1390913/page103/bg67.png)
инструкция по установке
19

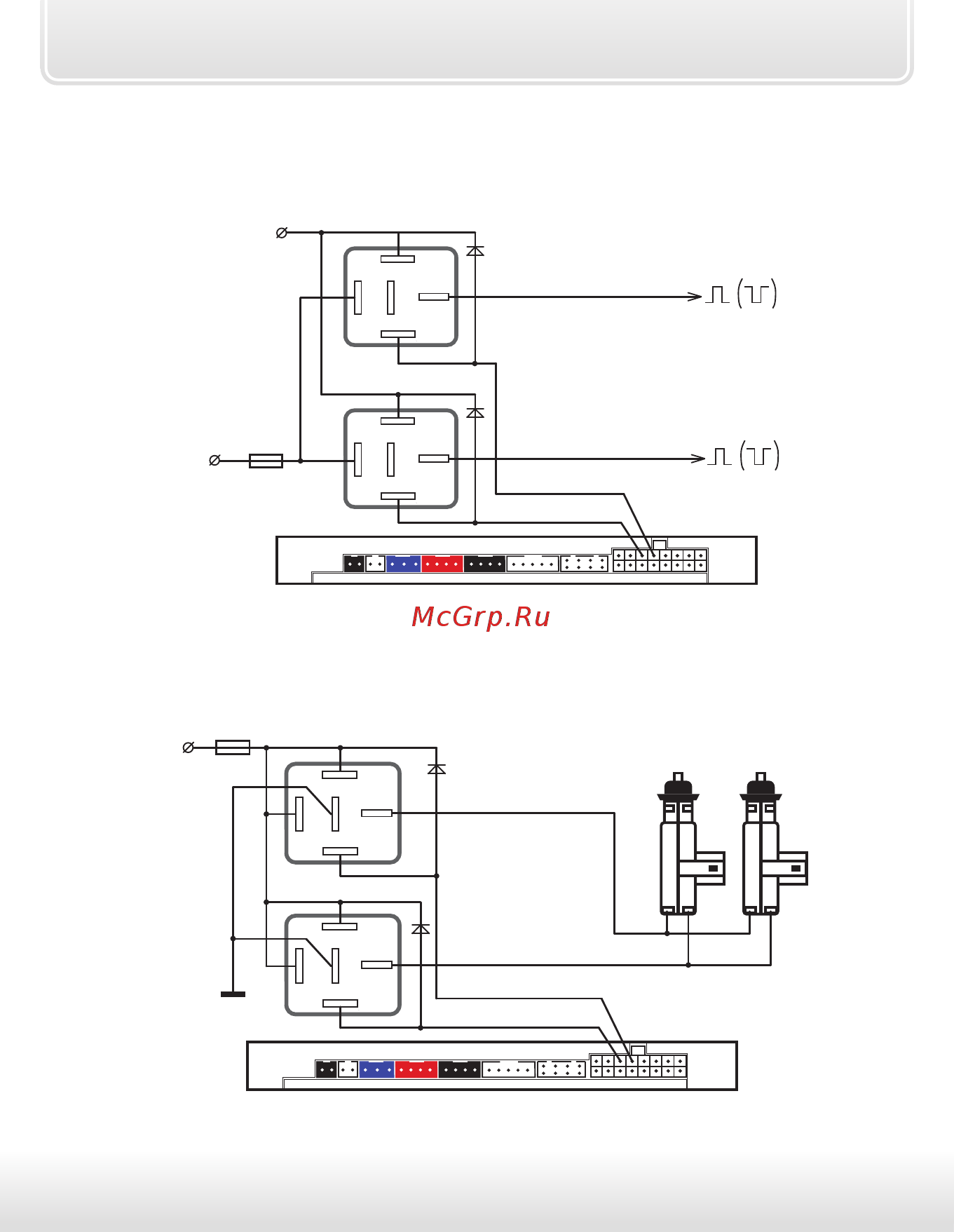

Подключение к системе центрального запирания
с положительным (или отрицательным) силовым управлением
86
30
85
87
ɚ
86
30
85
87
ɚ
+ 12 В
+ 12 В
(или масса)
реле запирания
реле отпирания
синий провод
команда ”закрыть”
команда ”открыть”
10А
зеленый провод
VD1
VD2
Подключение к двухпроводным приводам системы запирания
86
30
85
87
ɚ
86
30
85
87
ɚ
+ 12 В
реле запирания
реле отпирания
синий провод
10А
команда
”закрыть”
команда
”открыть”
зеленый провод
VD1
VD2
