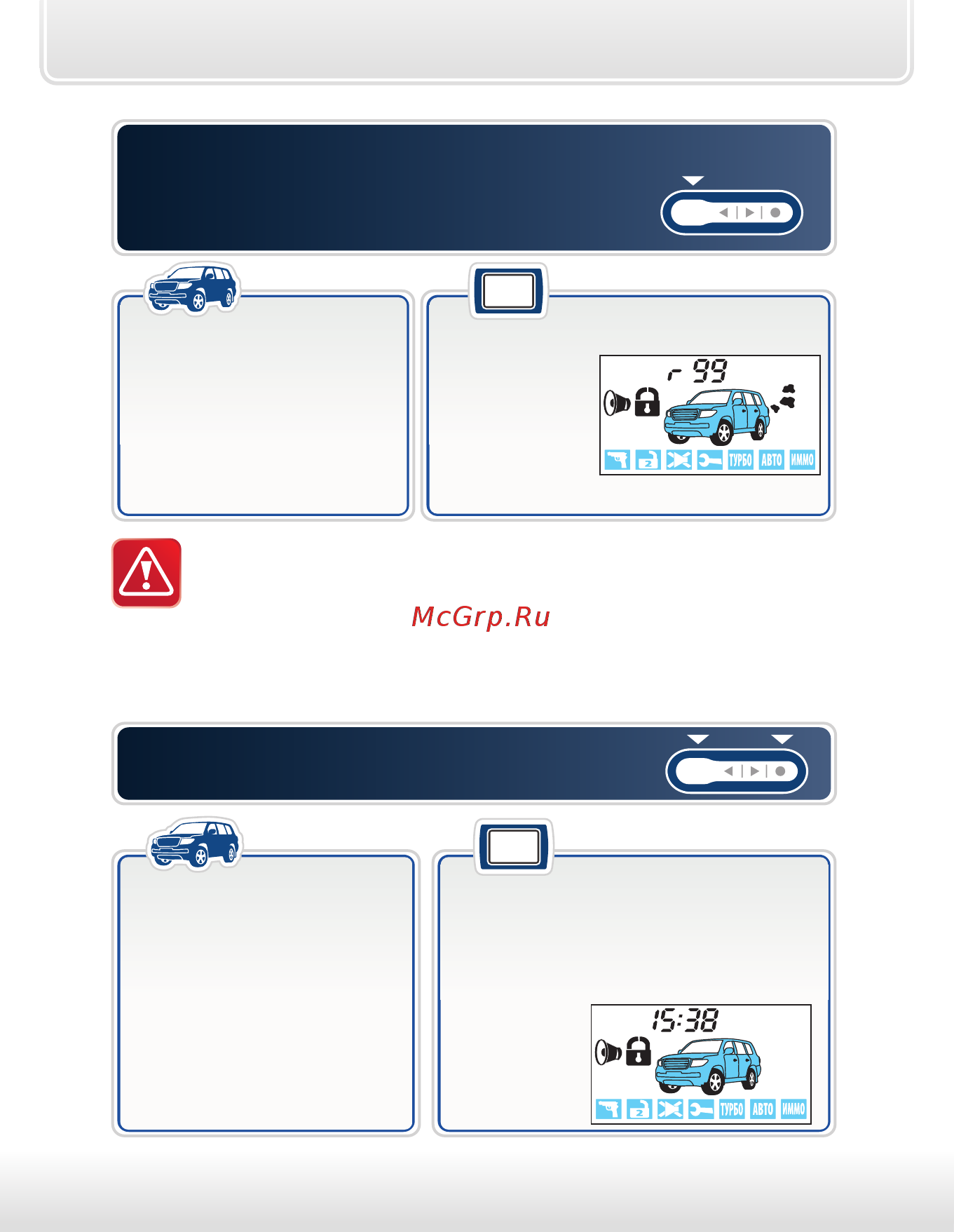

StarLine D64 Dialog
32
Если необходимо поставить автомобиль на охрану
извлеките ключ из замка зажигания,
выйдите из машины, закройте все
двери и нажмите кнопку 1 брелка:
• 1 сигнал сирены,
• 1 световой сигнал,
• будут отключены датчик
удара, доп. датчик и
контроль зоны зажигания,
• закроются замки дверей,
•двигатель работает
• прозвучит 1 сигнал,
•появится
индикация
включенного
режима
охраны и
работающего двигателя
брелок
автомобиль
Для включения охраны с работающим двигателем должна
быть реализована функция поддержки зажигания
(см. инструкцию по установке).
Дистанционная остановка двигателя
без выключения режима охраны
• 3 световых сигнала,
• будут взяты на охрану
зоны зажигания, датчика
удара и дополнительного
датчика,
• начнет мигать
светодиодный индикатор,
• двигатель будет
остановлен
• 4 коротких звуковых сигнала,
• исчезнет индикация работающего
двигателя,
• останется индикация включенного
режима
охраны
Нажмите кнопку 4 длительно (до появления
звукового сигнала), затем кнопку 1 коротко:
автомобиль
брелок
