инструкция по установке
85
Основные команды брелков управления
автосигнализацией

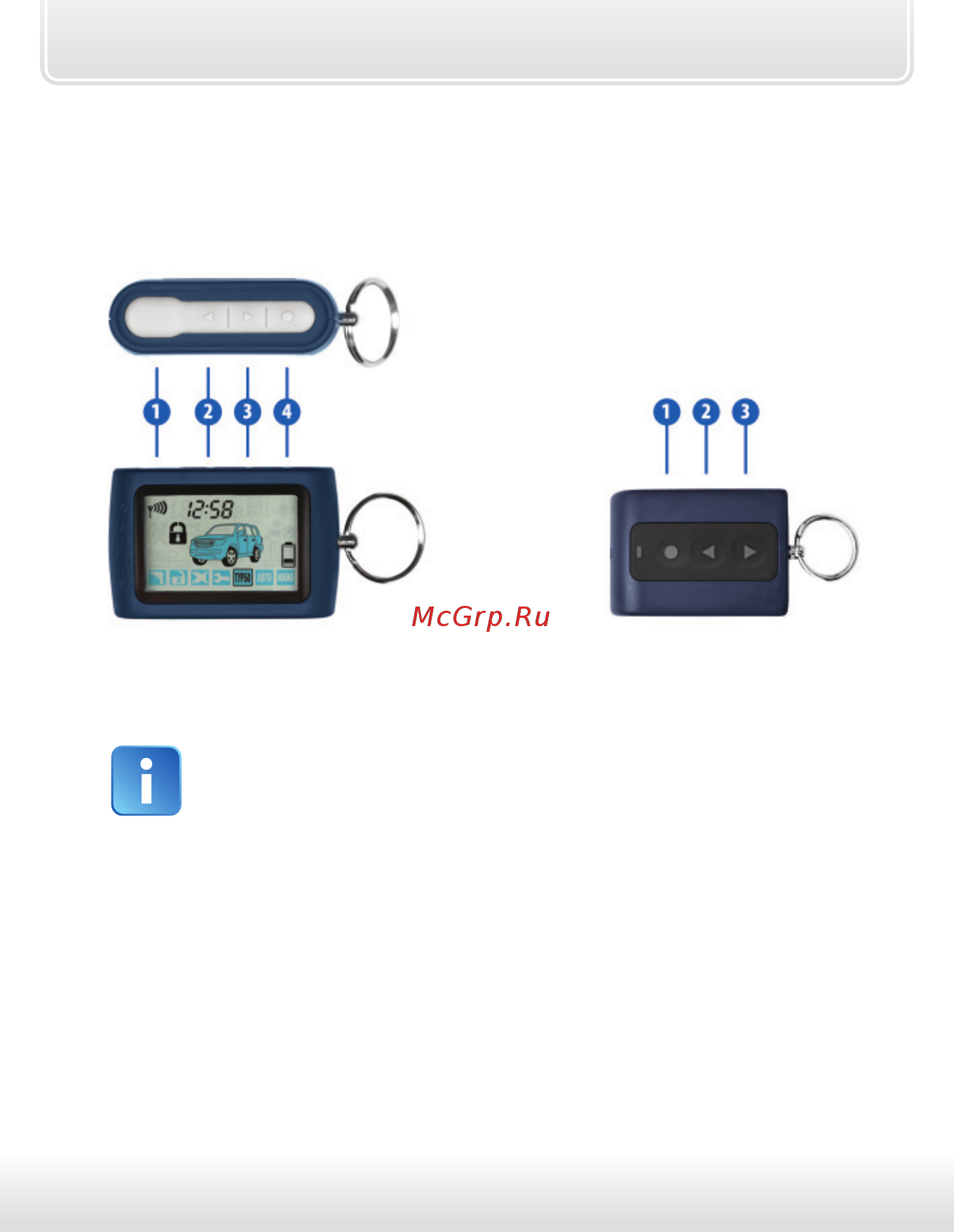

Обозначение кнопок брелков
Продолжительность нажатия кнопок брелков
В этом разделе и далее используются следующие определения
продолжительности и последовательности нажатия кнопок
брелков:
• короткое нажатие — одно нажатие кнопки (или двух кнопок)
продолжительностью менее 0,5 секунды;
• длительное нажатие — нажатие и удержание кнопки
или двух кнопок до появления мелодичного звукового сигнала;
• двойное нажатие — два нажатия одной кнопки в
течение 0,5 секунд;
• последовательное нажатие — два нажатия одной или разных
кнопок. Первое нажатие должно быть длительным, второе
нажатие — кратковременным, после отпускания первой кнопки.
