StarLine D64 Dialog
90

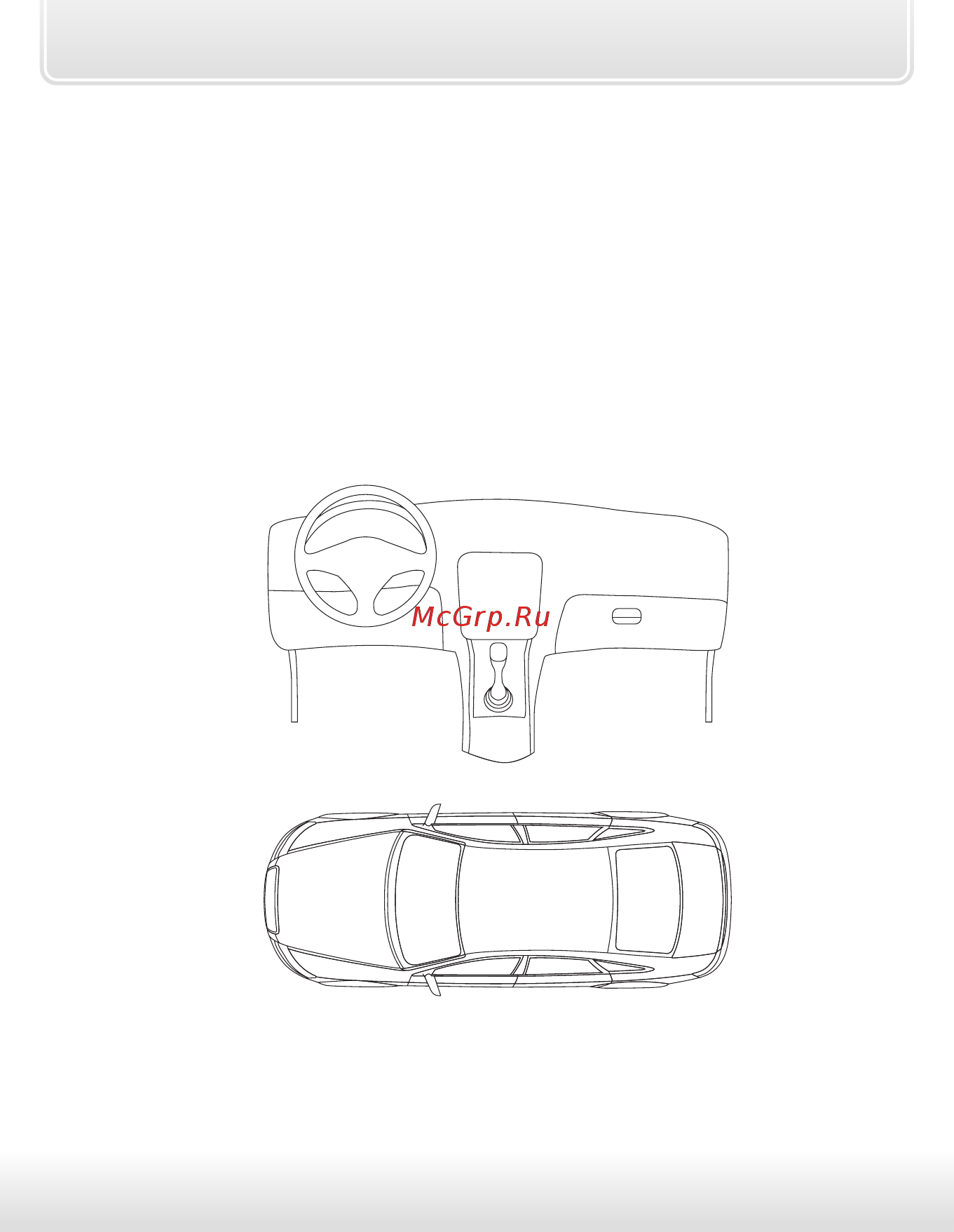

Карта размещения установленных компонентов
автосигнализации
Нанесите на этот рисунок отметки с цифрами в местах расположения
установленного оборудования.
1. Центральный блок.
2. Антенный модуль.
3. Дополнительные датчики.
4. Сервисная кнопка.
5. Реле блокировки.
6. Дополнительные реле.
