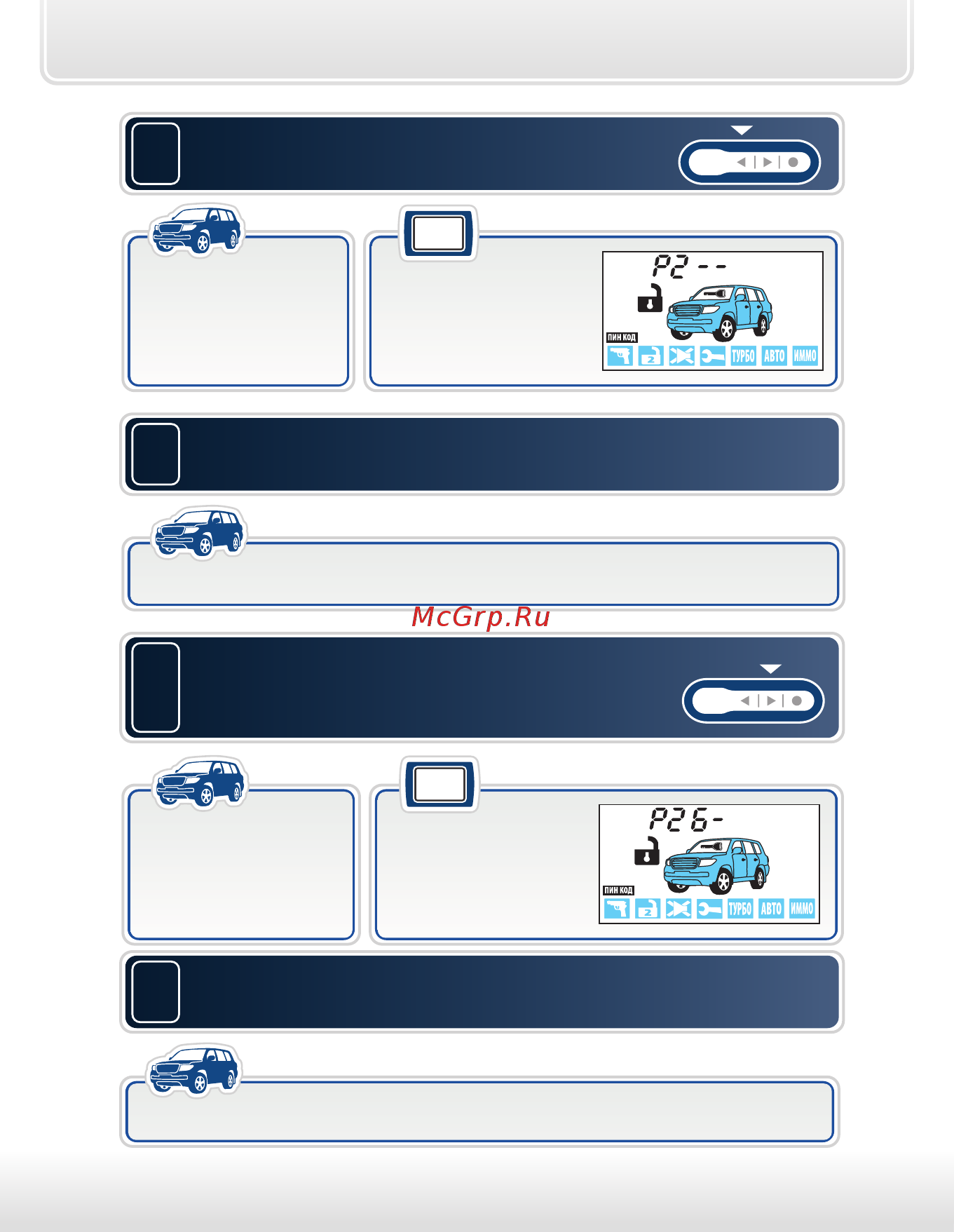

StarLine D64 Dialog
82
4
нажмите коротко кнопку 2 брелка;
• 1 сигнал сирены •появится
индикация
первой цифры
кода
брелок
5
нажмите сервисную кнопку 1 раз;
• Прозвучит 2 сигнала сирены
автомобиль
6
нажмите 2 раза кнопку 3 брелка:
первое нажатие - длительное (до
звукового сигнала), второе - короткое;
• 1 сигнал сирены •появится
индикация
второй цифры
кода
брелок
7
для выхода из программирования выключите зажигание;
• в подтверждение выхода последуют 3 световых сигнала
автомобиль
