StarLine D64 Dialog
72

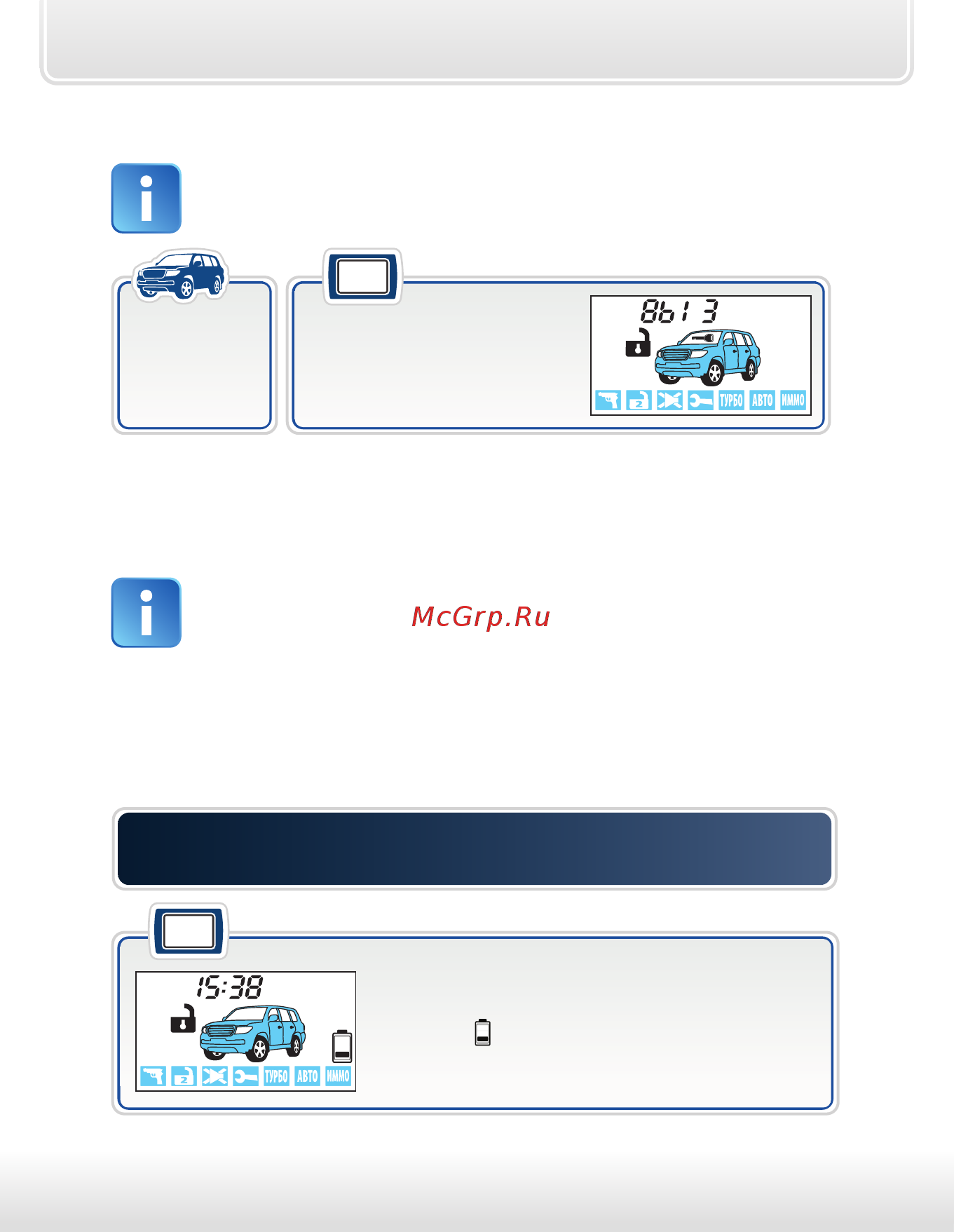

Вызов из автомобиля
Для передачи сигнала вызова из автомобиля на брелок
сигнализации нажмите кнопку, расположенную на корпусе
модуля приемопередатчика.
• 3 световых
сигнала
•появится
индикация вызова,
• 20 секунд будет звучать
сигнал вызова
брелок
Чтобы прервать сигнал вызова нажмите любую кнопку брелка.
Световая индикация
открытых дверей
Если программируемая функция 7 включена (стр. 81), то при
открывании какой-либо из дверей сигнализация световыми
сигналами будет предупреждать Вас о том, что двери открыты.
Продолжительность световых сигналов предупреждения
может быть запрограммирована на 10, 20 или 30 сек.
Контроль уровня заряда
элемента питания брелка с ЖКИ
• при разряде элемента питания до
критического уровня появится
иконка
• необходимо заменить элемент питания
Контроль уровня заряда элемента питания брелка
производится при каждом нажатии кнопок брелка:
брелок
