Штурвал

Штурвал управляет высотой шпинделя.

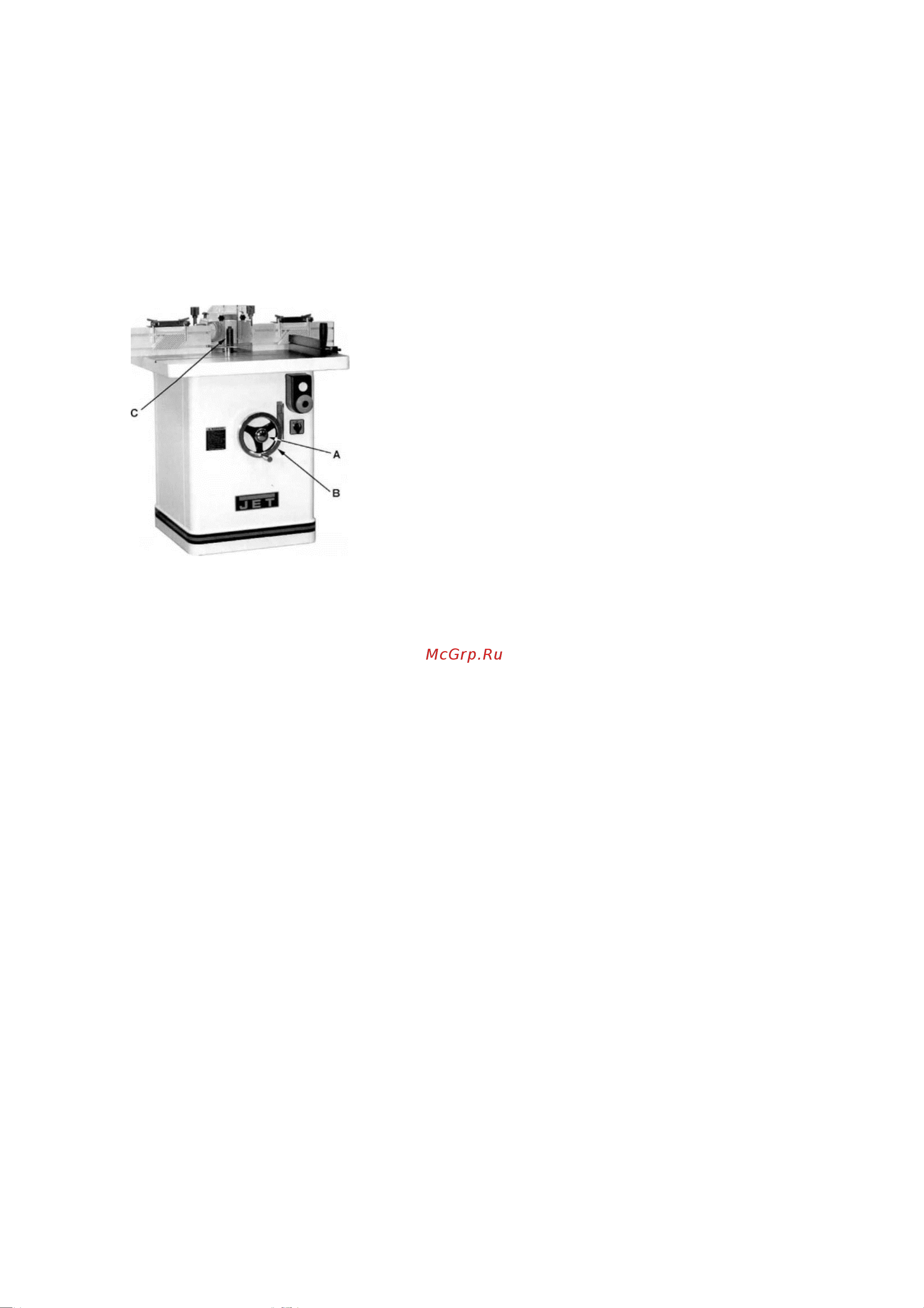

Установка высоты Шпинделя иллюстрации 5:

1. Ослабьте круглый фиксатор (A).

2. Поверните штурвал (B) по часовой стрелке, чтобы поднять и против часовой стрелки понизить шпиндель

(C).

3. Затяните круглый фиксатор (A).

Комплексное Выравнивание

Следуйте за шагами 1-5, чтобы определить, необходимо ли выравнивание. Шаги 6-9 будут осуществлять

выравнивание, если требуется.

Убедитесь, что защитный кожух установлен правильно

1. Удалите инструмент и шпиндель.

2. Открутите круглые ручки D1, D2 и установите защитный кожух (A), приблизительно в

середину; затем закрутите круглые ручки D1, D2.

3. Поместите поверочную линейку (H) на стол в зоне инструмента приложив к обеим частям

упора для движения заготовки (F1- G1, F2- G2).

4. Открутите фиксатор перемещения левой части упора (B).

5. Вращая круглую ручку (C) регулируют положение алюминиевой направляющей (G2),

прижимая линейку (H) к правой алюминиевой направляющей и пытаясь совместить на одной

линии, обе направляющие (G1, G2).

Примечание:

левая часть упора (F2) перемещается, в то время как правая часть упора (F1)

постоянна и не может перемещаться.

Никакое регулирование не требуется, если обе алюминиевые направляющие (G1, G2)

одинаково прилегают к поверочной линейке, как показано на рис. 6. Продолжение в разделе

Калибровка алюминиевых направляющих.

Регулирование требуется, если направляющие кажутся перекошенными (иллюстрация 7).

Продолжите шагами ниже.

6. Снимите обе алюминиевые направляющие (J1 J2) и приложите поверочную линейку, как

показано на рисунке 8.

Комплексное Выравнивание

Перед началом работы внимательно прочитайте пункт 7.

Рис. 5
