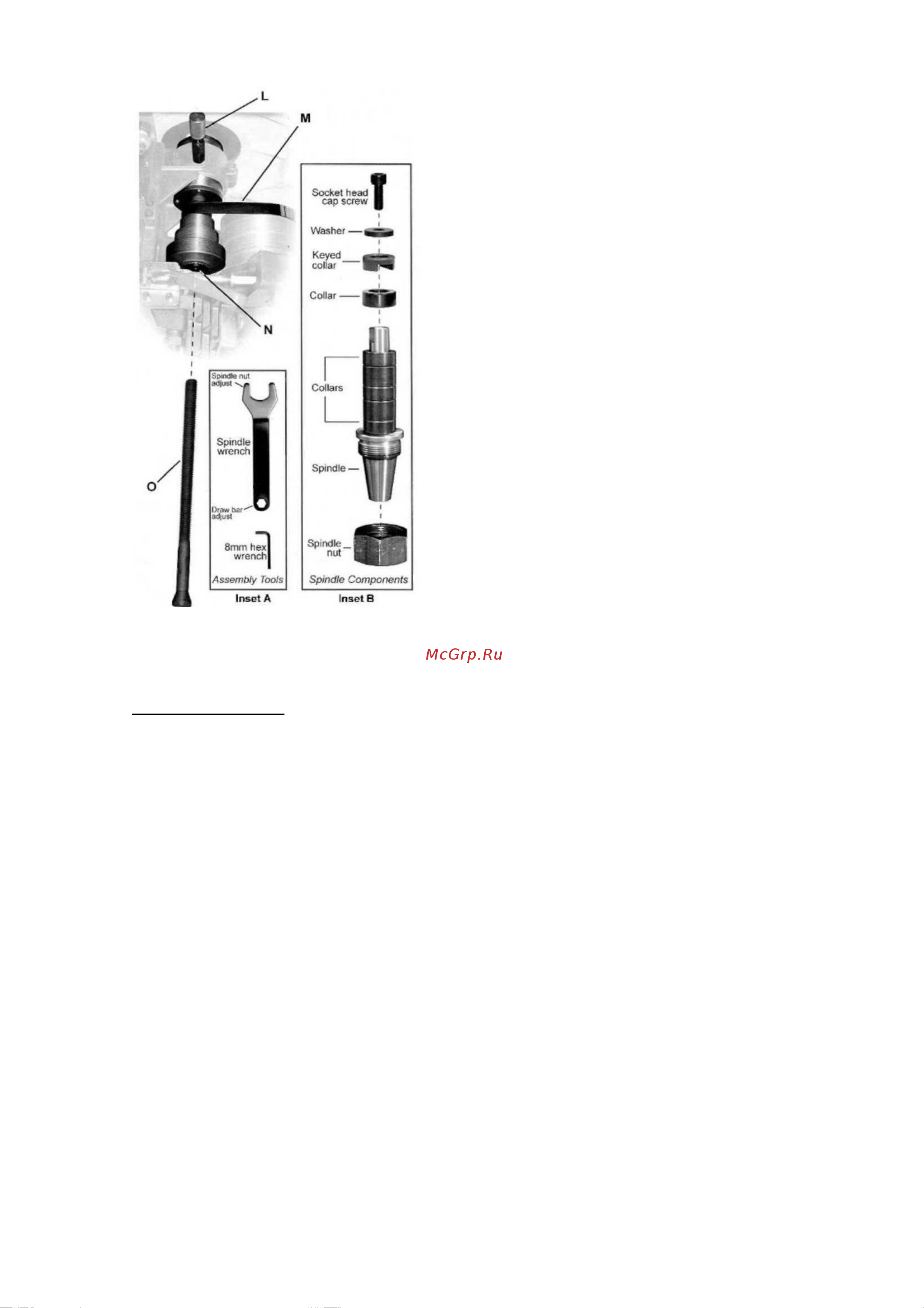

рис. 14

Установка Фрезы

Отметьте: Установка Шпинделя описана в предыдущем разделе.

ПРЕДУПРЕЖДЕНИЕ

Производя замену инструмента,

изменения в станке, или выполняя уборку и

обслуживание, всегда выключайте станок и отключайте его от источника эл. питания.

Фиксация вращения шпинделя

1. Определите положение фиксатора вращения шпинделя (L, рис. 14) открыв дверь на правой стенке тумбы

станка. Потяните и вращайте 90 ° вправо или , пока фиксатор не попадёт в другой вырез.

Попытайтесь повернуть шпиндель (B, рис. 14) вручную, чтобы проверить, что он не вращается и не

будет вращаться.

Монтаж Фрезы (рис. 15):

2. Используя 8-миллиметровый шестигранный ключ, удалите винт с круглой головкой (F).из отверстия

3. Удалите крышку (E), проставочное кольцо (C) или все кольца (B) по мере необходимости.

4. Поместите фрезу (A) (не поставляется) на шпиндель, как показано на рисунке в инструкции.

5. Поместите проставочные кольца (B), на шпиндель.

6. Поставьте крышку (E) и винт с круглой головкой(F) в отверстие. Закрутите винт 8-миллиметровым

шестигранным ключом.

Свободное вращения шпинделя

7. Потяните фиксатор шпинделя (L, рис. 14) открыв дверь на правой стенке тумбы станка. Вращайте 90 °

вправо, пока фиксатор не попадет в другой паз.

Используя перчатки, чтобы предотвратить повреждение от фрезы, поверните шпиндель вручную, чтобы

проверить, что фреза поворачивается свободно.
