5.2 Монтаж

Очистка

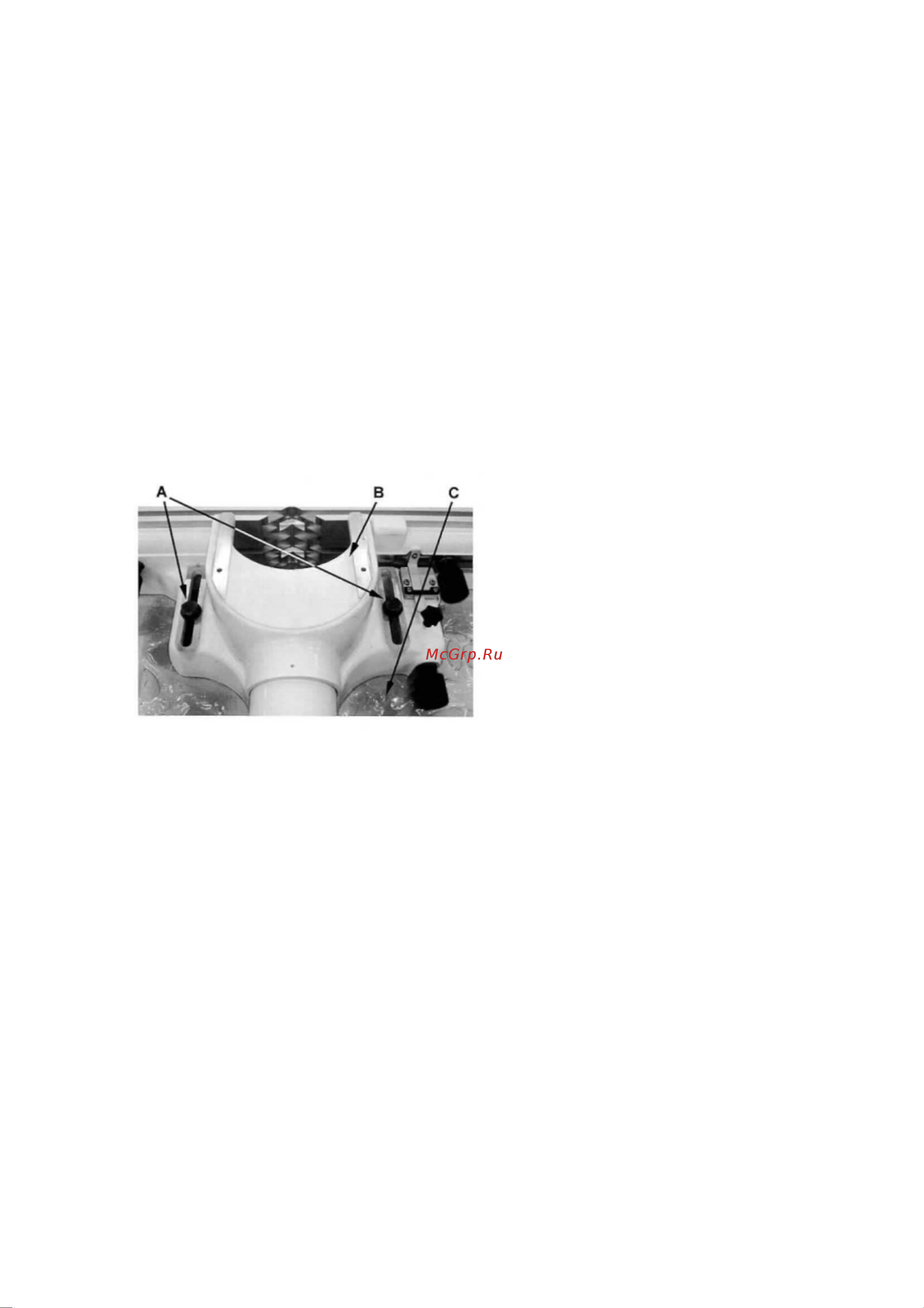

Иллюстрация 1:

1. Удалите два винта и плоские шайбы (A), которые крепят защитный кожух (B) к столу.

2. Отставьте защитный кожух (B) в сторону со стола.

3. Удалите защитную плёнку (C) на поверхности стола.

Неокрашенным металлическим поверхностям, таким как поверхность стола , сделали защитное покрытие на

заводе.

4. Удалите защитное покрытие мягкой тканью, увлажненной в керосине.

Не используйте ацетон, бензин, или удалитель ржавчины с этой целью. Не лейте растворители на

пластмассовые части, и не используйте абразивные материалы, потому что это может поцарапать

поверхности.

Рис. 1

Винты крепления в сборе

1. Достаньте из пакета фурнитуры два винта с круглыми ручками (Страница 9, Пункт M).

Пояснения к рис. 1

2. Наденьте большие шайбы (E) на винты с круглыми ручками (D), затем вставьте винты в пазы (O) на

защитном кожухе (P).

3. Продолжите сборку, поместив одну маленькую шайбу (F), пружину (G) и вторую маленькую плоскую

шайбу (F2) и Контргайки (H) на столе под кожухом (P) в расположении пазов над отверстиями 19 мм

глубиной.

Когда контргайки (H) затянуты, 1/2" нити резьбы должно быть видно на теле винта (D) над пазом.

Установка алюминиевых направляющих

1. Поместите направляющие (N) на стол (Q).

2. Приставьте их к корпусу защитного кожуха с обеих сторон и вкрутите фиксирующие ручки.

Поместите верхнюю крышку (L) на защитный кожух и закрепите барашками (J) с плоскими шайбами(K).
