9. Если регулирование требуется, крутить винты N (рис. 10).
Выравнивание выполнено, когда алюминиевые направляющие на одной линии, как показано на иллюстрации
9 и перпендикулярны столу.
При необходимости замените обе направляющие.
Калибровка алюминиевых направляющих
Защита инструмента должна быть удалена или поднята, чтобы обеспечить пространство.

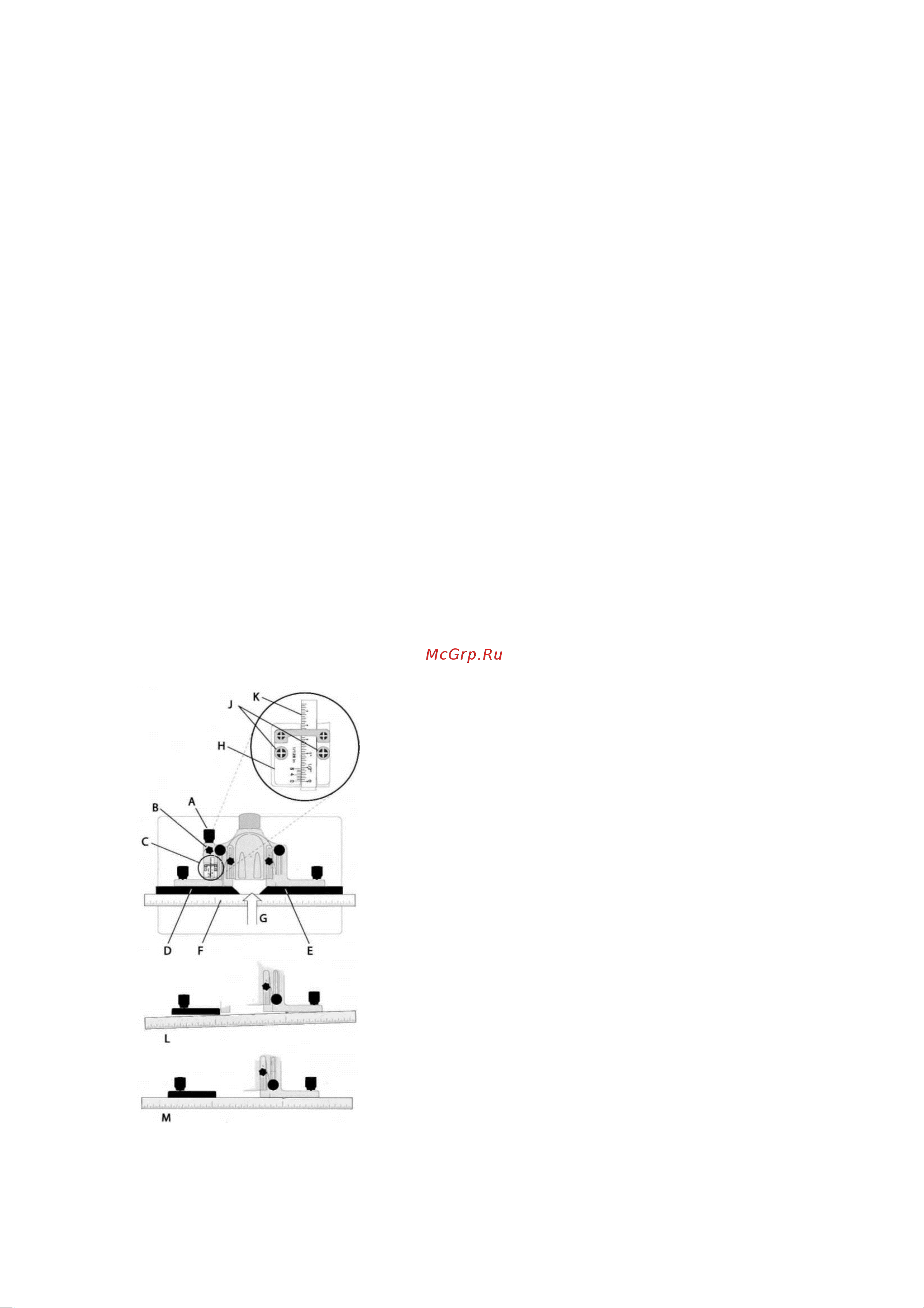

Показано на иллюстрации 11:
1. Ослабьте круглую ручку (B) фиксирующую движение винта
2. Поверните винт (A) до предела по часовой стрелке.
3. Обе направляющие (D,G) и приложенная к ним рейка (F) должны быть выстроены в одну линию и
изображенные линии на шкале с передвигающемся указателе (C) должны показать ноль.
Если шаг 3 был успешно достигнут, никакая калибровка не требуется.
Если направляющие не выровнены, как на чертеже (L), проделайте следующее:
4. Удалите направляющие (D, E).
5. Используя 10-миллиметровый гаечный ключ , ослабьте контргайку (O, рис. 10), который обеспечивает
нулевое положение винта установки (P, Рис., 10) искривления (L, рис. 10).
6. Поверните в одну или в другую сторону винт (P, рис. 10), как требуется, чтобы выровнять
направляющие, как показано в чертеже М.
7. Закрутите контргайку (O, рис. 10).
Если линия шкалы и указателя (C) не указывает ноль:
8. Ослабьте два винта (J), которые удерживают индикатор (H) и двигайте, пока ноль на индикаторе (H) не
встанет в линию с нулем на линейке (K).
9. Закрутите винты (J).
Повторите шаги 2 и 3, чтобы проверить, что калибровка успешно завершена.
Рис. 11
