Jet JWS-35X5-3 708327T-RU [11/43] Важно

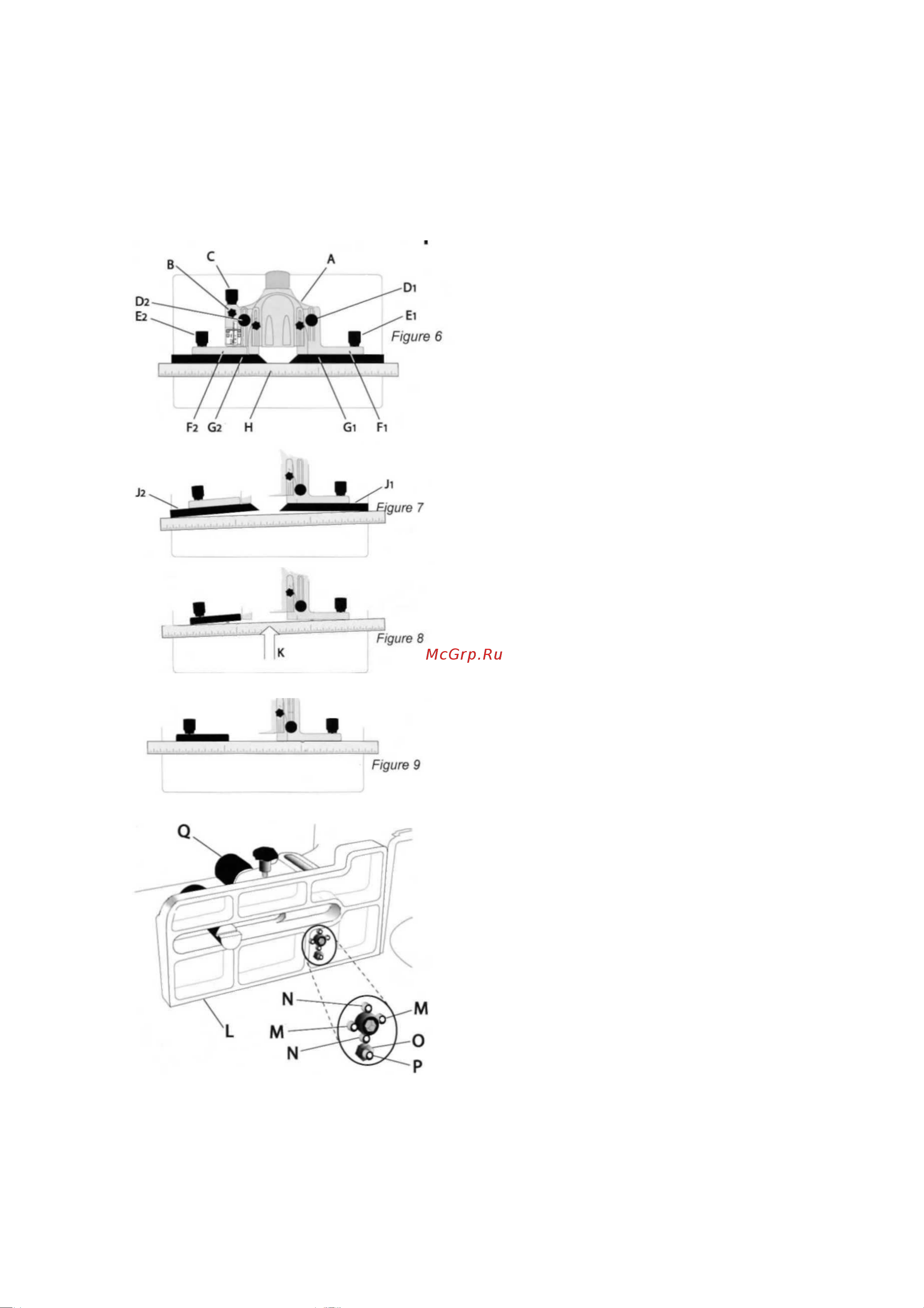

7. Прижимайте поверочную линейку (K, рис. 8). Убедитесь, что обе половины упора

выровнены, как показано в иллюстрации 9. Это достигается, поочередным изменением

выхода двух регулировочных

винтов (М., рис. 10) из передней части упора

(L, рис. 10)

миллиметровым шестигранным ключом, периодически, придвигая левую часть упора, вращая

ручку (Q, рис. 10) как требуется.

Важно:

рекомендуется, чтобы регулирование винтов (М., рис. 10) за один оборот вращения не

превышали 1/16 дюйма

рис. 6

рис. 7

рис. 8

рис. 9

рис. 10

Проверка, перпендикулярности алюминиевых направляющих к плоскости стола

Алюминиевые направляющие должны быть перпендикулярными столу. Это может быть проверено

следующим образом:

8. Поместите поверочный угольник на стол, придвинув к упору (L, рис. 10).
