Jet JWS-35X5-3 708327T-RU [16/43] Замена ремня

Изменение Частоты вращения Шпинделя

Фрезерный станок JWS-35X оборудован шкивами, которые позволяют Вам изменять частоту вращения

шпинделя . Ремень , помещенный на верхние шкивы как показано в положении B (рис. 16), обеспечивает

частоту вращения шпинделя 10 000 ОБОРОТОВ В МИНУТУ. Частота вращения для всех положений ремня

на комбинациях ручьёв шкива показана в таблице 2 ниже.

Таблица 2

* Ссылка на рис. 16

Чтобы изменить частоту вращения шпинделя (ссылка на рис. 16):

1. Отключите станок от источника Эл. питания.

2. Откройте дверцу тумбы станка.

3. Ослабьте натяжение ремня, перемещая ручку натяжения ремня (A) к ослабляющему положению. Это

позволяет двигателю (G) перемещаться на его установочной площадке..

4. Переместите ремень как определено в таблице 2. (показанный в положении B) к C, D, или положению E

частоты вращения шпинделя

5. Возьмите ручку натяжения ремня (A), которая обеспечивает натяжение от двигателя (G) и натяните

ремень между шкивами (K).

Замена ремня

Показано на иллюстрации 16:

Замените ремень (K) следующим образом:

1. Отключите станок от источника Эл. питания..

2. Откройте дверцу тумбы станка.

3. Ослабьте натяжение ремня, перемещая ручку натяжения ремня (A) к ослабляющему положению. Это

позволяет двигателю (G) вертеться на его петле установки.

Положе

ние

ремня*

Шпиндельная Скорость

B 10 000 ОБОРОТОВ В МИНУТУ

C 8 000 ОБОРОТОВ В МИНУТУ

D 6 000 ОБОРОТОВ В МИНУТУ

E 4 000 ОБОРОТОВ В МИНУТУ

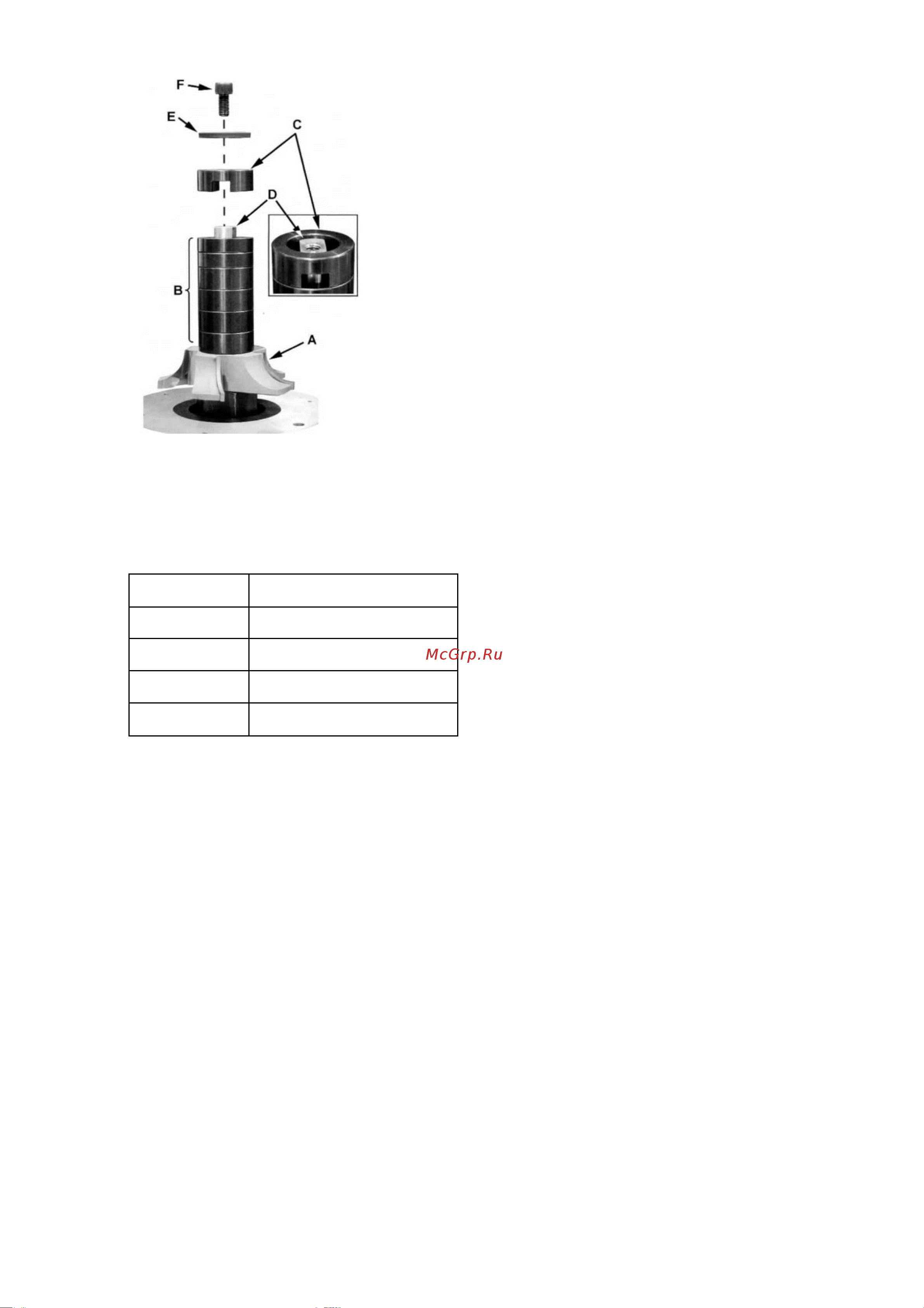

Рис. 15
