Jet JWS-35X5-3 708327T-RU [13/43] Узел крепления пластиковых прижимов заготовки featherboard

Регулирование скобы шпинделя

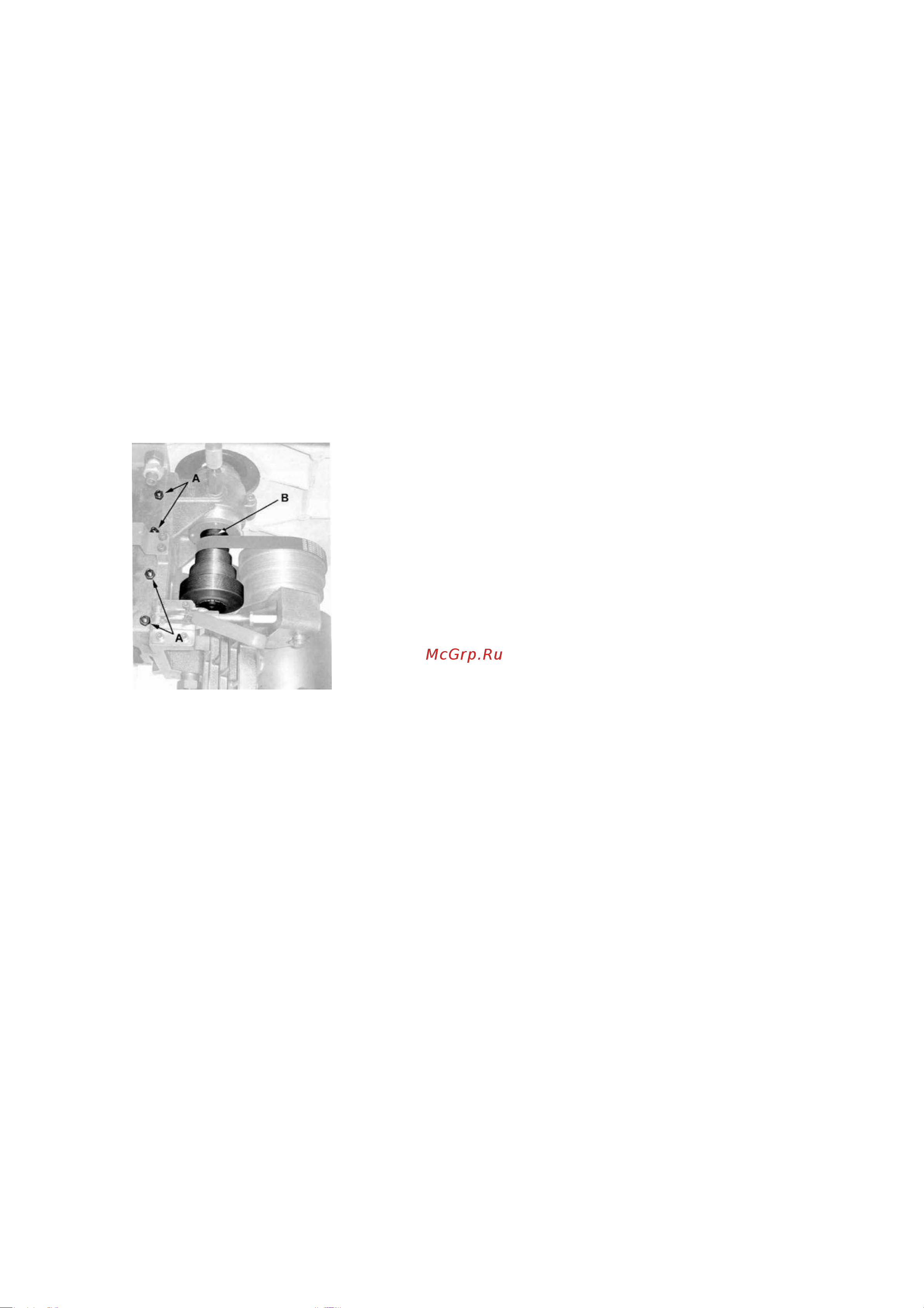

Пояснения к рис. 12:

Шпиндельная скоба в станке – отрегулирована на заводе и первоначально не должна требовать

регулировки. Со временем, скоба может износиться и стать неровной, появится люфт и болтание шпинделя

(B). Это требует регулирования.

Устранение:

1. 12-миллиметровым гаечным ключом, ослабьте гайки,

которые фиксируют винты setscrews в четырех

местах (A).

2. 4-миллиметровым шестигранным ключом, закрутите каждый винт setscrew на 1/8 оборота или меньше,

начиная с самого нижнего, затем верхний, потом два средних setscrews винта .

Если это недостаточно, чтобы удалить люфт, повторите этот шаг, пока болтание не исчезнет.

Примечание: Если скобы будут слишком затянуты штурвал handwheel,

который управляет шпиндельной

высотой, будет трудно вращать.

Когда регулирование закончено:

3. Зафиксируйте зажимные винты в положении 4-миллиметровым шестигранным ключом, закручивая

стопорные гайки 12-миллиметровым гаечным ключом.

рис. 12

Узел крепления пластиковых прижимов заготовки Featherboard

Показано на иллюстрации 13:

Фрезерный станок JWS-35X оборудован двумя featherboard прижимами, с деталями крепления (A,B)

установленными на левой и правой направляющей на защитном кожухе.

1. Ослабьте фиксирующие ручки (C) и круглые барашки (D).

2. Двигайте прижимы до желательного положения вдоль направляющих и закрутите фиксирующие ручки

(C).

3. Поместите заготовку (E) на стол, прижав к направляющей под пластиковый прижим (A).

Приспособьте высоту featherboard,

чтобы создать умеренное давление на заготовку, затем закрутите

круглый барашек (D).
