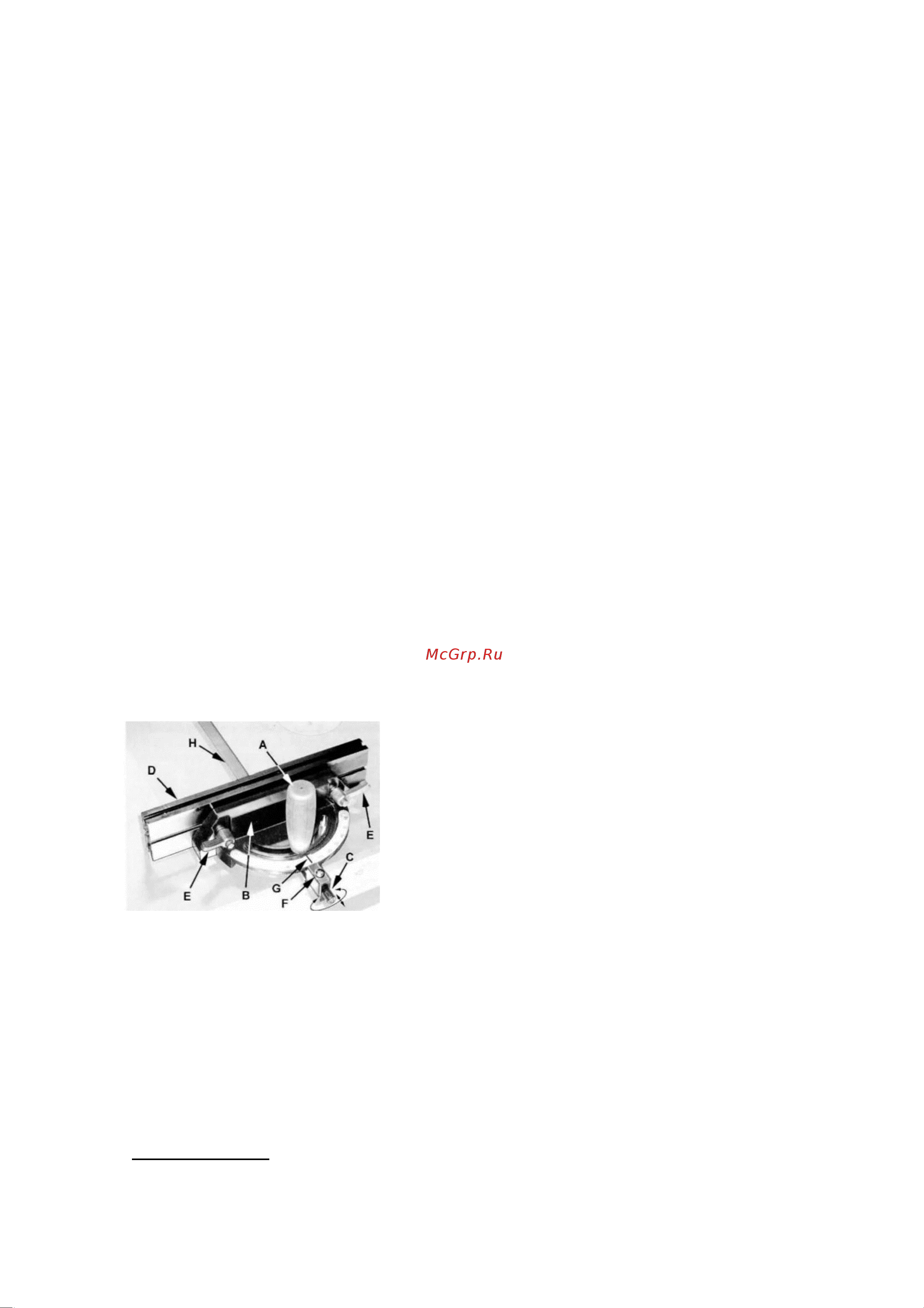

Чтобы повернуть корпус (B) упора для фрезерования под углом до 45 градусов к желательному углу:

3. Потяните круглую ручку (C) и поворачивайте, пока корпус (B) упора для фрезерования под углом до 45

градусов не встанет под желательным углом как обозначено на линейке транспортира.

4. Закрутите ручку фиксации (A).

Установка по пазам транспортира

Есть пазы в 0 ° и 30 °, 45 ° с правой и левой стороны. В этих лазах, круглая ручка (C), останавливается.

После закрутите ручку фиксации (A).

Отметьте: не полагайтесь исключительно на пазы в транспортире при точной установке угла. После того, как

транспортир остановлен в 0 °, 30 ° и 45 ° положениях, сделайте более точное регулирование круглой ручкой

(C), потянув и вращая, в случае необходимости, выставляя это по линиям индикатора против указателя на

линейке.

Пластина расширения

Пластина расширения (D) может быть установлена, перемещаясь на право, до минимального сближения с

инструментом или удалена полностью.

Чтобы установить - ослабляют две фиксирующие ручки (E), помещают пластину расширения и зажимают

ручки.

Чтобы удалить - двигают пластину расширения полностью прочь и удаляют фиксирующие ручки (E) и другую

фурнитуру.

Калибрование упора для фрезерования под углом до 45 градусов

1. Установите упор для фрезерования под углом до 45 градусов в паз (H) на поверхности стола.

2. Установите упор для фрезерования под углом до 45 градусов в 90 ° (0 ° в масштабе) ослабив

фиксирующую ручку (A), затем, потянув круглую ручку (C) поворачивайте корпус (B), пока 0 ° не

совпадут в масштабе (F).

3. Проверьте точность установки упора относительно паза на столе с помощью поверочного угольника.

Если регулирование необходимо:

4. Поворачивайте корпус (B) упора для фрезерования под углом до 45 градусов к пазу(H) пока это

не совпадёт с поверочным угольником (90 °)

5. Закрутите фиксирующую ручку(A).

Проверьте, что указатель масштаба (G) читает 0 °. Если дальнейшее регулирование необходимо:

6. Ослабьте винт (F) и приспособьте указатель (G), пока он не совпадет с 0 °

Закрутите винт (F).

Работа Средств управления

Старт / остановка

Контрольная лампа Эл. питания - У кнопки старт есть лампа индикатор Эл. питания, которая светит

всякий раз, когда есть ток в Эл. сети фрезерного станка,.

ПРЕДУПРЕЖДЕНИЕ

Отсутствие света не означает отсутствие эл. питания . Всегда проверьте сначала

индикатором. Отказ подчиниться может вызвать серьезное повреждение!

Показано на рис. 18:

Старт – Зеленая кнопка включает вращение шпинделя. (см. Примечание).

Рис. 17
