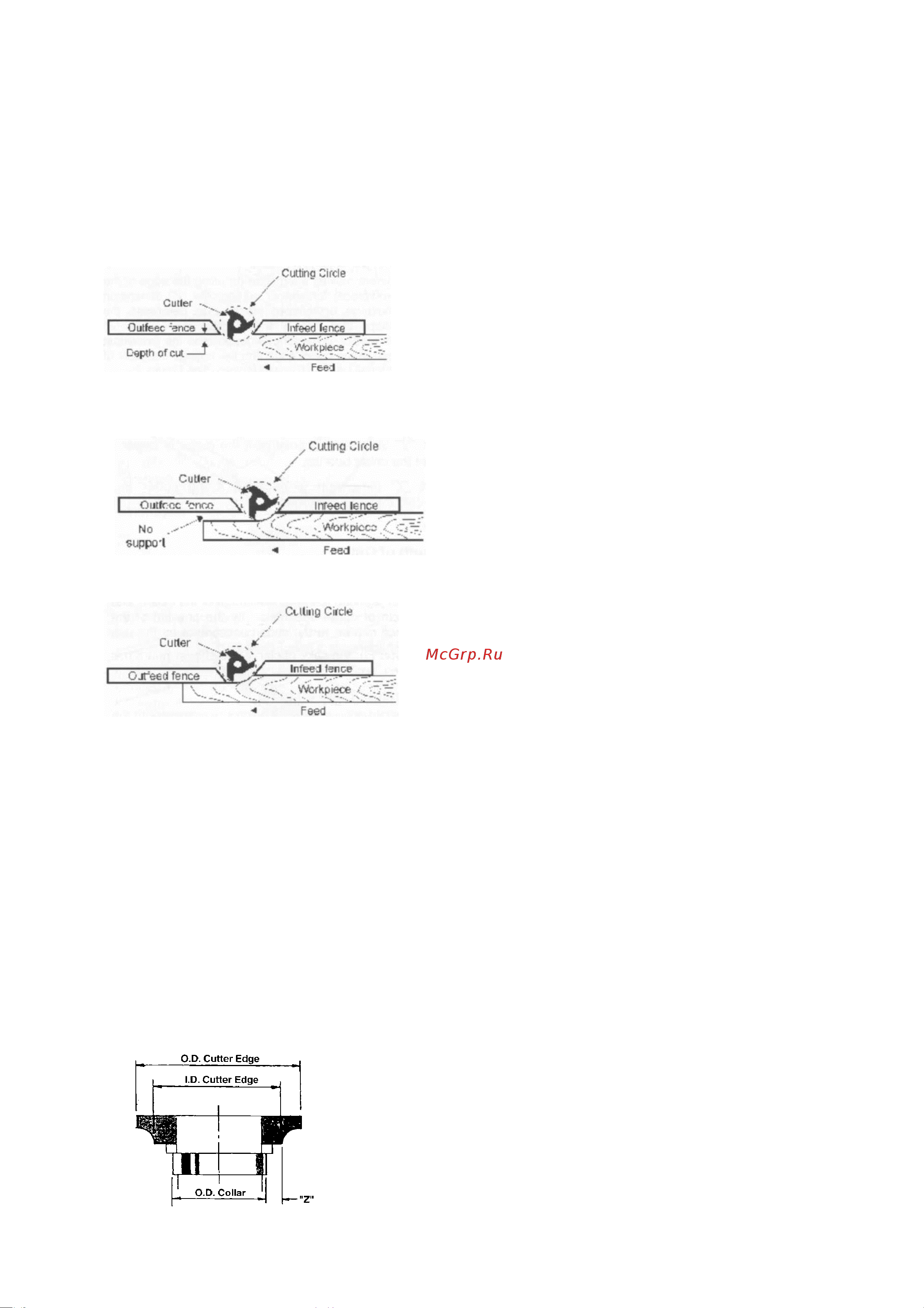

Когда операция фрезерования удаляет весь край детали, например в фуговании или создании полного профиля,

деталь не будет прилегать на выходном ограждении, если оба ограждения на одной линии, рис. 23. В этом

случае, заготовка должна быть продвинута к положению, показанному на рис. 21, и остановиться. Выключите

станок и придвиньте выходное ограждение к заготовке, рис. 24. Отодвиньте заготовку, включите Эл.

двигатель, и затем продолжите операцию.

AW AR N ING

Всегда удалите заготовку прежде, чем запустить станок! Это предотвратит обратный удар и

выталкивание заготовки, а также предотвратит серьезное повреждение.

"Z" Измерение

Прежде, чем сделать шаблон (или использовать край заготовки) для установки глубины фрезерования,

Величина "Z" должна быть постоянной, чтобы определить форму и размер требуемой заготовки. Измерение

"Z" – составляет разницу между самой внутренней частью края фрезы и внешним диаметром опорного

подшипника ( кольца ) шпинделя.

См. рис. 25.

Рис. 22
