4.2. Звуковая эмиссия
Значения определяют согласно стандарту EN 1807:1999 и EN 848-1 (Коэффициент
погрешности измерения 4 дБ (А).
Заготовка из ели:
Ш=100 мм, Д=1000 мм, влажность 8,5%
Уровень мощности звука (согласно EN 3746):
Холостой ход 83,4 дБ (A)
Обработка 90,2 дБ (A)
Уровень звукового давления (согласно EN 11202):
Холостой ход 74,2 дБ (A)
Обработка 83,6 дБ (A)
Приведенные значения относятся к уровню издаваемого шума и не являются
необходимым уровнем для безопасной работы.
Хотя имеется связь между уровнем издаваемого звука и его вредного воздействия, из
этого нельзя сделать точного вывода о том, нужны ли дополнительные меры по
безопасности.
Факторы, оказывающие влияние на фактический уровень вредного воздействия на
рабочем месте, охватывают продолжительность работы, характеристику помещения, другие
источники шума и т.д., например, количество станков и другие соседние обрабатывающие
процессы. Кроме того допустимый уровень вредного воздействия отличается в разных
странах.
Несмотря на это, эта информация служит для того, чтобы дать возможность пользователю
станка лучше оценить подверженность опасности и определить возможные меры снижения.
4.3. Уровень пыли
Фрезерный станок типа JWS-35Х был оценен с точки зрения вредного воздействия пыли,
при скорости воздуха 20 м/сек на всасывающем патрубке диаметром 100мм:
Разрежение 800 Па
Объемный поток 1130 м³/час
Действительное в настоящее время предельное допустимое значение концентрации пыли
2 мг/м³ надежно соблюдается на рабочем месте.

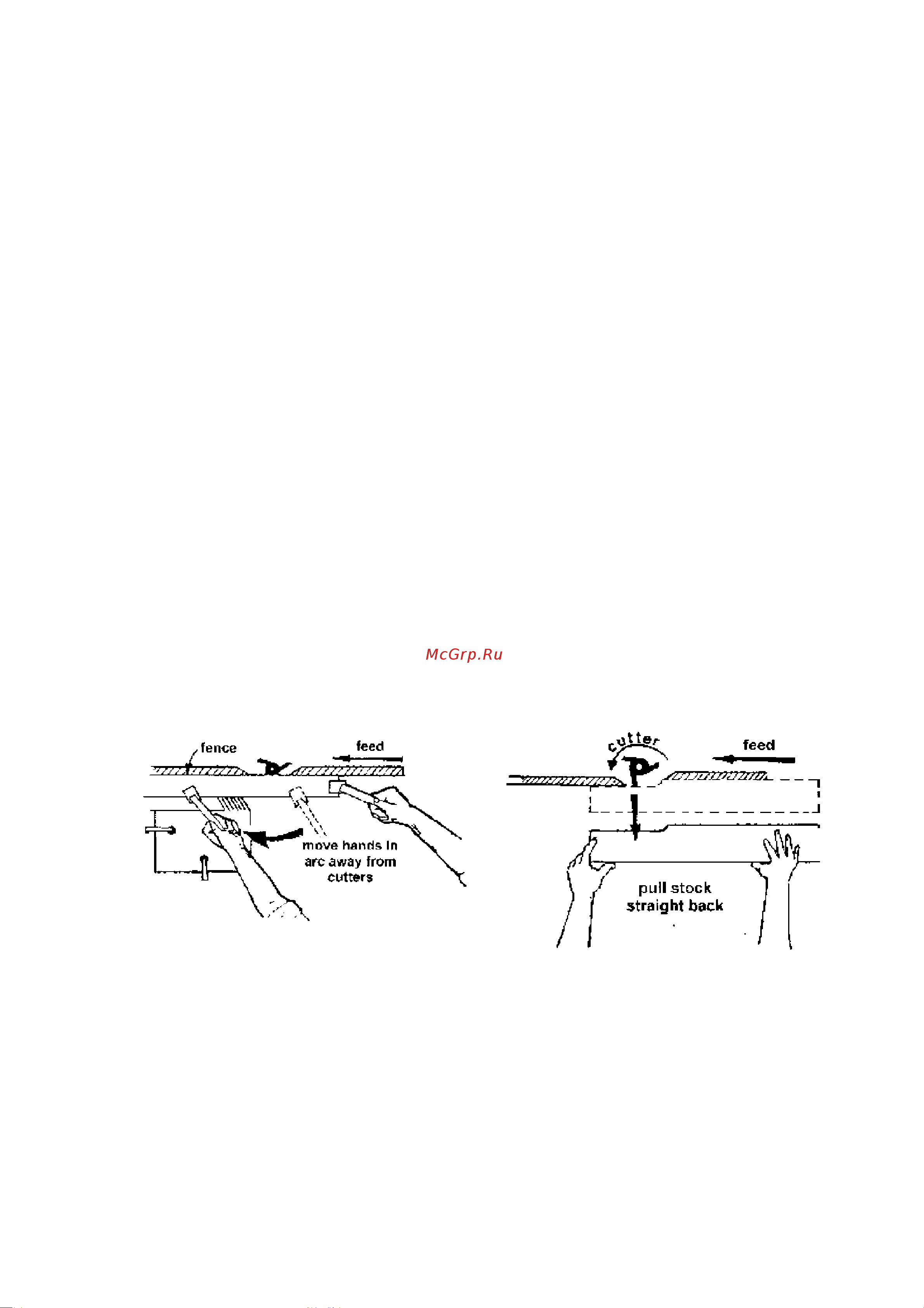

Никогда не проводите руками непосредственно или перед фрезами. Поскольку одна
рука приближается к 300мм радиусу фрезы, исключите это используя толкатели в движении
по дуге, См. рисунок 1.
5.1. ТРАНСПОРТИРОВКА И УСТАНОВКА
Для транспортировки используйте стандартный штабелёр или погрузчик. Предохраняйте
станок при транспортировке от падения.
Установка станков должна производиться в закрытых помещениях, при этом являются
достаточными условия обычной столярной мастерской.
Поверхность, на которой устанавливается станок, должна быть достаточно ровной и
способной выдерживать нагрузки. При необходимости станок можно жестко закрепить на
устанавливаемой поверхности.
По соображениям упаковки станок поставляется не полностью смонтированным.
Если Вы при распаковке обнаружили повреждения вследствие транспортировки,
немедленно сообщите об этом Вашему продавцу, не запускайте станок в работу!
Иллюст
Рис. В
Рис. А
