71
Раздел УСТАНОВЩИК (ru)
7219837.04 (1-08/16)

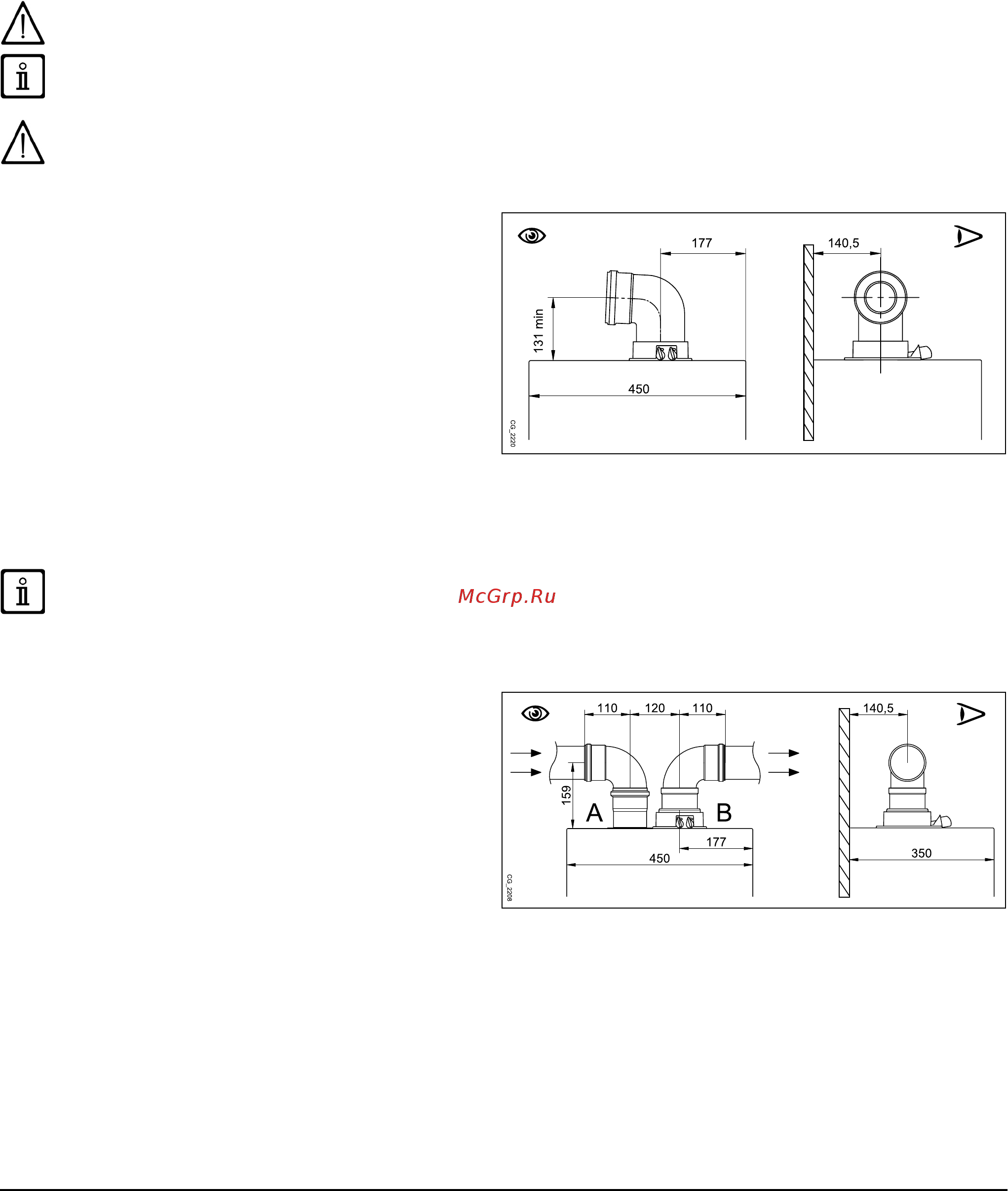

13. МОНТАЖ ДЫМОХОДА
Установка котла может быть легкой и простой, благодаря поставляемым аксессуарам, описанным ниже. Изначально
котел предназначен для подключения к вертикальному или горизонтальному коаксиальному дымоходу. Котел можно
также подключить к раздельному дымоходу при помощи разделительного комплекта.
См. рисунок в приложении "SECTION" C в конце руководства.
ПРЕДУПРЕЖДЕНИЯ
C13, C33 Наконечники раздельных трубопроводов должны быть размещены в пределах квадрата стороной в 50 см.
Подробные инструкции представлены вместе с отдельными аксессуарами.
C53 Наконечники дымоходов и воздуховодов не должны быть размещены на противоположных стенах здания.
C63 Максимальная потеря давления в трубопроводах не должна превышать 100 Па. Трубопроводы должны
сертифицироваться для конкретного использования и для температуры свыше 100°C. Наконечник дымохода должен
сертифицироваться по стандарту EN 14471.
C43, C83 Используемая дымовая труба или дымоход должны подходить для работы.
Минимальный наклон трубы к котлу должен составлять 5 см на метр длины.
Для лучшей установки рекомендуем использовать аксессуары, поставляемые изготовителем.
Для гарантии наибольшей безопасности при работе котла необходимо, чтобы дымоотводящие трубы были надежно
прикреплены к стене. Устройства крепления должны располагаться на расстоянии 1 м друг от друга, на уровне
соединений.
13.1 КОАКСИАЛЬНЫЕ ДЫМОХОДЫ
Этот тип дымохода позволяет отводить сгоревшие газы
наружу и забирать воздух для горения снаружи здания,
а также присоединяться к общему дымоходу типа
LAS. 90° коаксиальный отвод позволяет присоединять
котел к дымоходу в любом направлении, поскольку он
может поворачиваться на 360°. Кроме того, он может
использоваться в качестве дополнительного патрубка, в
сочетании с коаксиальной трубой или с 45° отводом.
Если выход дымохода расположен снаружи, воздуховод
должен выступать из стены не менее чем на 18 мм с
тем, чтобы на него герметично установить алюминиевую
погодную насадку во избежание попадания воды.
• 90° отвод сокращает возможную полную длину трубы на 1 метр.
• 45° отвод сокращает возможную полную длину трубы на 0,5 метра.
• Первый отвод в 90° не учитывается при подсчете максимально допустимой длины.
НЕКОТОРЫЕ ПРИМЕРЫ МОНТАЖА ДЫМОХОДА И ДОПУСТИМАЯ ДЛИНА УКАЗАНЫ В КОНЦЕ РУКОВОДСТВА В
ПРИЛОЖЕНИИ "SECTION" D.
13.2 РАЗДЕЛЬНЫЕ ДЫМОХОДЫ
Этот тип дымохода позволяет отводить продукты
сгорания как наружу за пределы здания, так и в
коллективный дымоход. Приток воздуха для горения
может осуществляться со стороны, отличной от той, куда
выходит дымоход. Разделительный комплект (опция)
состоит из дымоходного переходника 80 (B) и переходника
для воздуховода (A). Для крепления переходника
воздуховода используются прокладка и крепёжные винты
от предварительно снятой крышки.
90° отвод позволяет присоединять котел к дымоходу-
воздуховоду в любом направлении, адаптируясь
к различным требованиям. Кроме того, он может
использоваться в качестве дополнительного в сочетании
с трубой или с 45° отводом.
• 90° отвод сокращает возможную полную длину трубы на 0,5 метра.
• 45° отвод сокращает возможную полную длину трубы на 0,25 метра.
• Первый отвод в 90° не учитывается при подсчете максимально допустимой длины.
