63
Раздел ПОЛЬЗОВАТЕЛЬ (ru)
7219837.04 (1-08/16)
2. ВХОД В МЕНЮ КОНФИГУРАЦИИ ПАРАМЕТРОВ

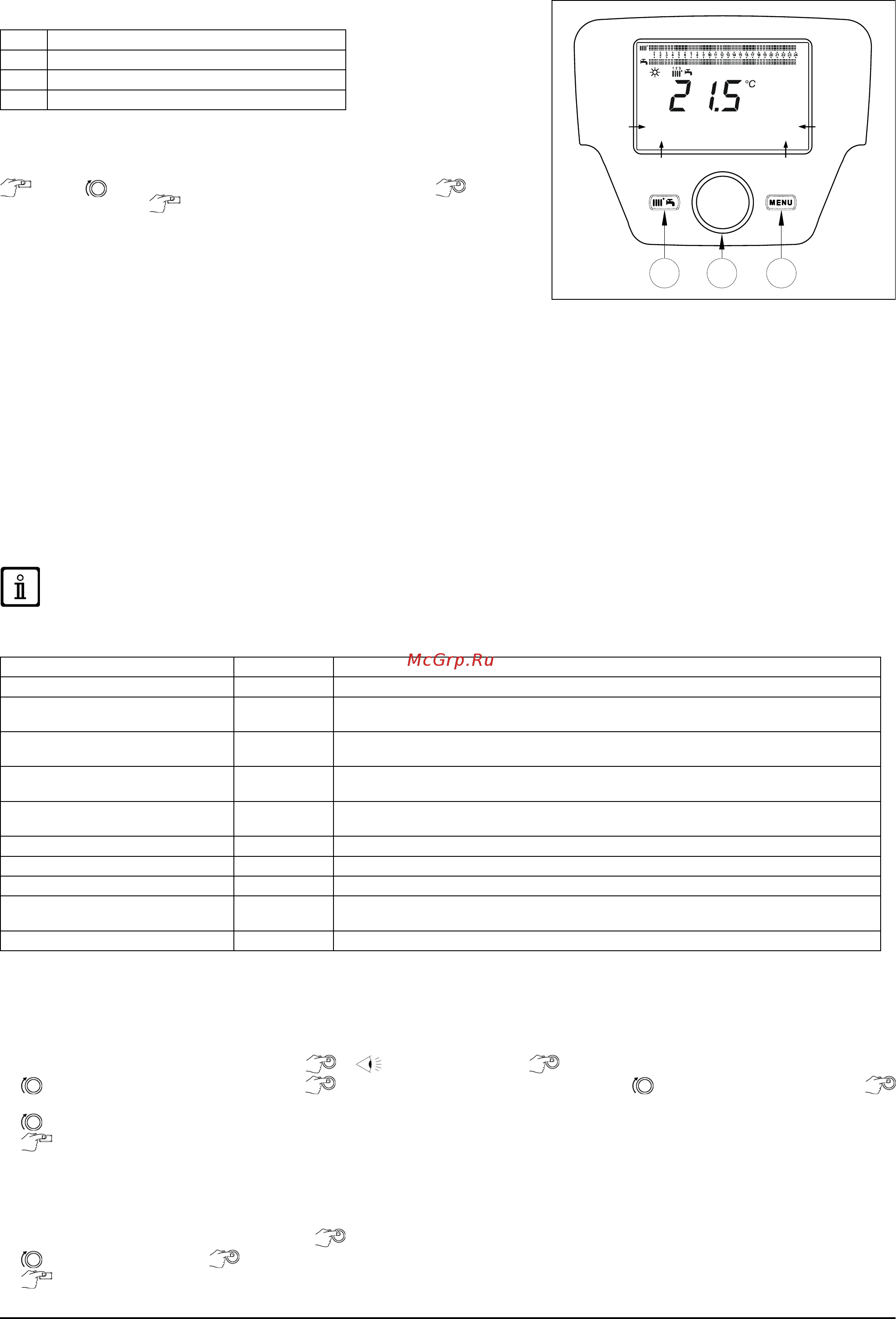

СИМВОЛЫ НА ДИСПЛЕЕ (см. рисунок сбоку)
a
Дата: день, месяц, год
b
День недели
c
Давление в котле / контуре отопления
d
Время: часы, минуты
Для доступа к списку конфигурационных меню действуйте следующим
образом (значение символов указано в главе "Описание символов"):
C B, чтобы выбрать необходимое меню; B для
подтверждения или C для выхода без сохранения изменений.
Список конфигурационных меню:
• Информация (глава 2.1)
• Время дня и дата (глава 2.2)
• Раздел оператора (глава 2.3)
• Врем прогр конт отоп (1, 2 - глава 5)
• Врем программа 3/НС3 (глава 5)
• Врем программа 4/ГВС (глава 5.3)
• Расписание 5
• Конт отопл на вых дни (1, 2, 3 - глава 4.2)
• Контур отопления (1, 2, 3 - глава 4.1.1)
• Горячее водоснабжение
• ГВС-нагреватель (не используется для данного типа котла)
• Ошибка (глава 7)
• Диагн теплогенератора
2.1 МЕНЮ "ИНФОРМАЦИЯ"
При наличии неисправности первым отображается код соответствующей неисправности.
Для вывода на дисплей информации о котле выберите строку " Информация", следуя указаниям, приведенным в главе 2.
Температура котла °C Температура отопительной воды на выходе из котла
Наружная температура °C Уличная температура
Мин наружная темп °C
Минимальное сохраненное значение уличной температуры (при
подсоединенном датчике уличной температуры)
Макс наружная темп °C
Максимальное сохраненное значение уличной температуры (при
подсоединенном датчике уличной температуры)
ГВС температура °C
Температура горячей бытовой воды (значение, измеренное установленным в
котле датчиком контура ГВС)
Температура коллектора °C
Текущая температура, измеренная датчиком солнечного коллектора (если
подключена солнечная система)
Состояние отоп. конт-а (1, 2, 3) (Вкл/Выкл) Состояние контура отопления (контуров: 1,2,3)
Состояние ГВС Загрузка Состояние контура ГВС
Состояние котла (Вкл/Выкл) Состояние котла
Состояние солн элемента -
Указывает, достаточна ли интенсивность солнечного излучения (если
подключена солнечная система)
Телеф служба клиента номер xxxxxxxxxx
2.2 МЕНЮ УСТАНОВКИ ВРЕМЕНИ И ДАТЫ
Для установки времени и даты выполните последовательность действий, описанную в главе 2, после чего действуйте
следующим образом:
• Войдите в меню "Время дня и дата" B 1 (Часы / минуты) B (часы мигают).
•
B для изменения значения часов B для подтверждения (минуты мигают) B для изменения значения
B для подтверждения.
•
B для изменения параметров 2 (День / месяц) и 3 (Год) , последовательность действий та же, что описана выше.
•
C для возврата к предыдущему меню.
2.3 ИЗМЕНЕНИЕ ЯЗЫКА (меню "Раздел оператора")
Для установки языка выполните последовательность действий, описанную в главе 2, после чего действуйте следующим
образом:
• Войдите в меню "Раздел оператора" B, чтобы выбрать строку программы 20 (Язык).
•
B для выбора языка B для сохранения изменений.
•
C для возврата к предыдущему меню.
