79
Раздел УСТАНОВЩИК (ru)
7219837.04 (1-08/16)

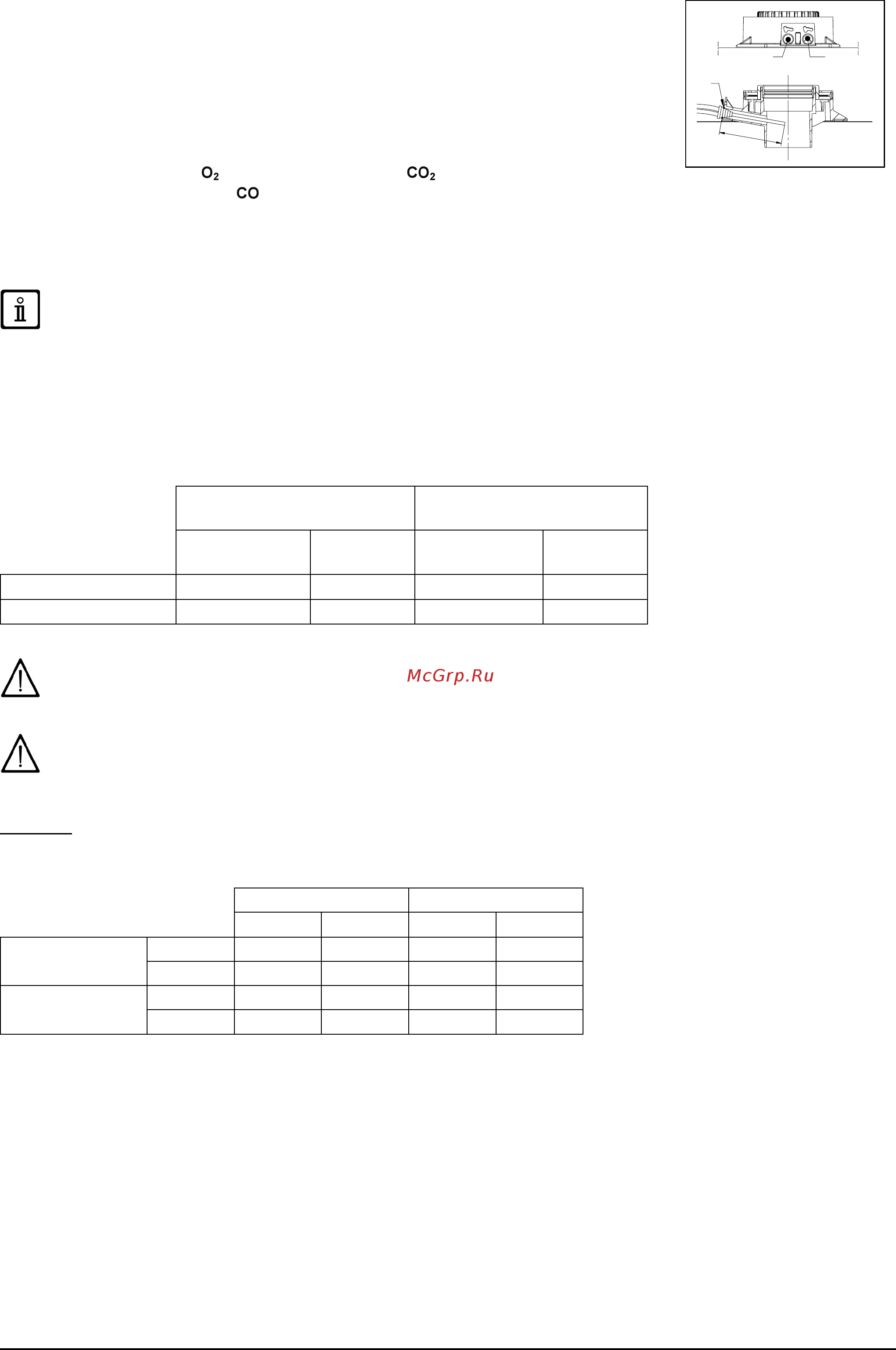

17. ПАРАМЕТРЫ ГОРЕНИЯ ГАЗА
Для контроля эффективности горения и качества отходящих газов котлы имеют две точки
замера. Одна из них находится в дымоходном канале (A) и позволяет контролировать
соответствие отходящих газов гигиеническим нормам и эффективность горения. Вторая
точка замера находится на трубе забора воздуха (B) и позволяет определить наличие
продуктов сгорания в забираемом воздухе при использовании коаксиальной системы труб.
В точке замера в дымовом канале определяют следующие параметры:
• температуру продуктов сгорания;
• содержание кислорода (
) или двуокиси углерода ( );
• содержание окиси углерода (
).
Температуру сгораемого воздуха можно измерить на розетке, имеющейся на контуре воздуховода (B), вставив
измерительный датчик примерно на 8 см (C).
Для включения функции ОЧИСТКИ ДЫМОХОДА см. главу 15.
17.1 КОНТРОЛЬ ПРОДУКТОВ СГОРАНИЯ
Для правильной работы котла содержание CO
2
(O
2
) в дымовых газах должно соответствовать данным, приведенным
в следующей таблице. Если выявленное содержание CO
2
(O
2
) выходит за пределы табличных допусков, проверьте
целостность электродов и расстояние между ними (глава РАСПОЛОЖЕНИЕ ЭЛЕКТРОДОВ). При необходимости замените
электроды и убедитесь в их правильной установке.
G20 G31
CO
2
% O
2
% CO
2
% O
2
%
Номинальное значение 8,7 5,4 10 5,7
Допустимое значение 8,0 - 9,4 6,6 – 4,1 9,3 – 10,7 6,7 – 4,6
Для измерения газового состава продуктов сгорания используйте надлежащим образом откалиброванный
газоанализатор.
При нормальной работе котел выполняет автоматический контроль продуктов сгорания. На этой стадии содержание
CO на короткий промежуток времени может превысить значение в 1000 миллионных долей.
ВАЖНО
При первом включении или в случае замены электрода контроля пламени правильное содержание O
2
и CO
2
проверяется
по следующей таблице.
G20 G31
CO
2
% O
2
% CO
2
% O
2
%
Номинальное
значение
Qmax 8,5 5,7 9,5 6,4
Qmin 8,0 6,6 9,0 7,2
Допустимое
значение
Qmax 7,8 – 9,2 7,0 – 4,5 8,8 – 10,2 7,5 – 5,4
Qmin 7,3 – 8,7 7,9 – 5,4 8,3 – 9,7 8,3 – 6,1
