Baxi LUNA PLATINUM+ 1.32 GA [22/42] Газовый клапан
![Baxi LUNA PLATINUM+ 1.32 GA [22/42] Газовый клапан](/views2/1401782/page22/bg16.png)

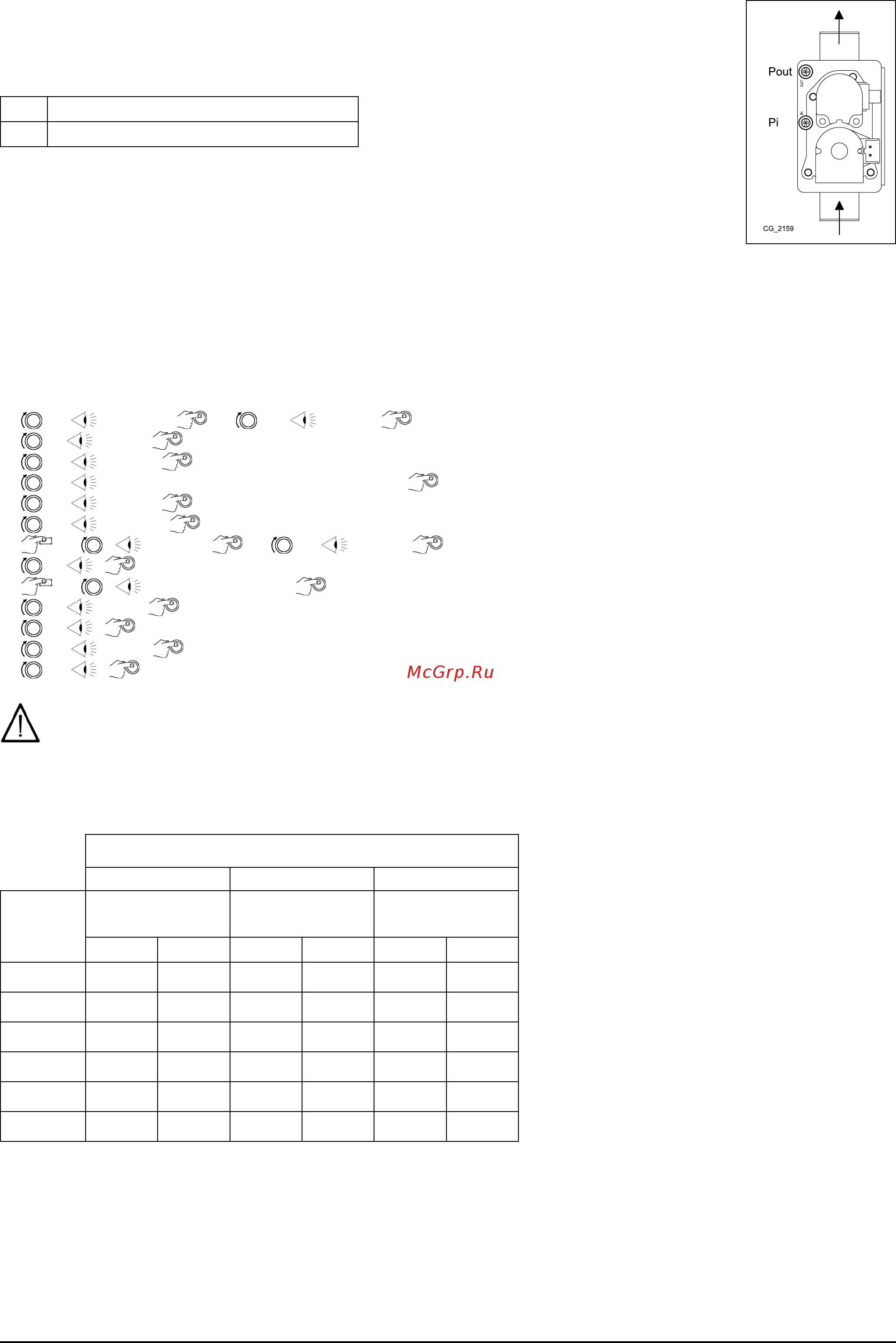

7219837.04 (1-08/16) 78
Раздел УСТАНОВЩИК (ru)
16. ГАЗОВЫЙ КЛАПАН
Этот котел не требует никакой механической регулировки газового клапана. Автоматическую
регулировку обеспечивает электроника.
Pi Точка измерения входного давления газа
Pout Точка измерения давления газа на горелке
16.1 ПОРЯДОК ПЕРЕВОДА КОТЛА НА ДРУГОЙ ТИП ГАЗА
Перевод котла с газа G20 на G31 и наоборот должен выполняться только квалифицированными специалистами
сервисного центра. Для выполнения регулировки необходимо установить параметры электронной платы (скорость
вращения вентилятора, см. ТАБЛИЦУ 1), как указано далее:
Войдите в МЕНЮ 2, следуя указаниям главы НАСТРОЙКА ПАРАМЕТРОВ.
• B Sitherm B B 2720 B.
•
B Вкл B.
•
B 2721 B.
•
B Природный газ или Сжиженный газ B .
•
B 2720 B.
•
B Выкл B.
•
C Котел B B 2441 B.
•
B B.
•
C Автомат горения B.
•
B 9524 B.
•
B B.
•
B 9529 B.
•
B B.
После перевода котла на другой тип газа укажите на паспортной табличке тип используемого газа.
ТАБЛИЦА 1: СКОРОСТЬ ВРАЩЕНИЯ ВЕНТИЛЯТОРА
ПАРАМЕТРЫ - кол-во оборотов/мин (об./мин)
2441 9529 9524
Модель
котла
Pmax (отопление) Pmax (ГВС) Pmin
G20 G31 G20 G31 G20 G31
33 5200 5100 7100 7000 1000 1250
24 4700 4400 6800 6500 1000 1500
1.32 6900 6500 6900 6500 1000 1100
1.24 6800 6500 6800 6500 1000 1500
1.18 6600 6100 6600 6100 1100 1800
1.12 4500 4400 4500 4400 1100 1650
