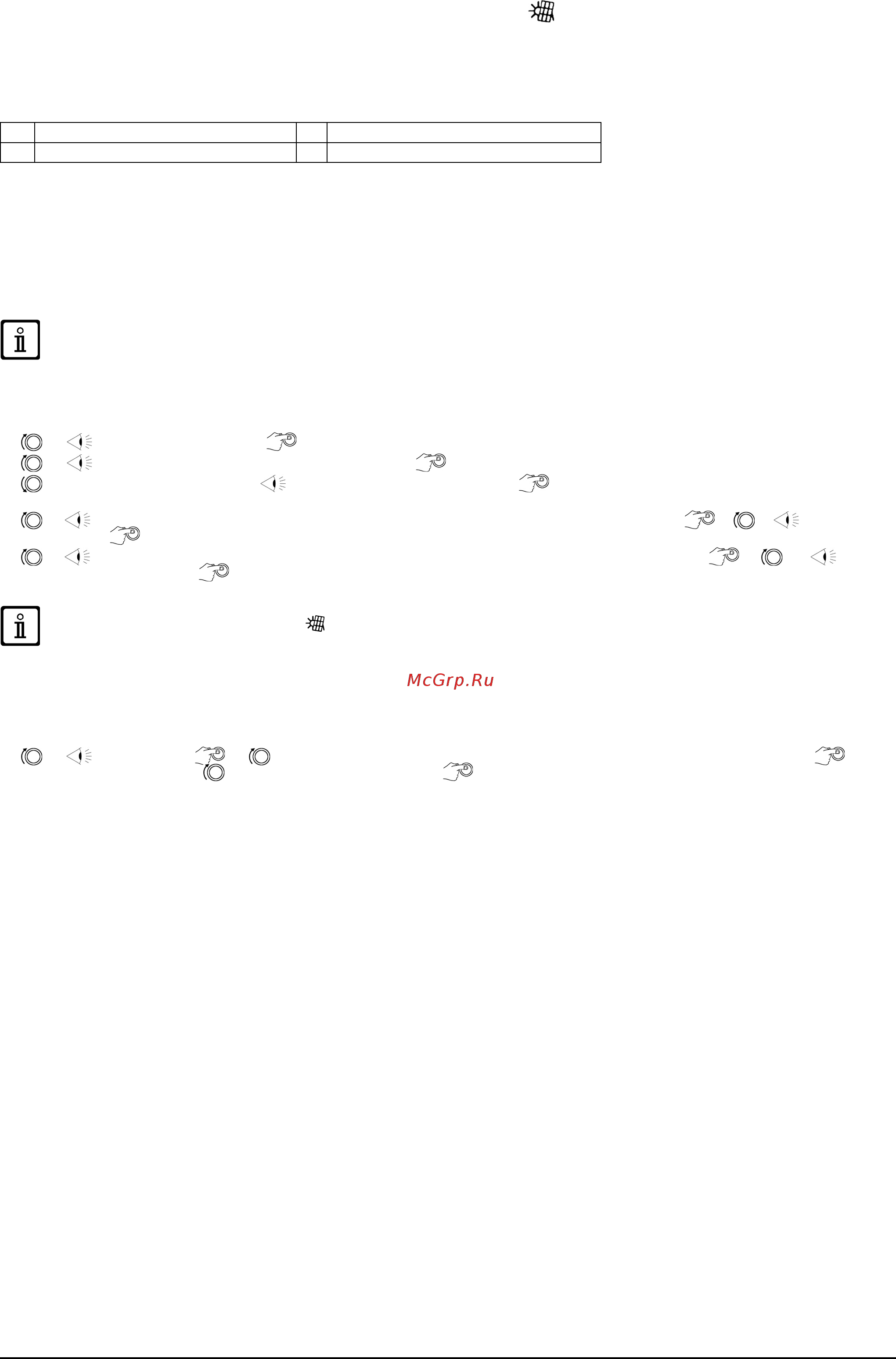

![Baxi LUNA PLATINUM+ 1.32 GA [19/42] Р а з д е л у с т а н о в щ и к r u](/views2/1401782/page19/bg13.png)
75
Раздел УСТАНОВЩИК (ru)
7219837.04 (1-08/16)
14.4 ПОДКЛЮЧЕНИЕ СОЛНЕЧНОЙ СИСТЕМЫ ( )
(для моделей 1.12 - 1.18 - 1.24 - 1.32)
В котле предусмотрена возможность присоединения солнечной системы.
ОБОЗНАЧЕНИЯ НА СХЕМЕ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ (см. схему " B" в приложении "SECTION" F в конце
руководства).
1
Датчик бойлера солнечной системы
3
Насос солнечной системы
2
Датчик солнечного коллектора
4
Датчик бойлера котла
Для подключения гелиосистемы подсоедините:
• датчик бойлера гелиосистемы (1) к клеммам 7-5 клеммной колодки M2 котла;
• датчик (2) к клеммам 6-5 клеммной колодки M2 котла;
• датчик бойлера котла (4) к клеммам 9-10 клеммной колодки M2 котла, как указано в главе 14.5.2;
• насос солнечной системы к клеммам 6-7 клеммной колодки M3 котла (см. схему электрических соединений в приложении
"SECTION" B в конце руководства).
Перед тем как приступать к конфигурации параметров, подсоедините датчики и аксессуары, необходимые для
работы солнечной системы.
НАСТРОЙКА ПАРАМЕТРОВ
• Войдите в меню 2, следуя указаниям главы 14.2.1 (см. обозначения).
•
B Конфигурация, затем B для подтверждения.
•
B строка программы 5890 (выход реле QX1) B.
•
B (против часовой стрелки) Насос коллектора Q5, затем B для подтверждения (насос 3, указанный на
рисунке, теперь конфигурирован).
•
B строка программы 5931 (вход датчика BX2, клеммы 5-7 клеммной колодки M2), B B Датчик ГВС
B31, затем B для подтверждения (датчик 1, указанный на рисунке, теперь конфигурирован).
•
B строка программы 5932 (вход датчика BX3, клеммы 5-6 клеммной колодки M2), B B Датчик
коллектора B6, затем B для подтверждения (датчик 2, указанный на рисунке, теперь конфигурирован).
Появление на дисплее символа означает, что насос солнечной системы работает для нагрева воды в
бойлере.
По завершении конфигурации датчиков можно войти в меню "Солнечный" и установить режим защиты коллекторов
от перегрева (параметр 3850, значение по умолчанию – 120°C) и разницу температур, обусловливающую включение
(параметр 3810, значение по умолчанию – +8°C) и отключение (параметр 3811, значение по умолчанию – +4°C) насоса.
• Получить доступ к меню 2, как описано в главе 14.2.1.
•
B Солнечный B B и выбрать один из параметров 3810, 3811, 3850, 5055, 5057 затем B для
подтверждения выбора, B для изменения параметра B для подтверждения.
УСТАНОВКА ВАКУУМНЫХ СОЛНЕЧНЫХ КОЛЛЕКТОРОВ
При использовании вакуумных солнечных коллекторов необходимо конфигурировать указанные ниже параметры (порядок
действий тот же, что был описан выше).
• Получить доступ к меню 3, как описано в главе 14.2.1.
• 3830 ( "---" = ВЫКЛЮЧЕНО), установить 30 минут (интервал включения насоса солнечной системы).
• 3831 установить 30 секунд (минимальное время, в течение которого насос солнечной системы остается включенным).
