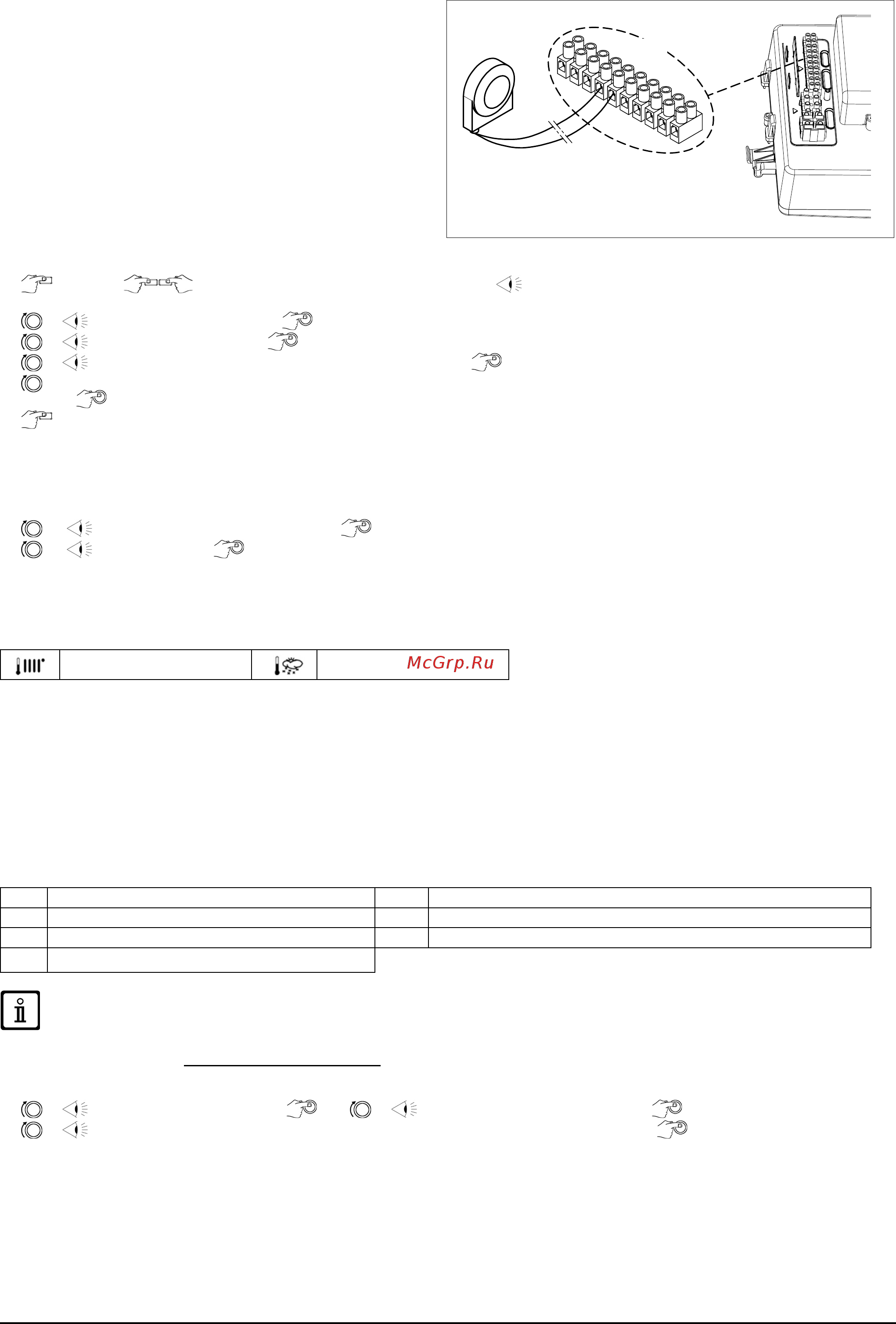

7219837.04 (1-08/16) 76
Раздел УСТАНОВЩИК (ru)
14.5 АКСЕССУАРЫ, КОТОРЫЕ НЕ ВКЛЮЧЕНЫ В КОМПЛЕКТ ПОСТАВКИ
14.5.1 ДАТЧИК УЛИЧНОЙ ТЕМПЕРАТУРЫ
Датчик уличной температуры (опция) подключается к
котлу, как показано на рисунке рядом. Далее описан
порядок установки параметра " Влияние комнатной
температуры", которым определяется, какая из
температур, комнатная или уличная, в большей степени
влияет на работу котла (заводская настройка – 50%-50%).
Пример: если для параметра "Влияние комнатной
температуры" устанавливается значение 60%, то
влияние датчика уличной температуры будет равным
40% (чем больше влияние комнатной температуры,
тем меньше влияние уличной и наоборот).
Для установки параметра влияния комнатной температуры
действуйте следующим образом:
• C, затем A и C (в течение примерно 6 секунд) Конечный пользователь - Ввод в эксплуатацию -
Инженер - OEM.
•
B "Ввод в эксплуатацию" B для подтверждения.
•
B "Контур отопления 1" B для подтверждения.
•
B строка программы 750 (Влияние комнатной темп) B для подтверждения.
•
B и выбрать значение параметра (в %), которое определит степень влияния комнатной температуры на систему,
затем B для подтверждения.
•
C для возврата к предыдущему меню.
УСТАНОВКА КЛИМАТИЧЕСКОЙ КРИВОЙ "Kt"
Для задания климатической кривой Kt войдите в меню 2 согласно указаниям главы 14.2.1 и действуйте следующим
образом:
.
• B 720 (Наклон кривой отопления) B для подтверждения.
•
B (от 0,10 до 4) B для подтверждения.
Выбрать климатическую кривую из имеющихся в наличии, см. график кривых в конце руководства в приложении
"SECTION" E (заданная кривая – 1,5).
ОБОЗНАЧЕНИЯ НА ГРАФИКАХ КЛИМАТИЧЕСКИХ КРИВЫХ Kt - "SECTION" E
Температура подачи Внешняя температура
14.5.2 ПОДКЛЮЧЕНИЕ ВНЕШНЕГО БОЙЛЕРА
(для моделей 1.12 - 1.18 - 1.24 - 1.32)
К одноконтурным котлам моделей 1.12, 1.18, 1.24 и 1.32 может быть подключен внешний бойлер, так как они уже
оснащены трехходовым клапаном с сервоприводом. Выполните гидравлическое подключение бойлера. Присоедините
датчик приоритета ГВС (опция) к клеммам 9-10 клеммной колодки М2. Чувствительный элемент датчика вставляется в
специальную гильзу, расположенную внутри бойлера. Температура горячей воды устанавливается согласно указаниям,
приведенным в главе 3.
ОБОЗНАЧЕНИЯ НА СХЕМЕ ПОДКЛЮЧЕНИЯ БОЙЛЕРА (см. схему "C" в приложении " SECTION" G в конце руководства)
A Отопительный прибор E Возврат воды из контура отопления / от бойлера
B Трехходовой клапан с сервоприводом F Бойлер
C Подача воды в контур отопления G Датчик приоритета ГВС
D Подача воды к бойлеру
Функция защиты от легионелл ОТКЛЮЧЕНА. Для ее включения необходимо настроить параметр 1640 согласно
нижеприведенным указаниям.
Для включения функции ЗАЩИТЫ ОТ ЛЕГИОНЕЛЛ выполните следующее:
• Получить доступ к МЕНЮ 2, как описано в главе 14.2.1.
•
B Горячее водоснабжение B B строка программы 1640, затем B для подтверждения.
•
B Периодически или Заданный будний день, выбрать одну из двух опций и B для подтверждения.
При выборе опции " Периодически" функция включается каждую неделю в установленный день и час. Последовательность
действий для установки дня и времени та же, что была описана выше: параметр 1641 позволяет установить периодичность
включения функции (от 1 до 7 дней), а параметр 1644 – время ее включения.
При выборе опции "Заданный будний день" функция включается каждую неделю в установленный день и час. Параметр
1642 позволяет установить день недели (с понедельника по воскресенье), в который функция будет включаться, а
параметр 1644 – время ее включения.
