7219837.04 (1-08/16) 72
Раздел УСТАНОВЩИК (ru)

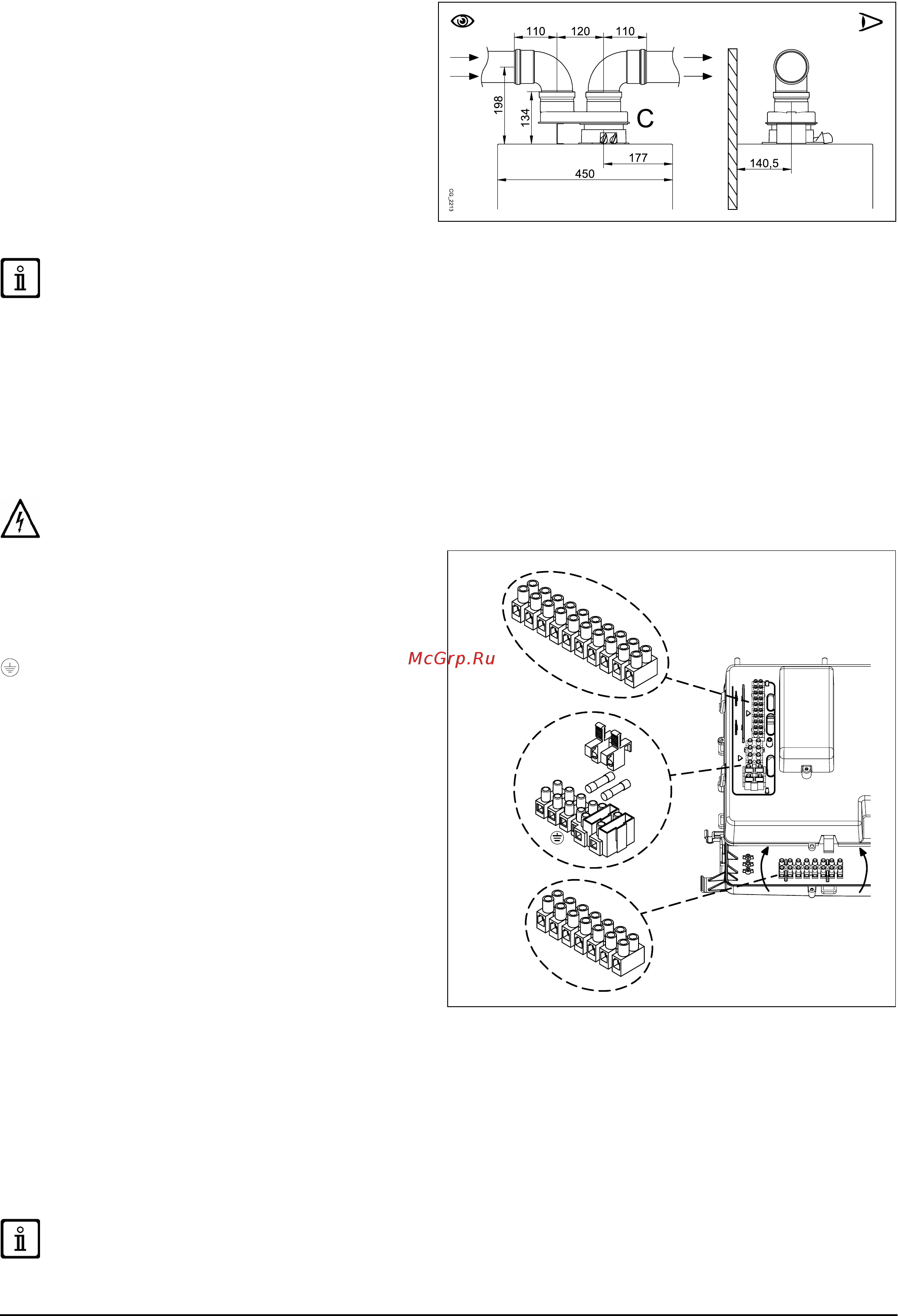

ЕДИНЫЙ РАЗДЕЛИТЕЛЬНЫЙ КОМПЛЕКТ (АЛЬТЕРНАТИВНЫЙ АКСЕССУАР)
В особых случаях для монтажа дымохода и воздуховода
можно использовать единый разделительный комплект
(C), который поставляется как опция. Данный аксессуар
дает возможность присоединять трубы дымоотвода
и подачи воздуха в любом направлении благодаря
возможности их поворота на 360°. Этот тип дымохода
позволяет отводить продукты сгорания как наружу за
пределы здания, так и в коллективный дымоход. Приток
воздуха для горения может осуществляться со стороны,
отличной от той, куда выходит дымоход. Разделительный
комплект крепится на верхний дымоходный патрубок
(100/60 мм) котла и обеспечивает отвод дымовых газов и
приток воздуха для горения по двум раздельным трубам
(80 мм). Более подробная информация представлена в
инструкции к аксессуару.
НЕКОТОРЫЕ ПРИМЕРЫ МОНТАЖА ДЫМОХОДА И ДОПУСТИМАЯ ДЛИНА УКАЗАНЫ В КОНЦЕ РУКОВОДСТВА В
ПРИЛОЖЕНИИ "SECTION" D.
14. ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Электробезопасность котла гарантируется только при правильном заземлении в соответствии с действующими
нормативной документацией. С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети
переменного тока 230 В с заземлением, соблюдая полярность фаза- нейтраль.
Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3 мм.
В случае замены кабеля питания должен быть использован кабель “HAR H05 VV-F” 3x0,75 мм
2
с максимальным диаметром
8 мм. В клеммную колодку встроены быстрые плавкие предохранители на 2 A (для их проверки или замены выньте
черный держатель предохранителя).
Чтобы получить доступ к клеммным колодкам M1 и M2 , предназначенным для электрических соединений, поверните
панель управления вниз и снимите защитную крышку.
Клеммные колодки M1 и M3 находятся под высоким напряжением. Перед соединением проверьте, что оборудование не
подключено к электропитанию.
КЛЕММНАЯ КОЛОДКА M1 (соблюдайте
полярность L - N)
(L) = Фаза (коричневый)
(N) = Нейтраль (голубой).
= Заземление (желто-зеленый).
(1) (2) = контакт для комнатного термостата.
КЛЕММНИК M2
Клеммы 1 (подсветка) - 2 (масса) - 3 (+12 В):
подсоединение настенной панели управления (низкое
напряжение).
Клеммы 4 - 5 (общее): подключение датчика уличной
температуры (поставляется в качестве опции).
Клеммы 6 - 5 (общее): подключение 2-го дополнительного
датчика температуры ( датчик солнечной системы,
каскадной и т. д.).
Клеммы 7 - 5 (общее): подключение 1-го дополнительного
датчика температуры ( солнечной системы, каскадной и т.
д.).
Клемма 8: не используется.
Клеммы 9-10: подключение датчика бойлера горячей
воды (только для одноконтурных котлов).
КЛЕММНАЯ КОЛОДКА M3
Клеммы 1...5: не используются.
Клеммы 6 - 7: подключение многофункционального реле (например, многозональной системы; см. главу 14.3).
14.1 ПОДКЛЮЧЕНИЕ КОМНАТНОГО ТЕРМОСТАТА
Для подключения комнатного термостата к котлу действовать, как описано ниже:
• отключить электрическое питание котла;
• получить доступ к клеммнику M1;
• снять перемычку с контактов 1-2 и подсоединить провода комнатного термостата;
• подать электропитание к котлу и проверить, что комнатный термостат работает нормально.
В случае, когда не используется комнатный термостат или когда подсоединяется настенная панель
управления (глава 14.2), необходимо снова установить перемычку на клеммы 1-2 клеммной колодки M1 котла .
