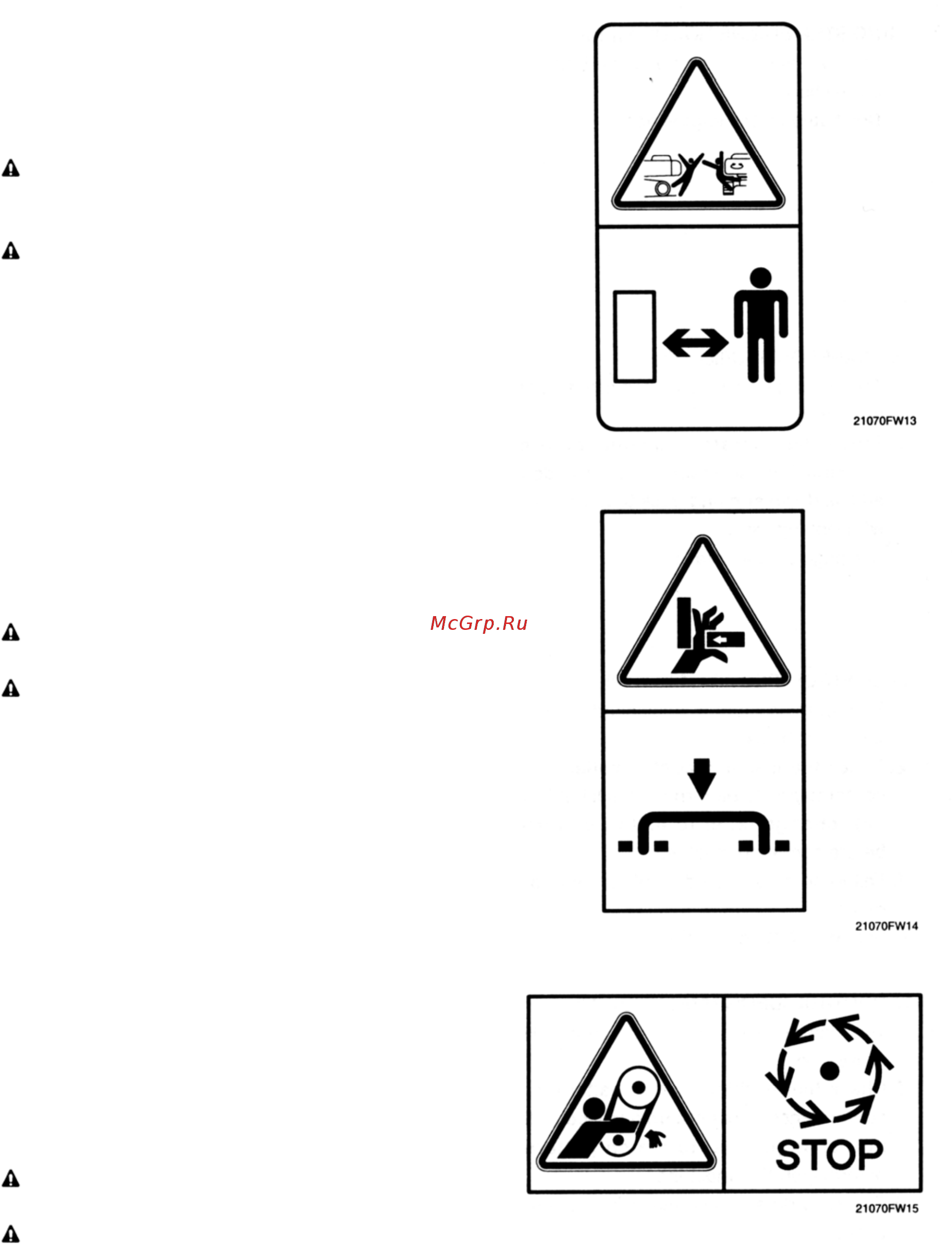

11) НЕ СТОЙТЕ БЛИЗКО К БОКОВОЙ
ЧАСТИ ЭКСКАВАТОРА!
( знак 13)
Предупредительный знак расположен на
боковом крыле противовеса.
Во избежание серьезных травм и
смерти не стойте в радиусе поворота
машины.
Не стирайте и не отклеивайте эту
наклейку с машины.
12) СТОЙ НЕПОДВИЖНО! (знак 14)
Предупредительный знак расположен на
боковой части корпуса.
Убедитесь, что машина стоит
неподвижно при открытии дверцы.
Осторожно, открытая дверца может
захлопнуться под действием внешней
или природной силы (напр., сильный
ветер).
13) ОСТОРОЖНО С ДВИГАТЕЛЕМ!
ОПАСНОСТЬ ПОРЕЗА
КОНЕЧНОСТЕЙ(знак 15)
Предупредительный знак расположен на
капоте двигателя.
Не открывайте капот двигателя во
время его работы.
Не трогайте выхлопную трубу, это
может причинить сильный ожог.
0-9
