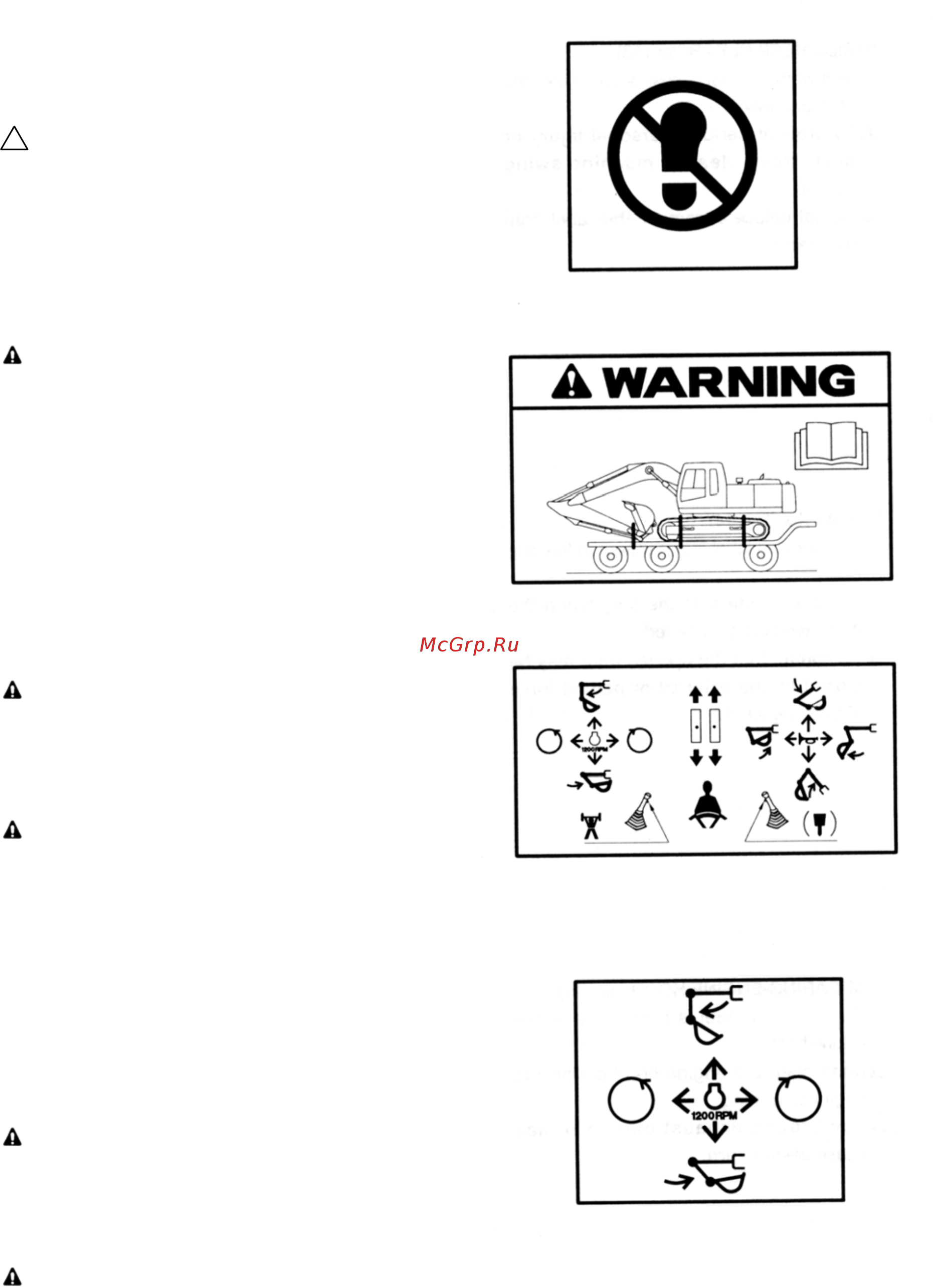

14) НЕ ВСТАВАЙТЕ НА КАПОТ
ДВИГАТЕЛЯ (знак 16)
Предупредительный знак расположен на
капоте двигателя.
Не вставайте на капот двигателя.
15) ТРАНСПОРТИРОВКА (знак 17)
Предупредительный знак расположен на
правой стороне верхней рамы.
Перед транспортировкой экскаватора
изучите данное руководство;
прикрепите проволочным тросом
рукоять стрелы и гусеницы к
платформе трейлера.
Детали транспортировки см. на с. 5-6
16) КОНТРОЛЬНАЯ ИДЕОГРАММА
(знак 19)
Предупредительный знак расположен на
правом стекле кабины оператора.
Проверьте, соответствует ли схема
управления машиной данной схеме на
этой наклейке. Если они не совпадают,
перед работой на экскаваторе замените
наклейку.
Несовпадение схемы управления
машиной и схемы на наклейке может
привести к травмам или смерти.
Обращайтесь за детальной
информацией на с. 4-13.
17) КОНТРОЛЬНАЯ ИДЕОГРАММА
(ЛЕВАЯ СТОРОНА) (знак 20)
Предупредительный знак расположен на
левой стороне коробки пульта управления.
Проверьте, соответствует ли схема
управления машиной данной схеме на
этой наклейке. Если они не совпадают,
перед работой на экскаваторе замените
наклейку.
Несовпадение схемы управления
машиной и схемы на наклейке может
привести к травмам или смерти.
Обращайтесь за детальной
информацией на с. 4-13.
0-10
