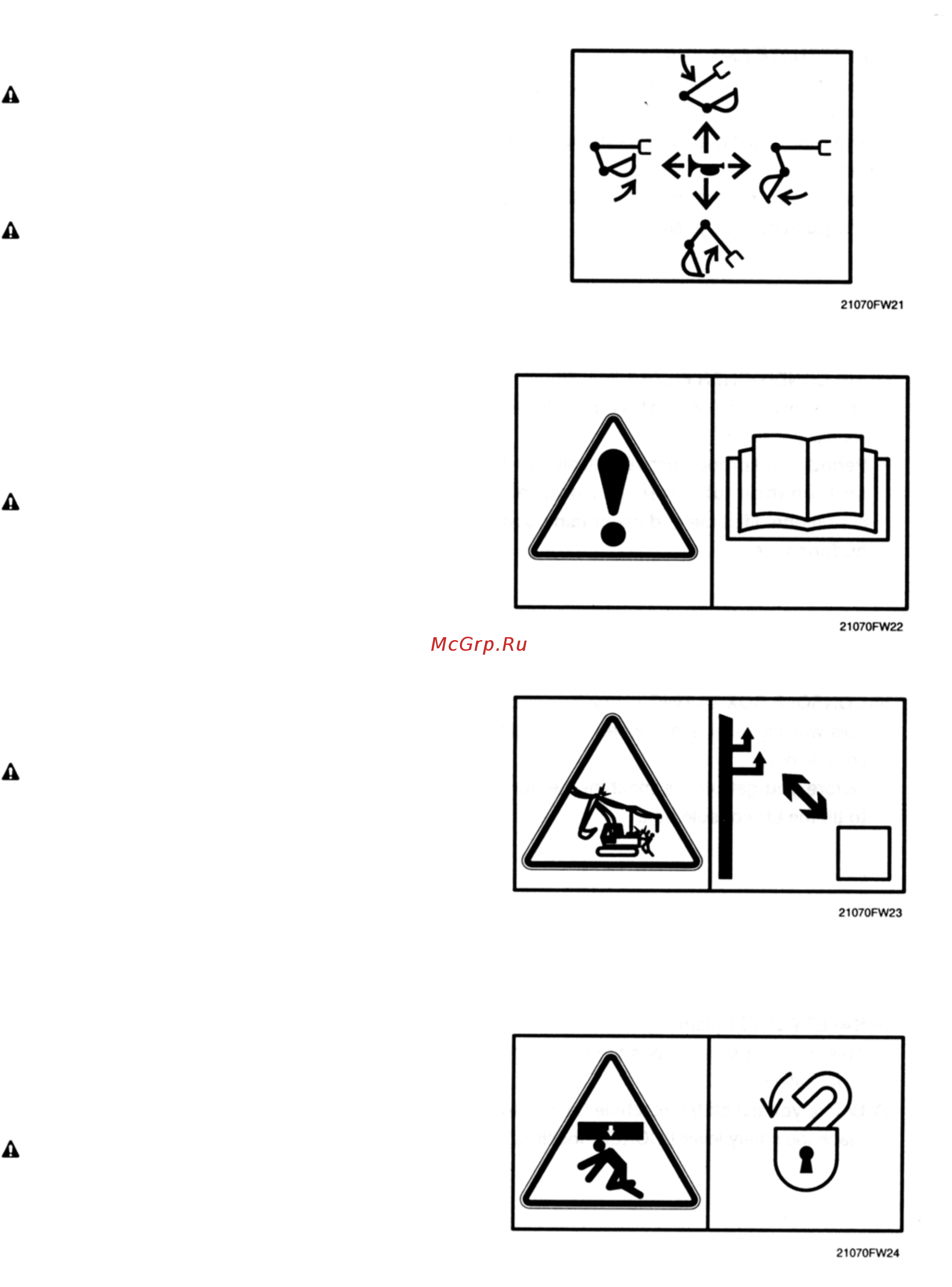

18) КОНТРОЛЬНАЯ ИДЕОГРАММА
(ПРАВАЯ СТОРОНА) (знак 21)
Предупредительный знак расположен на
правой стороне коробки управления.
Проверьте, соответствует ли схема
управления машиной данной схеме на
этой наклейке. Если они не совпадают,
перед работой на экскаваторе замените
наклейку.
Несовпадение схемы управления
машиной и схемы на наклейке может
привести к травмам или смерти.
Обращайтесь за детальной информацией
на с. 4-13.
19) РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
(знак 22)
Предупредительный знак расположен на
правой стороне стекла кабины оператора.
Подробно изучите руководство по
эксплуатации перед началом работы на
экскаваторе.
20) МАКСИМАЛЬНАЯ ВЫСОТА
(знак 23)
Данный предупредительный знак расположен
на правой стороне стекла кабины оператора.
Контакт машины с линиями
электропередачи может стать причиной
серьезных травм или смерти. В
результате простого нахождения
машины в зоне линий электропередачи
оператор может получить электрический
шок. Минимальная дистанция должна
соблюдаться в зависимости от
напряжения в линии (см. с. 1-7)
21) БЕЗОПАСНОСТЬ ЛОБОВОГО СТЕКЛА
(знак 24)
Предупредительный знак расположен на
внутренней стороне лобового стекла.
Будьте внимательны, лобовое стекло
может быть внезапно закрыто на замок.
0-11
