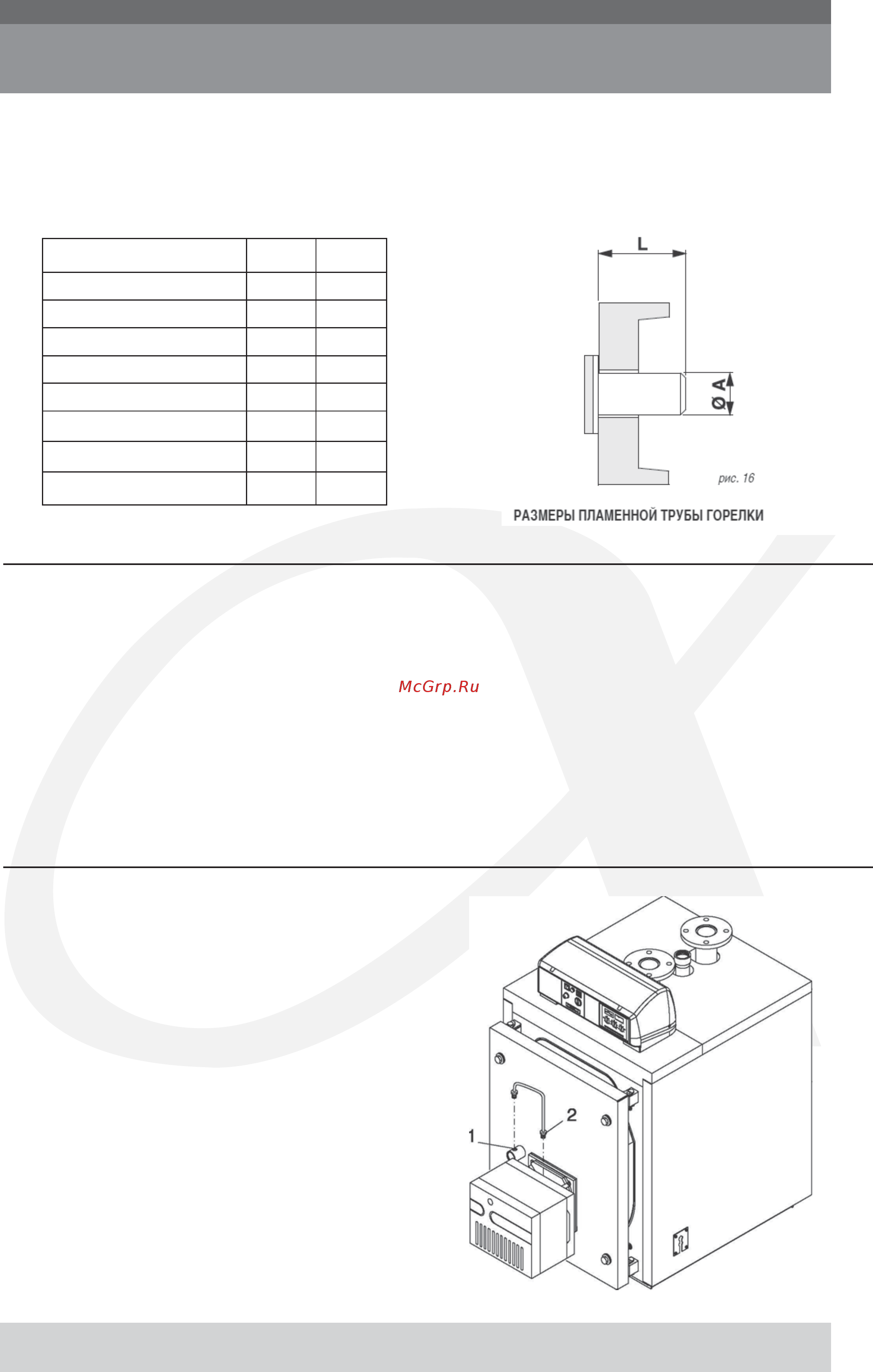

Alphatherm ALPHA E 290 [18/43] Смотровое окно для контроля факела горелки
![Alphatherm ALPHA E 290 [18/43] Смотровое окно для контроля факела горелки](/views2/1403994/page18/bg12.png)
18
длине факела, производимого при работе их горелок, в частности,
касательно норм и испытаний, описанных выше. Дополнительные
указания даны в разделе «Первый запуск».
Ø A
L
ALPHA E 170 - 240 180 250
ALPHA E 290 - 630 210 250
ALPHA E 760 - 970 270 270
ALPHA E 1100 - 1320 320 300
ALPHA E 1570 - 1850 320 320
ALPHA E 2200 - 2650 380 350
ALPHA E 3000 380 400
ALPHA E 3500 - 4000 400 400
3.5.2 -
Перед началом монтажа необходимо проверить наличие турбулизаторов
внутри труб газоходов: в каждой трубе должен быть установлен
собственный турбулизатор, расположенный в соответствии с таблицей,
приведенной на стр. 8. Горелка должна быть смонтирована на двери
таким образом, чтобы обеспечить максимальную герметичность
продуктов сгорания.
В комплекте с котлом поставляется шнур из керамического волокна,
который должен располагаться между корпусом двери и пламенной
головкой горелки, чтобы полностью закупоривать пространство
между ними. Обратите внимание на то, чтобы между головкой
горелки и отверстием в огнеупорном бетоне, расположенном за
дверью не было трещин. После того, как горелка будет
смонтирована, убедитесь, что
соединительные шланги подводки жидкого топлива и кабели
электропитания имеют достаточную длину и позволяют двери
открываться на 90°.
Для горелок, работающих на газе, не разрешается использование гибких
шлангов, в связи с чем должна быть предусмотрена возможность
демонтажа последнего участка труб подводки газа при помощи
резьбового или фланцевого соединения.
3.6 - СМОТРОВОЕ ОКНО ДЛЯ КОНТРОЛЯ
ФАКЕЛА ГОРЕЛКИ
Смотровое окно для контроля факела горелки снабжено штуцером с
резьбовым соединением на 1/8" (поз.1), на который монтируется гибкий
шланг Ø 9 мм (поз.2), соединяющий смотровое окно контроля факела
горелки непосредственно с камерой под давлением, расположенной
за вентилятором горелки.
Воздух, подаваемый вентилятором через данный трубопровод,
обеспечивает охлаждение смотрового окна для контроля факела,
предотвращает образование на нем нагара и защищает стекло
смотрового окна от растрескивания.
Отсутствие трубопровода охлаждения может привести к
растрескиванию стекла смотрового окна.
ВНИМАНИЕ: Стекло смотрового окна для контроля факела
горелки может находиться под высокой температурой, в
связи с чем, примите соответствующие меры
предосторожности.
