20
;[ 5* ;*'
3.7.3 - КОТЛЫ ALPHA E1100 - E 4000

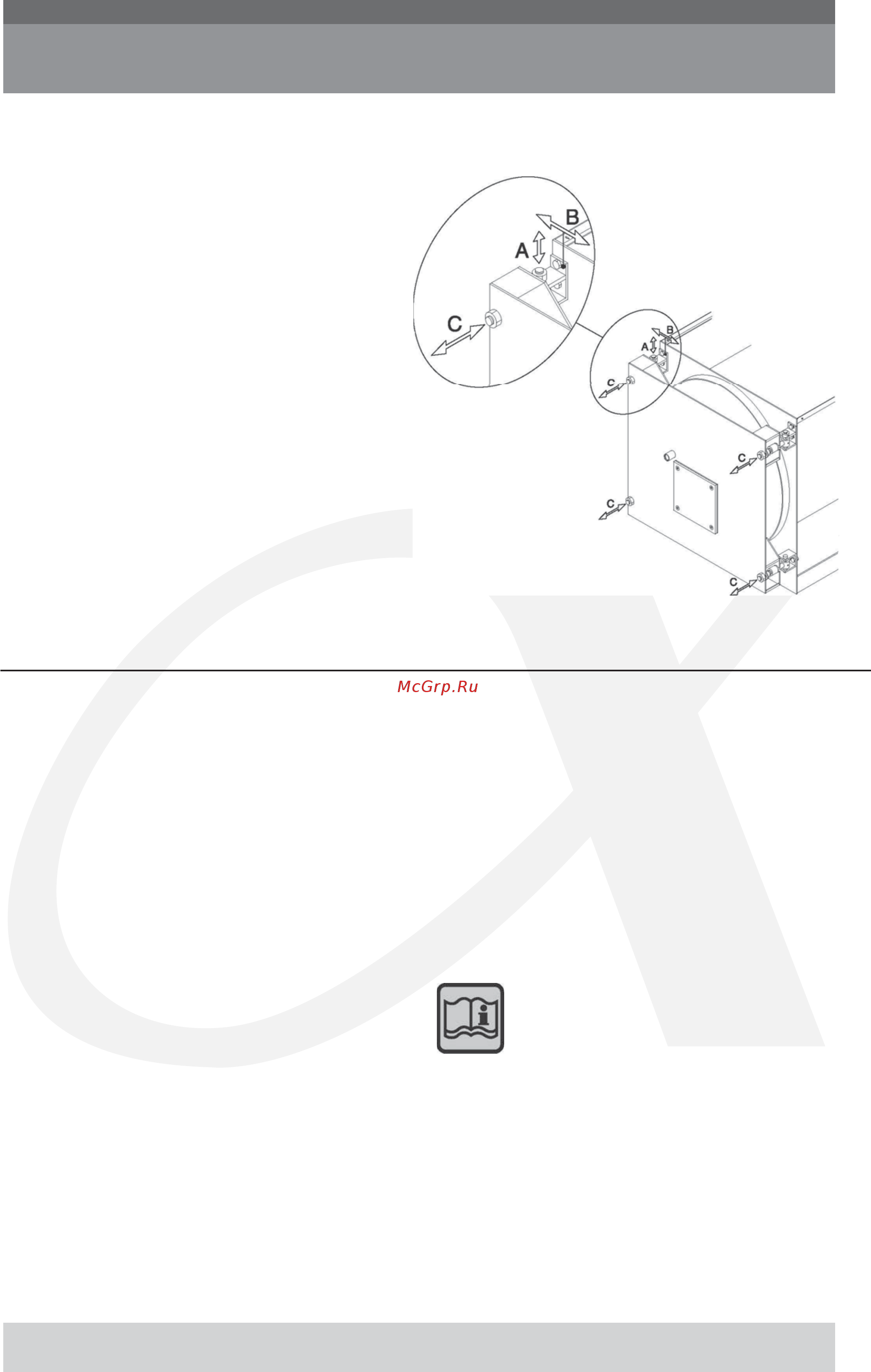

Во всех данных моделях навешивание и закрепление двери производится
согласно схеме, изображенной на рис. 20.
Две петли, установленные с левой стороны, используются
как обычные петли для поворота двери (справа налево),
в то время как две другие петли с правой стороны
используются для закрытия двери.
Совершенно противоположные действия выполняются,
когда необходимо навесить дверь таким образом, чтобы
она открывалась слева направо.
Для изменения направления поворота достаточно переместить
опорные втулки двери.
Для дверей вышеуказанных моделей допускаются следующие виды регулировки:
A) Вертикальная регулировка: Может быть осуществлена путем воздействия
на гайку штифта верхней петли, на которой поворачивается дверь.
B) Поперечная регулировка: Данная регулировка может быть проведена
путем ослабления и перемещения в сторону петель, расположенных на
передней панели котла.
C) Осевая регулировка: Может быть произведена путем затягивания или
ослабления зажимных
гаек.
. 20
3.7.4 - ВАЖНОЕ ПРИМЕЧАНИЕ
Перед открытием двери топки необходимо соблюсти
следующие меры безопасности:
- Перекрыть подачу топлива (газа или жидкого топлива)
к горелке;
- Охладить котел при помощи циркулирующей в системе
воды и, соответственно, отключить электропитание;
Повесить на котел табличку следующего содержания:
«НЕ ВКЛЮЧАТЬ. КОТЕЛ НА РЕМОНТЕ»
3.8 - ПОДСОЕДИНЕНИЕ ДЫМОХОДА
При подключении котла к дымоходу необходимо соблюдать местные
нормы.
Котел ALPHA E имеет различные варианты подключения к дымоходу;
посредством прямых или изогнутых трубопроводов делать отвод
от задней части с поворотами налево, направо или вертикально для
подключения к дымоходу на более высоком уровне. Рекомендуется
осуществлять изоляцию соединительной трубы для уменьшения
теплопотерь и снижения уровня шума.
На участке соединения котла с дымоходом необходимо
предусмотреть соответствующие точки для измерения
температуры отходящих газов и проведения анализа продуктов
сгорания.
Рекомендуется использовать дымоходы, в
соответствии с типом топлива. Поставщик не
несет ответственности за ущерб, причиненный
неправильной установкой или несоблюдением
инструкций производителя. При замене старого
котла на новый, необходимо произвести замену
дымохода.
Дымоход должен соответствовать действующим нормам.
