электропитания, а также исходящие провода датчиков.

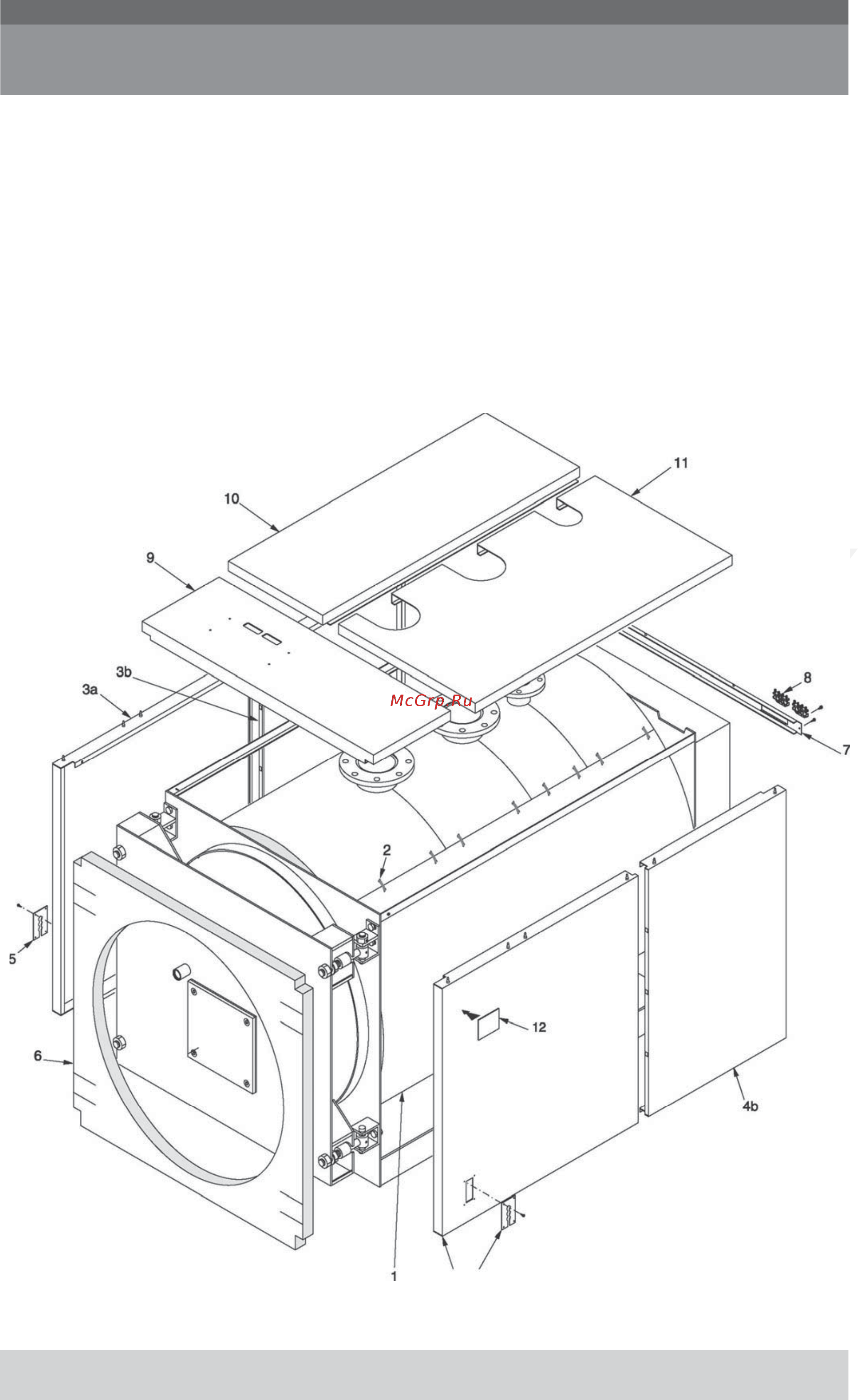

Присоединить пульт управления к верхней панели (поз. 9).

Установить верхнюю панель (поз. 9) в сборе с панелью

управления на боковые части кожуха.

F) Вставьте датчики приборов в манжеты, как показано на

рис. 27 и подключите пульт управления к

электропитанию, к горелке, насосам, и т.д. Закройте

крышку панели управления.

Проведите кабель горелки через зажимную панель

проводов (поз. 5) со стороны его выхода и зафиксируйте

кабель при помощи прилагаемого хомута.

Зафиксируйте маленькие панели (поз. 5) на боковых

панелях обшивки.

С обратной стороны котла аккуратно соедините

выходящие электрические кабели в связку при помощи

прилагаемого зажима.

G) Установите верхние продольные панели (поз. 10 и 11),

соединив их по бокам.

Н) Прикрепите наклейки с данными о котле и его установке

(поз. 12) к боковой панели, предварительно обезжирив

необходимую часть растворителем.

Наклейки с данными находятся в конверте с

документацией.

ALPHA E1100 - E2200

4 5

. 24
