19
;[ 5* ;*'
3.7 - ДВЕРЬ ТОПКИ: РЕГУЛИРОВКА,
ОТКРЫТИЕ, ЗАКРЫТИЕ
ВАЖНО
- Необходимо открывать дверцу при холодном котле во
избежание повреждений уплотнителя от
термического шока.
- На изоляции даже после короткого периода
эксплуатации котла могут появиться трещины, они
никоим образом не влияют на ее свойства, не
уменьшают ее изоляционные
качества и срок службы Изоляция дверцы легко меняется
и имеет гарантийный срок службы 2 года. В случае использования
мазута с вязкостью 3-5° Е или более, необходимо произвести замену
дверцы с уплотнителем (поставляется по запросу) на дверцу с
огнеупорной прокладкой.

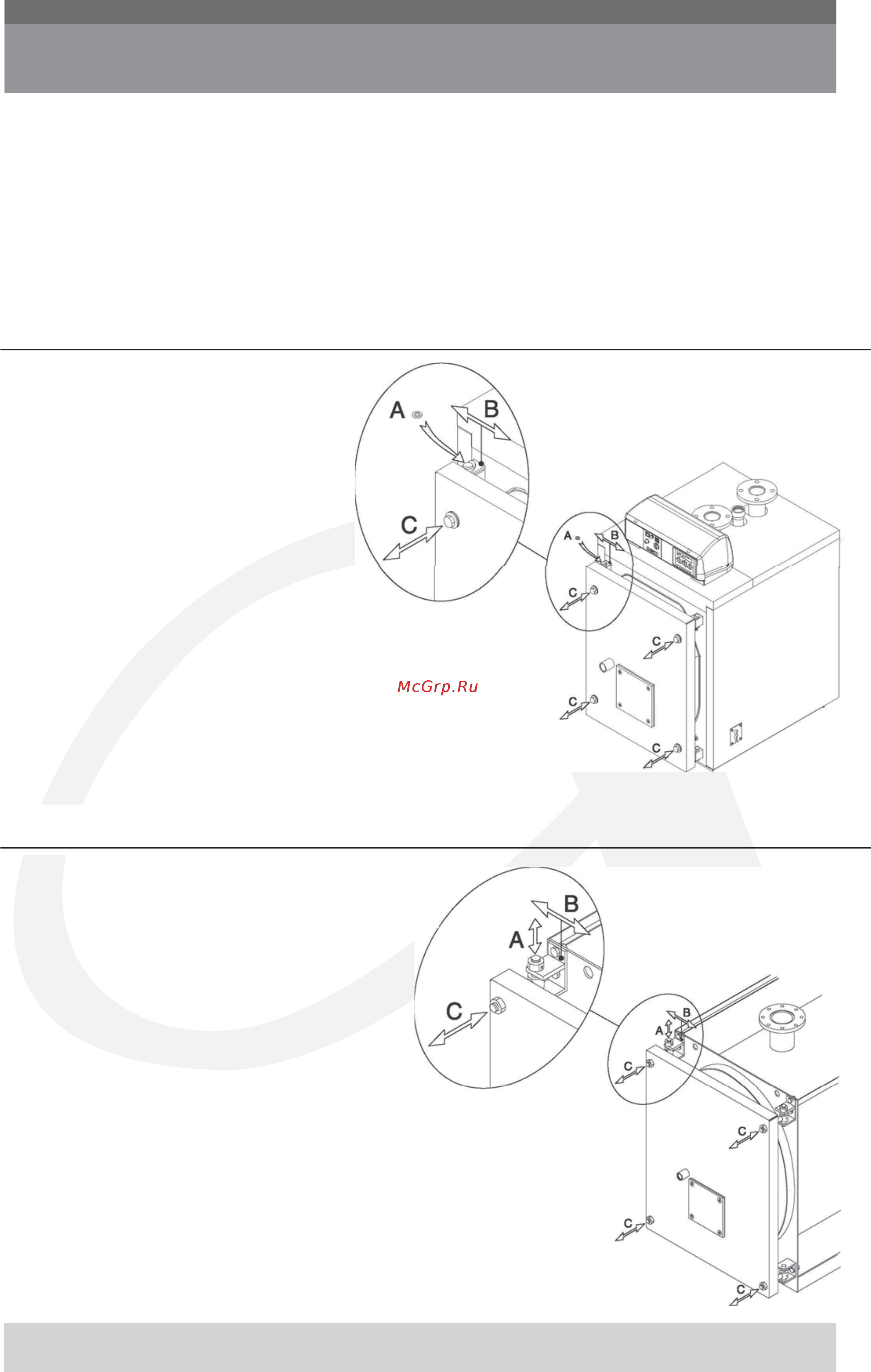

3.7.1 - КОТЛЫ ALPHA E 170 – E 630
Во всех данных моделях навешивание и
закрепление двери производится согласно
схеме, изображенной на рис. 18:
В данном случае дверь навешивается при
помощи четырех одинаковых петель. Две из
них, установленные с левой стороны и
смонтированные со штифтом используются
как обычные петли для поворота двери (справа
налево), в то время как две другие петли с
правой стороны используются для закрытия двери.
Далее двери блокируется при помощи четырех болтов.
Совершенно противоположные действия выполняются,
когда необходимо навесить дверь таким образом, чтобы она открывалась слева
направо.
Для выполнения этой операции достаточно поменять местами штифты в петлях и
установить их с соответствующей стороны. Для дверей вышеуказанных моделей
допускаются следующие виды регулировки:
A) Вертикальная регулировка: Данная регулировка может быть произведена
только при помощи прокладок соответствующей толщины под петли, на
которых поворачивается дверь.
B) Поперечная регулировка: Данная регулировка может быть проведена путем
ослабления и перемещения в сторону петель, расположенных на передней
панели котла.
C) Осевая регулировка: Может быть произведена путем затягивания или
ослабления зажимных гаек.
. 18
3.7.2 - КОТЛЫ ALPHA E 760 - E 970
Во всех данных моделях навешивание и закрепление двери производится
согласно схеме, изображенной на рис. 19:
В данном случае дверь навешивается при помощи
четырех одинаковых петель. Две из них, установленные
с левой стороны и смонтированные со штифтом,
используются как обычные петли для поворота двери
(справа налево), в то время как две другие петли с
правой стороны используются для закрытия двери.
Совершенно противоположные действия выполняются,
когда необходимо навесить дверь таким образом, чтобы она
открывалась слева направо.
Для изменения направления поворота двери достаточно переместить
расположенные сзади контргайки на соответствующую сторону. Для дверей
вышеуказанных моделей допускаются следующие виды регулировки:
A) Вертикальная регулировка: Может быть осуществлена путем воздействия
на гайку штифта верхней петли, на которой поворачивается дверь.
B) Поперечная регулировка: Данная регулировка может быть проведена путем
ослабления и перемещения в сторону петель, расположенных на передней
панели котла.
C) Осевая регулировка: Может быть произведена путем затягивания или
ослабления зажимных гаек.
. 19
