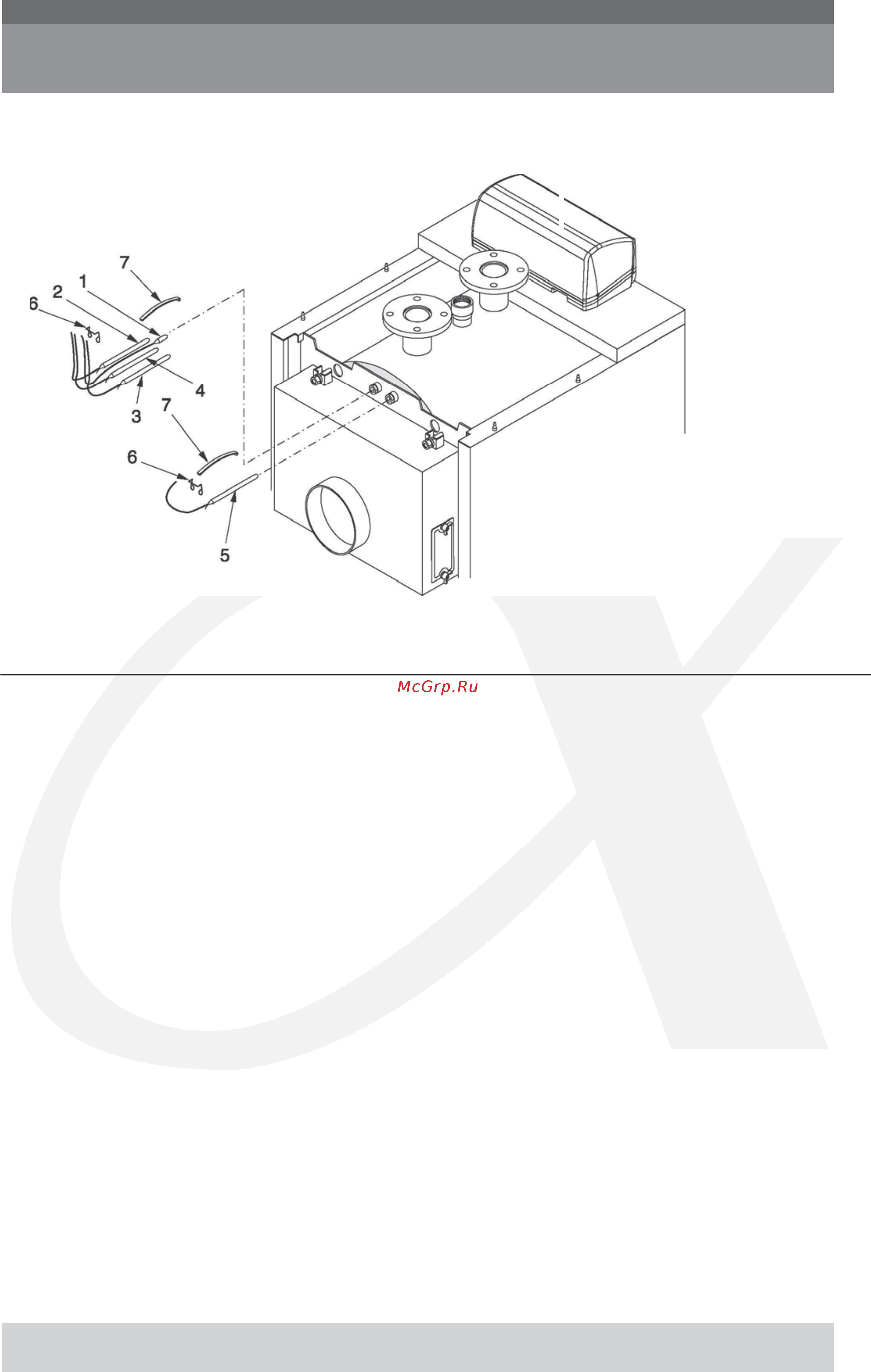

Последовательность монтажа (см. рис. 23)
A) Смонтировать теплоизоляцию корпуса котла (поз. 1) и
соединить его кромки при помощи эластичных зажимов
(поз 2), поставляемых в коробке с аксессуарами,
закрепив их с внешней стороны.
B) Развернуть боковые панели (поз. За, ЗЬ и 4а, 4Ь) таким
образом, чтобы их профили оказались внизу, и соединить
их с прорезями, имеющимися в верхней панели корпуса
котла.
Для того чтобы определить, какая панель является
правой/левой, обратите внимание на расположение
отверстий на зажимной панели для проводов (поз. 5),
которая должна находиться ближе к передней части
обшивки.
Затянуть 4 болта (поз. 8) на двух боковинах (3b и 4b)
с внутренней задней стороны.
C) Открыть дверь котла и установить переднюю часть
обшивки (поз. 6), вставляя петли в соответствующие
прорези.
Установить боковые части обшивки под профили
боковых панелей (поз. За и 4a).
D) Установить заднюю часть обшивки (поз. 7), плотно
закрепить заднюю нижнюю панель (поз. 9) и состыковать
заднюю верхнюю панель (поз. 10) с болтами (поз. 8).
Прикрепить фиксаторы проводов (поз. 11) к задней
верхней панели.
E) Приподнять, сдвинув вперед, крышку панели управления,
предварительно отвинтив два боковых болта при
помощи
отвертки и направить в отверстия основания входящие
провода электропитания, а также исходящие провода
датчиков.
Присоединить панель управления к верхней панели
(поз. 12).
Установить верхнюю панель (поз. 12) в сборе с пультом
управления на боковые части кожуха.
F) Вставьте датчики приборов в манжеты, как показано
на рис. 22 и подключите пульт управления к
электропитанию, к горелке, насосам, и т.д. Закройте
крышку панели управления.
Проведите кабель горелки через зажимную панель
проводов (поз. 5) со стороны его выхода и зафиксируйте
кабель при помощи прилагаемого хомута.
Зафиксируйте маленькие панели (поз. 5) на боковых
панелях обшивки.
С обратной стороны котла аккуратно соедините
выходящие электрические кабели в связку при помощи
прилагаемого зажима.
G) Установите верхние продольные панели (поз. 13 и 14),
соединив их по бокам.
H) Прикрепите наклейки с данными о котле и его
установке (поз. 15) к боковой панели, предварительно
обезжирив необходимую часть растворителем.
Наклейки с данными находятся в конверте с
документацией.
