Последовательность установки датчиков.

Произведите установку датчиков в погружную гильзу,

расположенную в верхней части котла (см. рис. 27) в

следующей последовательности:

- датчик температуры (поз. 1),

- датчик термостат 1-й ступени (поз. 2),

- датчик термостат 2-й ступени (поз. 3),

- датчик предохранительного термостата (поз. 4),

- датчик термостата минимальной температуры (поз. 5). Для

улучшения контакта с котлом, рекомендуется опустить датчики

на самое дно погружной гильзы.

Далее установите дугообразную пружину (поз. 7) и

зафиксируйте провода датчиков при помощи пружины (поз. 6).

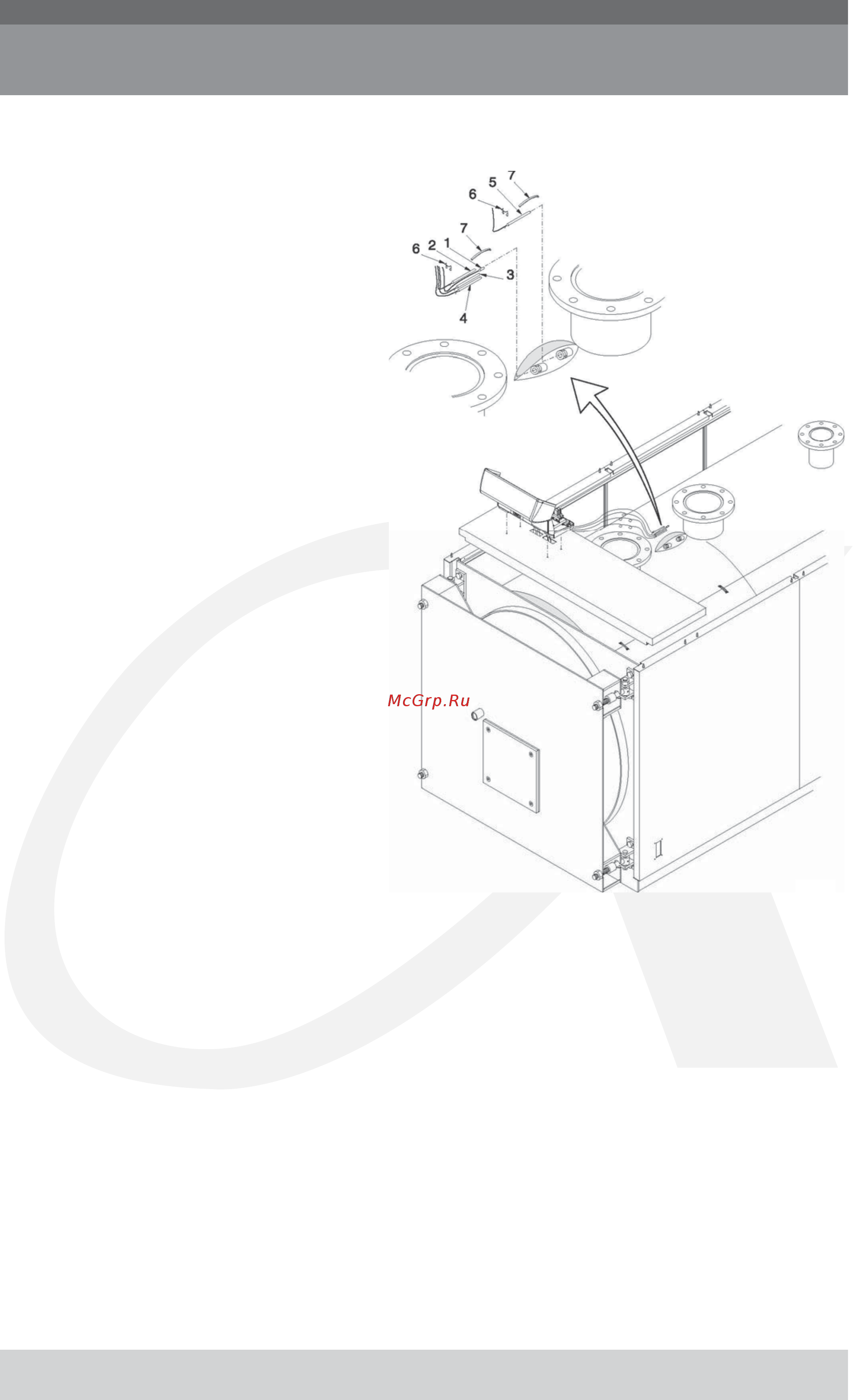

. 27

1 Датчик температуры.

2 Датчик термостат 1-й ступени

3 Датчик термостат 2-й ступените

4 Датчик предохранительного термостата

5 Датчик термостата минимальной температуры.

6 Предохранительная пружина.

Ду

гооб

азная п

ру

жина.
