28
;[ 5* ;*'
ALPHA E2650

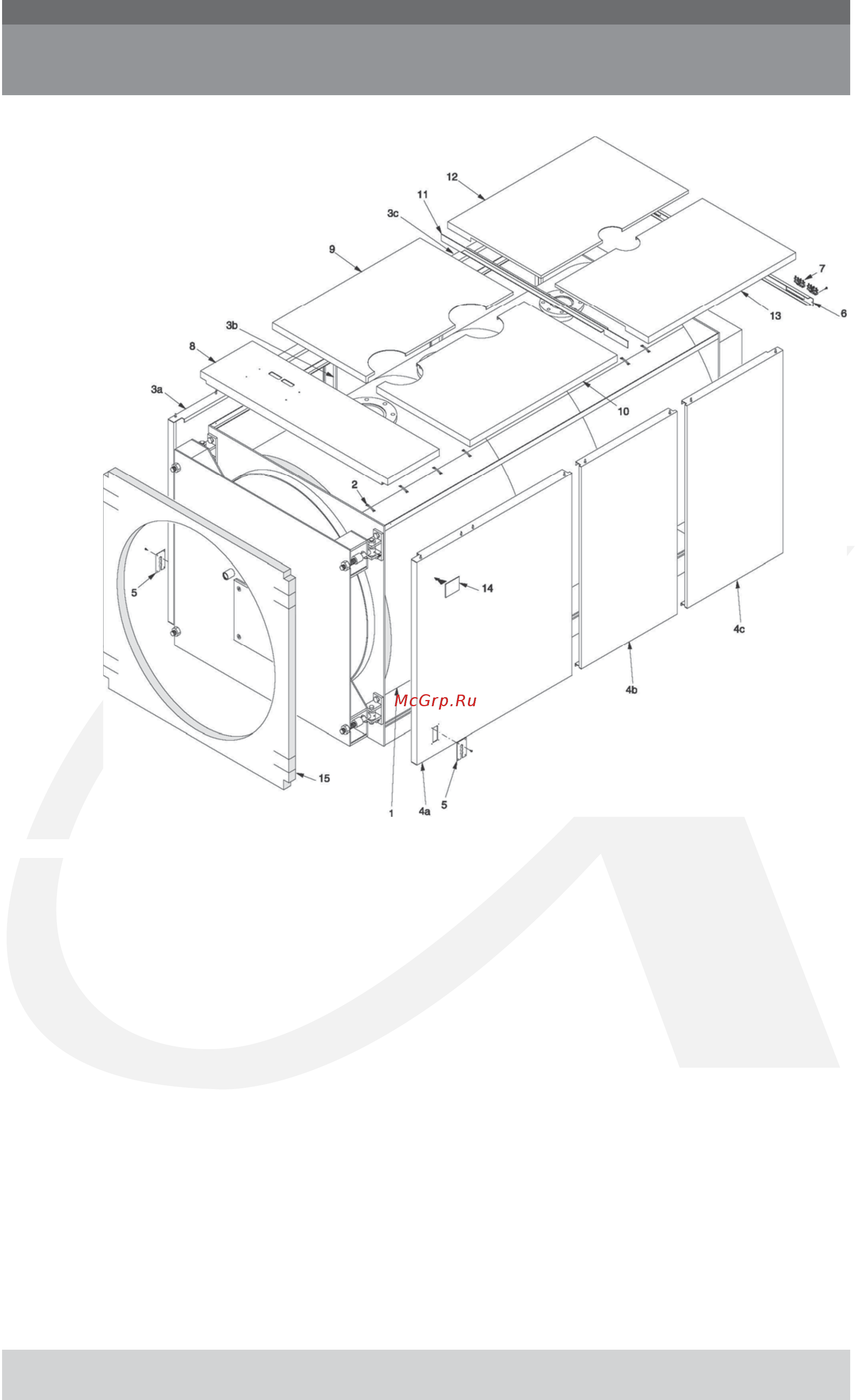

Последовательность монтажа (см. рис. 25)
. 25
A) Смонтировать теплоизоляцию корпуса котла (поз. 1) и
соединить его кромки при помощи эластичных зажимов
(поз. 2), поставляемых в коробке с аксессуарами,
закрепив их с внешней стороны.
Отрезать часть теплоизоляции таким образом, чтобы
открыть погружные гильзы для датчиков. Открыть дверь
топки и установить внешнюю часть теплоизолирующего
слоя (поз. 15), состыковав петли с соответствующими
прорезями в изоляции.
B) Развернуть боковые панели (поз. За, ЗЬ, 3 c и 4а, 4Ь, 4c)
таким образом, чтобы их профили оказались внизу, и
соединить их с прорезями, имеющимися в верхней
панели корпуса котла.
Для того чтобы определить, какая панель является
правой/левой, обратите внимание на расположение
отверстий на зажимной панели для проводов (поз. 5),
которая должна находиться ближе к передней части
обшивки.
C) Установить верхнюю заднюю часть обшивки (поз. 6).
Прикрепить фиксаторы проводов (поз. 7) к задней верхней
панели.
D) Приподнять крышку панели управления, предварительно
отвинтив два боковых болта при помощи отвертки и
направить в отверстия основания входящие провода
электропитания, а также исходящие провода датчиков.
Присоединить панель управления к верхней панели (поз. 8).
Положить верхнюю панель (поз. 8) в сборе с пультом
управления на боковые части кожуха.
E) Вставьте датчики приборов в манжеты, как показано на
рис. 27 и подключите пульт управления к электропитанию,
к горелке, насосам, и т.д. Закройте крышку панели
управления. Проведите кабель горелки через зажимную
панель проводов (поз. 5) со стороны его выхода и
зафиксируйте кабель при помощи прилагаемого хомута.
Зафиксируйте маленькие панели (поз. 5) на боковых
панелях обшивки.
С обратной стороны котла аккуратно соедините выходящие
электрические кабели в связку при помощи прилагаемого
зажима.
F) Установить верхние продольные панели (поз. 9 и 10),
соединив их по бокам.
G) Установить держатель верхних панелей (поз. 11) вставив
его под верхние панели с задней стороны.
Н) Установить верхние продольные панели (поз. 12 и 13),
соединив их по бокам.
I) Прикрепите наклейки с данными о котле и его установке
(поз. 14) к боковой панели, предварительно обезжирив
необходимую часть растворителем.
Наклейки с данными находятся в конверте с документацией.
http://www.alphatherm.ru
