3.16 - _#?# 

M?# # #

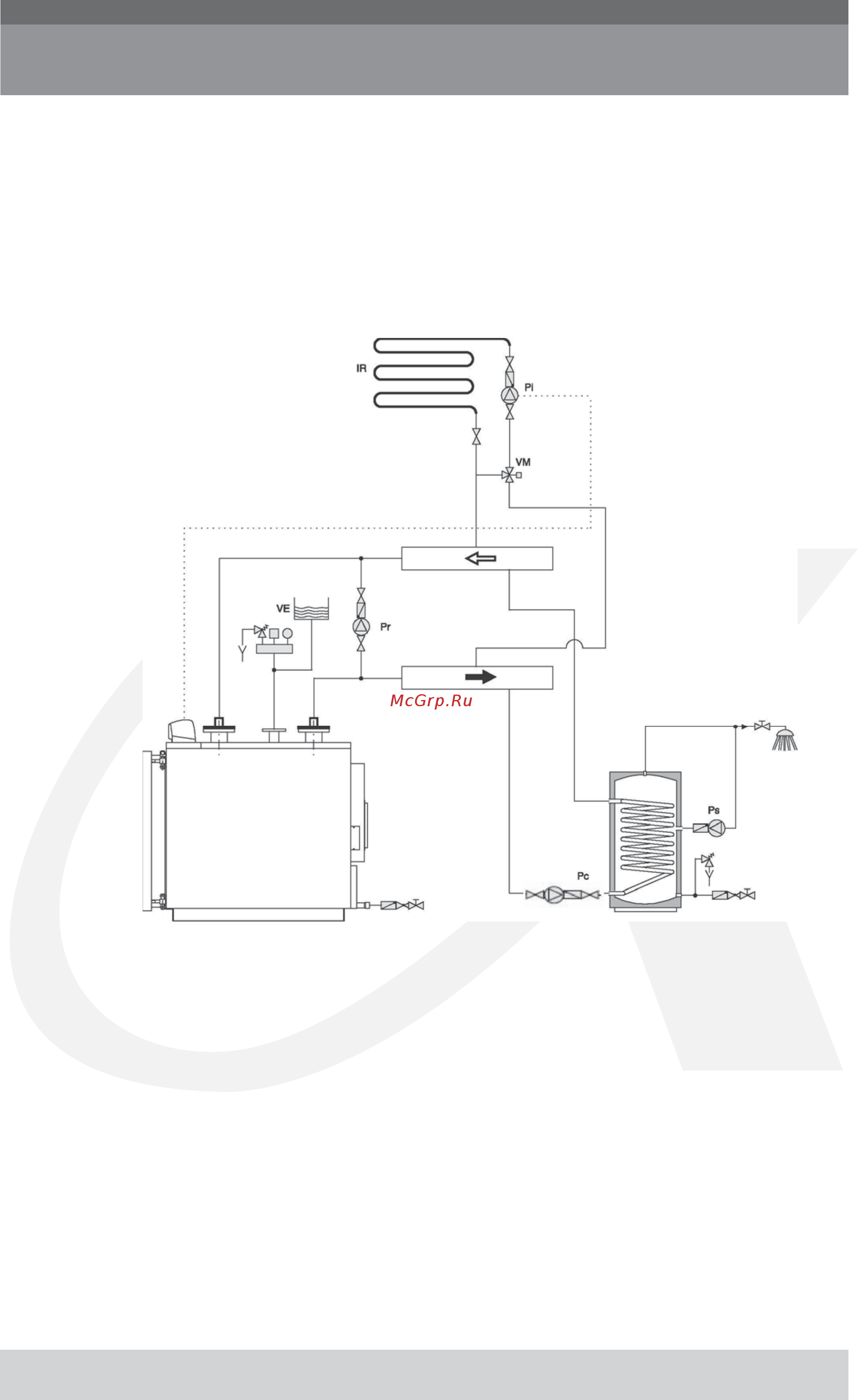

На рис. 30 и 31 приведены типовые схемы подключения котла к

системе отопления с приготовлением горячей воды. Напоминаем, что

котлы ALPHA E имеют принудительную циркуляцию.

 ALPHA E

:

Pr = ! 

VM = ! ! 

Pi =   

VE = #! 

IR =  

Ps = !   <,"

Pc =   ! <,"

TA = ! 

 



 

. 30

Стандартная панель управления котла ALPHA E автоматически

управляет выключением горелки, когда котел достигает заданной

на регулировочном термостате температуры.

Он также управляет насосом системы, который срабатывает только

при минимальной температуре в 50°C (температура защиты от

образования конденсата).

При достижении порога ниже 50°C (при понижении), насос системы

отключится.

Панель управления предназначена также для управления

двухступенчатыми или модулирующими горелками.

B данной конфигурации схемы насос загрузки бойлера (ГВС), при его

наличии, будет иметь приоритет перед насосом системы отопления.
