3-1
11 - RU
УСТАНОВЩИК
ПОЛЬЗОВАТЕЛЯТЕХНИК

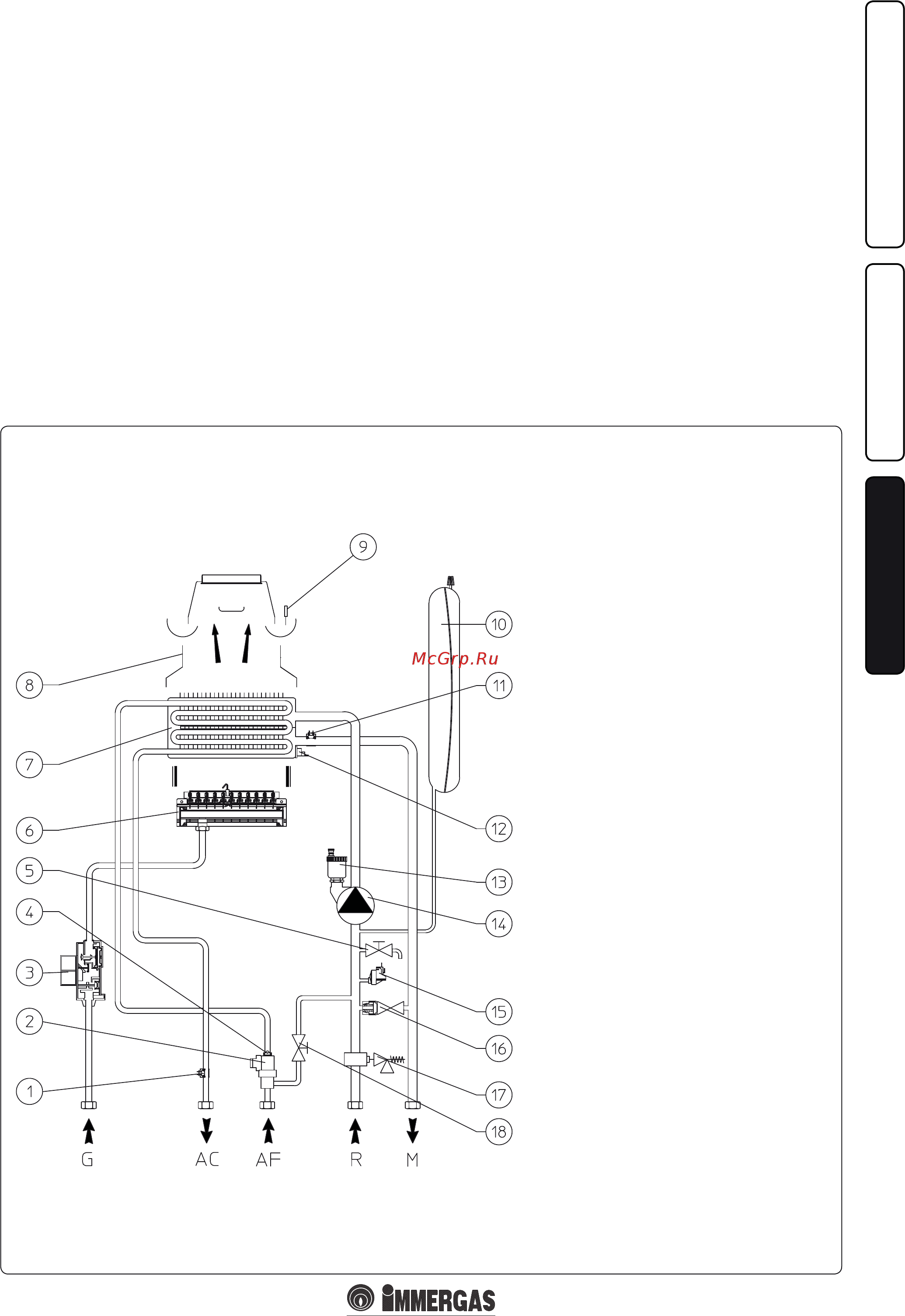

3.1 ГИДРАВЛИЧЕСКАЯ СХЕМА.
Условные обозначения:
1 - Сантехнический зонд
2 - Регулятор потока ГВС
3 - Газовый клапан
4 - Ограничитель потока
5 - Кран слива воды из системы
6 - Горелка
7 - Теплообменник быстрого вида
8 - Вытяжной кожух
9 - Реле давления дыма
10 - Расширительный бак установки
11 - Зонд подачи
12 - Предохранительное реле давления
13 - Клапан стравливания воздуха
14 - Циркуляционный насос бойлера
15 - Реле давления установки
16 - Байпас
17 - Предохранительный клапан 3 бар
18 - Кран заполнения системы
G - Подача газа
AC - Выход горячей сантехнической воды
AF - Вход сантехнической воды
R - Возврат из отопительной системы
M - Подача в отопительную систему
3
ПОДКЛЮЧЕНИЕ
БОЙЛЕРА К РАБОТЕ.
(НАЧАЛЬНАЯ ПРОВЕРКА)
При запуске в эксплуатацию бойлера
необходимо:
- проверить наличие сертификата о
соответствии установки;
- проверить соответствие используемого
газа, с тем на который настроен бойлер;
- проверить подключение к сети 230В-50Гц, с
соблюдением полярности L-N и заземления;
- включить бойлер и проверить правильность
зажигания;
- проверить что максимальный,
промежуточный и минимальный газовый
расход и соответствующее давление,
отвечает тем, что указаны в паспорте параг.
3.17;
- проверить включение защитного
устройства, в случае отсутствия газа и
затраченное на это время;
- проверить действие рубильника,
установленного перед бойлером;
- проверить существующую вытяжку
во время регулярной работы агрегата,
например при помощи тягомера,
расположенного сразу на выходе продуктов
сгорания агрегата;
- проверить, что в помещение не происходит
переполнение продуктов сгорания, даже во
время работы электровентиляторов;
- проверить работу регуляторов;
- запечатать устройство регулирования
газового расхода (при изменении
настройки);
- проверить производство ГВС;
- проверить непроницаемость
гидравлической цепи;
- проверить вентиляцию и/или
проветривание помещения, где
предусмотрена установка.
Если хотя бы одна из этих проверок имеет
негативный результат, установка не может
быть подключена.
