Immergas NIKE STAR 24 3 E [4/24] В соответствии с действующими нормативными требованиями вода в системе отопления должна пройти химическую обработку в целях уберечь систему и устройство от накипи
![Immergas NIKE STAR 24 3 E [4/24] В соответствии с действующими нормативными требованиями вода в системе отопления должна пройти химическую обработку в целях уберечь систему и устройство от накипи](/views2/1405560/page4/bg4.png)
1-4
1-3
4 - RU
1.3
.
(
II
2H3+
). Наши бойлеры разработаны для
работы на метане (G20) и на сжиженном нефтяном
газе (СНГ). Диаметр подающей трубы должен быть
большим или равным диаметру соединительного
патрубка бойлера 3/4”G. Перед осуществлением
подсоединения к газовой магистрали следует
произвести тщательную очистку всех труб, служащих
для подачи газа из нее к бойлеру, с целью удаления
возможных загрязнений, которые могут помешать
его правильному функционированию. Следует также
убедиться в том, что газ в ней соответствует тому, для
которого разработан бойлер (см. табличку номинальных
данных, помещенную на панели бойлера). В противном
случае следует произвести модификацию бойлера для
его адаптации к другому типу газа (см. “Модификация
устройств в случае изменения типа газа”). Следует также
замерить динамическое давление в магистрали (метана
или сжиженного нефтяного газа), предназначенной
для питания бойлера, и убедиться в его соответствии
требованиям, так как недостаточная величина давления
может сказаться на мощности агрегата и привести к
проблемам для пользователя.
Убедиться, что правильно произведено подключение
газового вентиля, следуя указаниям по монтажу,
приведённым на иллюстрации. Труба подачи горючего
газа должна иметь размеры, соответствующие
действующим нормативам, чтобы гарантировать
требуемый расход газа, подаваемого на горелку,
даже при максимальной мощности генератора и
обеспечивать эксплуатационные характеристики
агрегата (технические характеристики). Применяемые
соединения должны соответствовать действующим
нормам.
. Аппарат был изготовлен для
работы на газе без загрязнений, в обратном случае,
необходимо установить соответствующие фильтры
перед установкой, с целью обеспечения чистоты
горючего газа.
(
).
- Может случиться, что новые накопительные
резервуары сжиженного нефтяного газа, могут нести
осадки инертных газов (азот), которые обедняют
смесь, выделяемую на аппарат, провоцируя неполадки
в функционировании.
- По причине состава смеси сжиженного нефтяного
газа, во время хранения газа в резервуарах,
возможно, произвести проверку стратификации
компонентов смеси. Это может вызвать изменение
теплопроизводительности выделяемой смеси, а в
последствии и изменения эксплуатационных качеств
аппарата.
.
: перед тем как произвести подсоединение
бойлера, аккуратно очистить всю тепловую установку
(трубопроводную сеть, нагревающие тела и т.д.)
соответствующими декапирующими средствами или
антинакипинами в состоянии удалить загрязнения,
которые могут ухудшить работу котла.
В соответствии с действующими нормативными
требованиями, вода в системе отопления
должна пройти химическую обработку в целях
уберечь систему и устройство от накипи.
Гидравлические соединения должны быть произведены
рациональным путём, используя соединения на
шаблоне бойлера. Выход защитного клапана должен
быть подключён к специальному сливу. В противном
случае, если срабатывание спускного клапана приведет к
затоплению помещения, изготовитель бойлера не будет
нести ответственность.
Внимание: чтобы обеспечить долгий срок работы
бойлера, а также сохранить его характеристики
и эффективность, рекомендуется установить
комплект «дозатора полифосфатов» при
использовании воды, характеристики которой
могут способствовать образованию известковых
отложений. В соответствии с действующими
нормативными требованиями, в обязательном
порядке должна быть обработана вода,
жёсткость которой превышает 25° градусов по
французской шкале для системы отопления и
15° градусов по французской шкале для системы
водоснабжения, за счёт химической обработки
кондиционирования для мощности < 100 кВт или
за счёт смягчителя при мощности > 100 кВт.
. Бойлер Nike
Star 24 3 E на весь агрегат имеет класс защиты IPX4D.
Электрическая безопасность агрегата обеспечивается
только при его подсоединении к контуру заземления,
выполненному в соответствии с действующими
нормами безопасности.
: Компания Immergas S.p.A. снимает с себя
всякую ответственность за материальный ущерб и
вред для здоровья людей, могущие быть причиненными
в случае незаземления бойлера и несоблюдения
соответствующих норм безопасности.
Убедитесь также, что параметры электрической
сети соответствуют максимальной потребляемой
мощности, величина которой указана на табличке
номинальных данных, помещенной на стенке бойлера.
Бойлеры поставляются со шнуром электропитания
“X” без вилки. Кабель электропитания должен быть
включен в электрическую сеть напряжением 230 В
±10% и частотой 50 Гц с соблюдением полярности
LN и заземления
, на данной сети должен быть
предусмотрен однопозиционный переключатель
III категории перенапряжения. В случае замены
кабеля питания обратиться к квалифицированному
технику (например, к технику Авторизированного
Сервисного центра Immergas). Кабель электропитания
должен быть проложен в соответствии с указаниями.
В случае необходимости замены плавкого
предохранителя на регулировочном блоке используйте
быстродействующий предохранитель на силу тока 3,15
A. При подсоединении бойлера к сети электропитания
запрещается использовать переходники, шайбы,
предназначенные одновременно для нескольких
устройств, и удлинители.
1.4
.
К бойлеру можно подключить хронотермостаты
помещения.
Настоящие компоненты Immergas доступны как
комплекты отдельные от бойлера, и поставляются
по заказу.
Все хронотермостаты Immergas подсоединяются 2
проводами. Прочитать внимательно инструкцию
по установке и эксплуатации оснащённую с данным
комплектом.

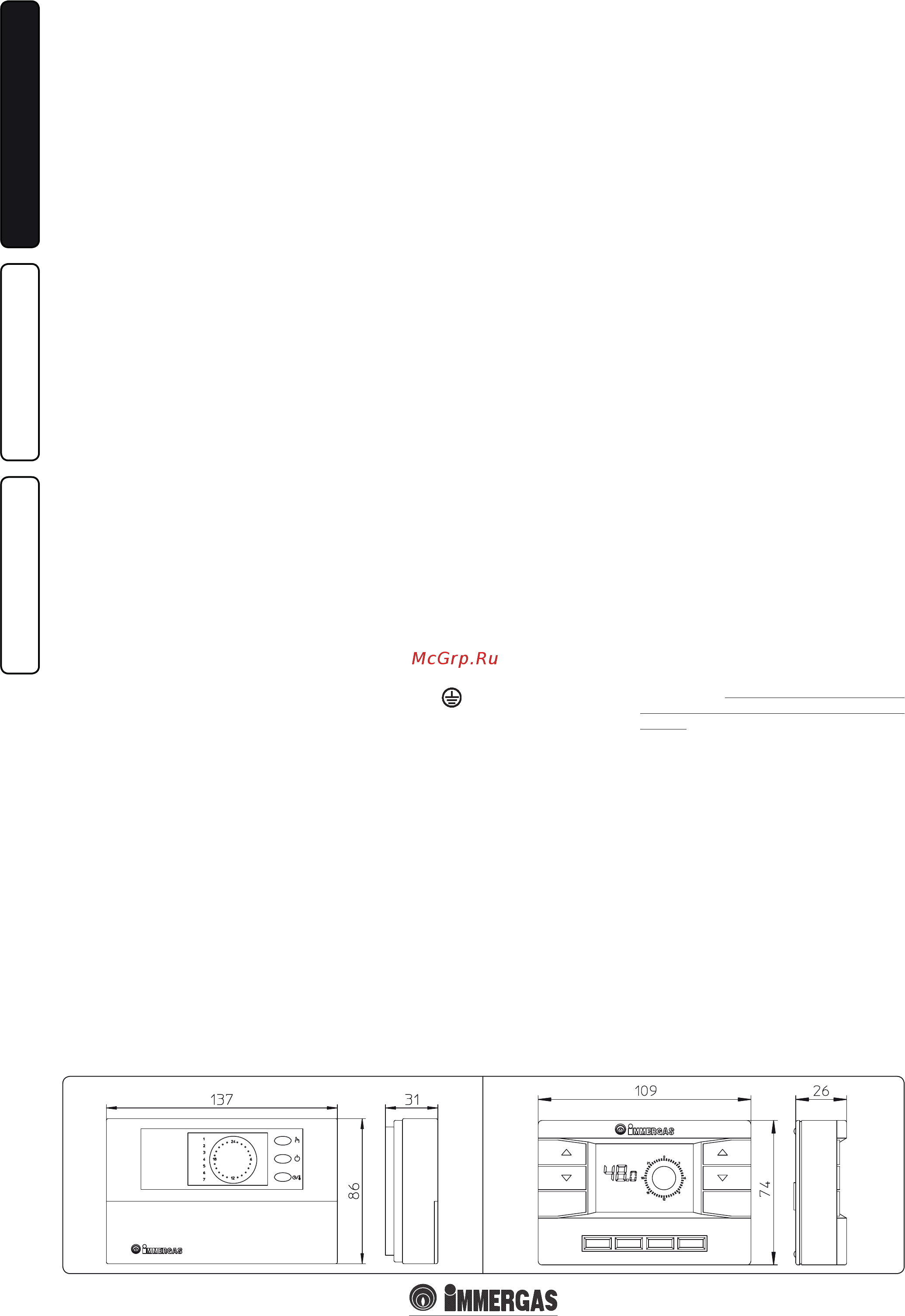

• Цифровой хронотермостат Вкл/Выкл (Илл. 1-3).
Хронотермостат позволяет:
- установить 2 значения температуры помещения:
дневное (температура - комфорт) и ночное
(пониженная температура);
- устанавливать до 4 различных недельных программ
включения и выключения;
- выбрать желаемый режим работы среди различных
вариантов:
• постоянная работа при темп. комфорт.
• постоянная работа при пониженной температуре.
• постоянная работа при противоморозной
регулируемой темп.
Хронотермостат питается от 2 щелочных батареек
1,5 В типа LR 6;
• Устройство Цифрового Дистанционного Управления
(Илл. 1-4)с работой климатического хронотермостата.
Панель Дистанционного Цифрового Управления
позволяет пользователю кроме вышеуказанных
функций, иметь под контролем, а главное под рукой,
всю необходимую информацию относительно работы
агрегата и термической установки с возможностью
заменить в любой момент предварительно введённые
параметры, не перемещаясь при этом туда, где
был установлен агрегат. Панель Дистанционного
Цифрового Управления оснащена самоконтролем,
который отображает на дисплее все возможные
неполадки работы бойлера. Климатический
хронотермостат встроен в панель дистанционного
управления и позволяет регулировать температуру
подачи установки, в зависимости от необходимости
отопления помещения, таким образом, что бы
получить желаемую температуру помещения с
высокой точностью, а значит и с очевидной экономией
затрат. Хронтермостат питается непосредственно от
бойлера с помощью тех же 2 проводов, которые
служат для передачи данных между бойлером и
хронотермостатом.
/
(). Нижеописанные операции, должны
бать произведены, после отключения напряжения от
агрегата. Термостат или хронотермостат помещения
Вкл/Выкл подключается к клеммам 40 и 41, удаляя
перемычку X40 (Илл. 3-2). Убедиться, что контакт
термостата Вкл/Выкл «сухого» типа, то есть не зависит
от напряжения сети, в противном случае получит ущерб
электронный блок регулирования. Дистанционное
Цифровое Управление должно быть подключено к
клеммам 40 и 41, удаляя перемычку Х40 на электронном
блоке (бойлера), (Илл. 3-2).
: В случае использования Цифрового
Дистанционного Управления, необходимо предоставить
две отдельных линии, согласно действующим
нормативным требованиям, касающихся электрических
установок. Весь трубопровод котла не должен
никогда быть использован как клемма заземления
электропроводки и телефонной линии. Убедиться в этом
перед электрическим подключением бойлера.
1.5 .
Необходимо чтобы в помещении, куда устанавливается
бойлер, был доступ для такого количества воздуха,
которое необходимо для настройки горения газа и
