13
установка instalare
Гидравлические соединения

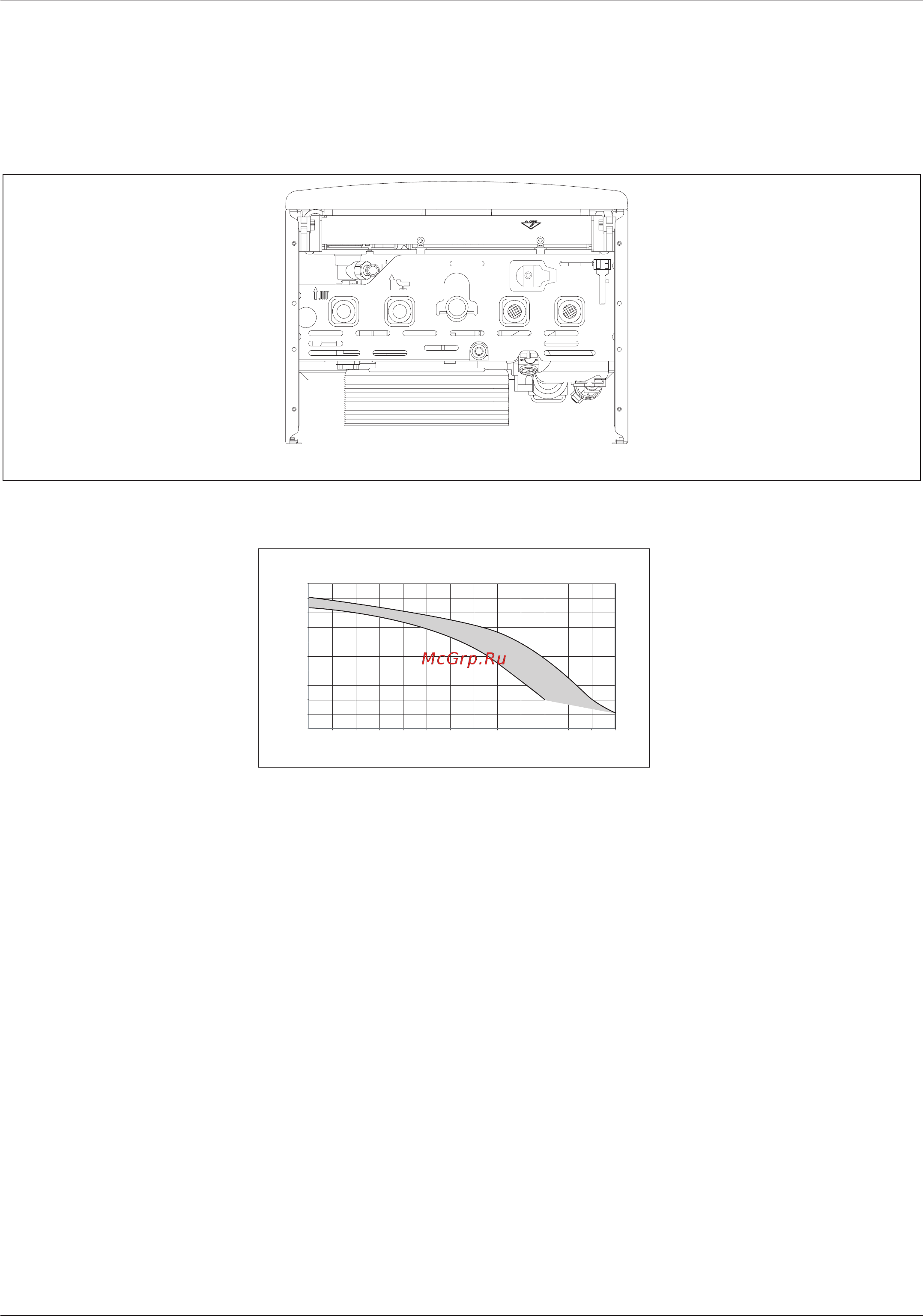

На рисунке показана схема подключения трубопроводов воды и
газа к котлу. Убедитесь, что максимальное давление в водопроводе
не выше 0,6 МПа (6 бар); если выше, необходимо обязательно
установить редуктор давления.
Обозначения
Для расчета размеров
трубопроводов и нагревательных
приборов контура отопления
остаточное давление следует
рассчитывать как функцию
от требуемого расхода воды,
принимая во внимание
характеристику циркуляционного
насоса.
Racordarea la reţeaua de apă (hidraulică)
În fi gură sunt reprezentate racordurile pentru racordarea centralei
la reţeaua de apă (hidraulică) şi la instalaţia de gaz. Fiţi atenţi ca
presiunea maximă a reţelei de apă să nu depăşească 6 bar, în caz
contrar este necesară instalarea unui reductor de presiune.
Racorduri hidraulice
Pentru dimensionarea tuburilor şi a
radiatoarelor instalaţiei de încălzire se
evaluează valoarea de nivel rezidual in
funcţie de debitul (capacitatea) cerut/
ă, în funcţie de valorile prezentate pe
grafi cul pompei de recirculare.
Reprezentarea gra că a debitului rezidual pompa de
recirculare
Остаточное давление при ΔT 20 °C
0
50
100
150
200
250
300
350
400
450
500
0 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300
mbar
l/h
Предохранительный клапан
Присоедините дренажную трубку (входящую в комплект поставки)
к выходу предохранительного клапана F.
Дренажный патрубок предохранительного клапана (см. рисунок)
следует соединить с дренажным сифоном так, чтобы можно было
визуально убедиться в работоспособности предохранительного
клапана. В противном случае может быть причинен вред людям,
домашним животным и имуществу. За указанные травмы и ущерб
производитель ответственности не несёт.
Промывка контура отопления
Если котел подключается к существующему контуру отопления,
в воде могут иметься различные примеси, способные оказать
вредное воздействие на котел, приводящее к сокращению срока его
службы. Перед демонтажем старого котла обязательно обеспечьте
тщательную промывку системы от загрязнений, способных оказать
вредное воздействие на котел. Обязательно убедитесь, что емкость
расширительного бака соответствует объему воды в контуре
отопления.
Dispozitivul de suprapresiune
Fixati teava de scurgere pentru supapa de siguranta F inclusa in
pachetul cu manualul de utilizare si instalare.
Evacuarea dispozitivului de suprapresiune trebuie să fi e conectată la
un sifon de purjare care poate fi controlat cu ochiul liber, pentru a evita
- în cazul intervenţiei acestuia - vătămarea persoanelor, animalelor şi
deteriorarea bunurilor, de care constructorul nu este responsabil.
Curăţarea instalaţiei de încălzire
În cazul instalării la instalaţii vechi deseori este sesizată prezenţa
substanţelor şi aditivilor în apă şi care ar putea infl uenţa in mod negativ
funcţionarea şi durata de viaţă a noii centrale. Înainte de înlocuire
este necesari să se efectueze o spălare atentă a instalaţiei pentru a
îndepărta eventualele reziduuri sau murdăriile care pot compromite
corecta funcţionare a centralei. Verifi caţi dacă vasul de expansiune are
o capacitate adecvată conţinutului de apă al centralei.
A B
C
DE
F
H
I
G
A = Патрубок подающей линии
контура отопления
B = Патрубок горячей воды контура
ГВС
C = Вход газа
D = Патрубок холодной воды
контура ГВС
E = Патрубок возвратной линии
контура отопления
F = Сливной патрубок
предохранительного клапана
G = Электромагнитный клапан
подпитки
H = Сливной кран
I = Магнитный ключ
A = Tur Instalatie
B = Lesire apa calda
C = Intrare gaz
D = Inrare apa rece
E = Retur Instalatie
F = Evacuare dispozitiv
suprapresiune
G = Electrovalvă de umplere
H = Robinet de golire
I = Magnet
