15
установка instalare
Tipologia de conectare a centralei la coşul de fum
- conectarea coaxială a centralei la coşul de fum de aspirare/ evacu-
are,
- conectarea dublă a centralei la coşul de fum de evacuare cu aspi-
rarea aerului din exterior,
- conectarea dublă a centralei la coşul de fum de evacuare cu aspi-
rarea aerului din ambient.
La conectarea centralei la coşul de fum trebuie să fi e folosite pro-
duse rezistente la condens. Pentru lungimi şi schimbări de direcţie a
conectărilor consultaţi tabelul tipologiei de evacuare.
Kit-urile de conectare aspirare (evacuare gaze arse sunt furnizate sepa-
rat de aparat în funcţie de diferitele soluţii de instalare. Centrala este
prevăzută pentru racordarea la un sistem de aspirare şi evacuare gaze
arse coaxial.
Racordarea centralei la coşul de fum este efectuată la toate aparatele
cu tuburi coaxiale Ø80/80.
Pentru pierderile de sarcină ale conductelor consultaţi catalogul gaze
arse. Rezistenţa suplimentară trebuie luată in consideraţie la dimensiu-
nea de mai sus.
Pentru metoda de calcul, valorile lungimilor echivalente şi exemplele
de instalare consultaţi catalogul gaze arse.
ATENTIE
Asigurati-va ca nu sunt obstructionate conductele de evacuare si
ventilare.
Asigurati-va ca nu prezinta scapari de gaze conductele de evacuare gaze
arse
Centrala este dispusă pentru a fi racordată la un sistem de aspirare şi
evacuare a gazelor de ardere coaxial, 60/100.
Pentru a utiliza tipul de montaj cu două conducte separate (una de
aspiraţie şi alta de evacuare), este necesar să folosiţi una din cele două
prize de aer.

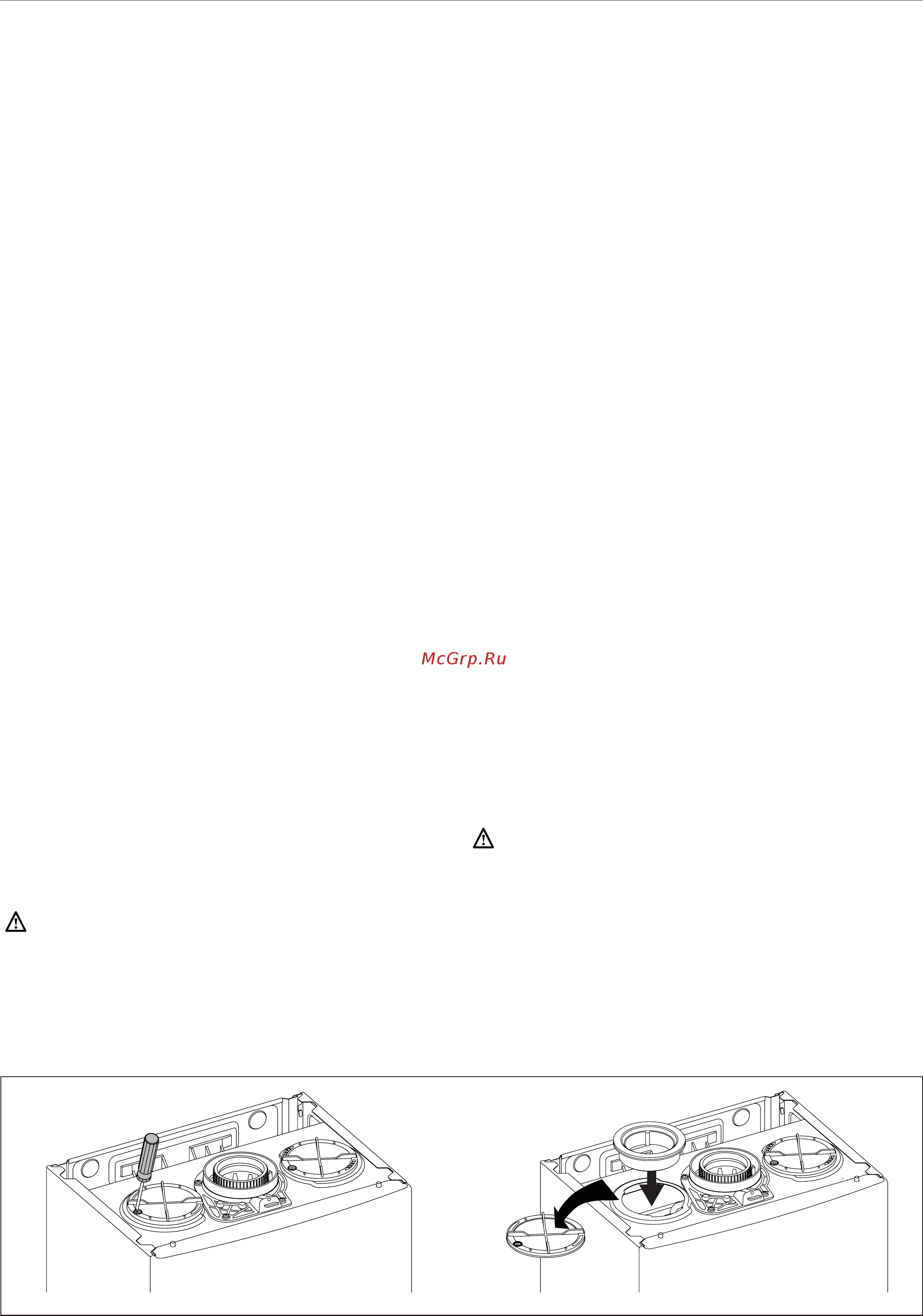

Îndepărtaţi capacul deşurubând şurubul şi introduceţi racordul pentru
priza de aer, fi xând-o cu şurubul din dotare.
Подключение дымохода/воздуховода
− коаксиальная система (по типу «труба в трубе»), предназначенная
для подачи воздуха и отвода продуктов сгорания;
− раздельная система для отвода продуктов сгорания и подачи
воздуха снаружи помещения;
− одноканальный дымоход для удаления продуктов сгорания,
подача воздуха осуществляется из помещения.
В соединении котла с дымоходом/воздуховодом разрешается
использовать только материалы и компоненты, стойкие к
воздействию конденсата. Сведения о длинах и ориентации
соединительных элементов см. в таблице «Типы и длины
трубопроводов подачи воздуха и отвода продуктов сгорания».
Комплекты принадлежностей для подключения дымохода/
воздуховода в комплект поставки котла не входят, подлежат заказу
для конкретного типа соединения.
Все котлы рассчитаны на подачу воздуха и отвод продуктов
сгорания через коаксиальную систему диаметром 60/100 мм или
раздельную систему диаметрами 80/80.
В случае потерь давления в трубопроводах, при выборе размеров
дымохода/воздуховода следует учитывать дополнительное
аэродинамическое сопротивление (см. каталог принадлежностей
для дымоходов/воздуховодов).
Порядок расчета, эквивалентные длины и варианты установки см.
в каталоге принадлежностей для дымоходов/воздуховодов.
ОСТОРОЖНО!
Убедитесь, что трубопроводы подачи воздуха и отвода продуктов
сгорания свободны от сторонних предметов и не имеют
неплотностей.
Для подключения раздельной системы используйте только одно из
двух отверстий для подачи воздуха. Ослабьте винт, демонтируйте
заглушку, установите вставку воздухозаборника и закрепите
комплектным винтом.
Подача воздуха и отвод продуктов сгорания
Котел допускает установку типа B (подача воздуха из помещения) и
типа C (подача воздуха снаружи).
Во избежание попадания продуктов сгорания в систему
воздуховодов тщательно выполните монтаж уплотнений в
соответствии с данным руководством.
Установку системы отвода продуктов сгорания производите
осторожно, чтобы не нарушить уплот¬нения и не допустить
попадание продуктов сгорания в воздуховод.
Горизонтальные участки трубопроводов должны иметь уклон не
менее 3 %, для предотвращения скопления конденсата.
Установка по типу B допускается в помещениях с надлежащей
вентиляцией и подачей воздуха, в соответствии с действующими
нормами и правилами. В помещениях, в которых возможно
присутствие коррозионно-активных паров в воздухе (например,
прачечные, парикмахерские, гальваноучастки и т.д.) следует
исполь¬зовать только установку типа C (с подачей воздуха извне
помещения). Это обеспечивает защиту котла от коррозии.
При монтаже коаксиальной (сдвоенной) системы дымоудаления/
подачи воздуха необходимо использовать только оригинальные
принад¬лежности.
Дымоход не должен соприкасаться или проходить в
непосредственной близости от легковоспламеняемых материалов,
а также проходить через конструкции здания, изготовленные с
использованием легковоспламеняемых материалов. Соединение
должно быть выполнено так, чтобы обеспечить защиту от
попадания конденсата в котел.
При замене старого котла также следует заменить элементы
системы вентиляции и отвода продуктов сгорания.
Racordarea conductelor de Aspiraţie şi Evacuare gaze arse
Centrala este adecvată pentru funcţionarea in modalitatea B luând aer
din ambient şi in modalitatea C luând aer din exterior.
La instalarea unui sistem de evacuare fi ţi atenţi la izolări pentru a evita
infi ltrările de gaze arse în circuitul de aer.
Tuburile instalate orizontal trebuie să aibă o înclinare (3%) în sus pentru
a evita stagnarea condensului.
În cazul instalării de tip B încăperea în care centrala este instalată tre-
buie să fi e ventilată de o priză de aer adecvată şi in conformitate cu
normele în vigoare. În încăperile cu riscuri de vapori corozivi (de exem-
plu: spălătorii, saloane de coafură, medii pentru procese galvanice, etc.)
este foarte important să se utilizeze instalarea de tip C cu alimentare
(luare) de aer din exterior, pentru combustie. În acest mod se protejează
centrala de efectele coroziunii.
Pentru realizarea unui sistem de aspirare /evacuare de tip coaxial este
obligatorie folosirea accesoriilor originale.
Conductele de evacuare gaze arse nu trebuie sa intre în contact cu
materiale infl amabile si nici nu trebuie sa fi e instalate în apropierea
acestora, si nici nu trebuie sa strabata structuri sau pereti din materiale
infl amabile.
Joncţiunea (racordarea) tuburilor de evacuare gaze arse este realizată
cu racord (mufă) tată/mamă şi garnitură de etanşeizare. Racordurile
trebuie să fi e puse împotriva sensului de scurgere a condensului.
