6
описание котла descrierea produsului
ABCDEFGHIL123456
auto
bar
16
17
18

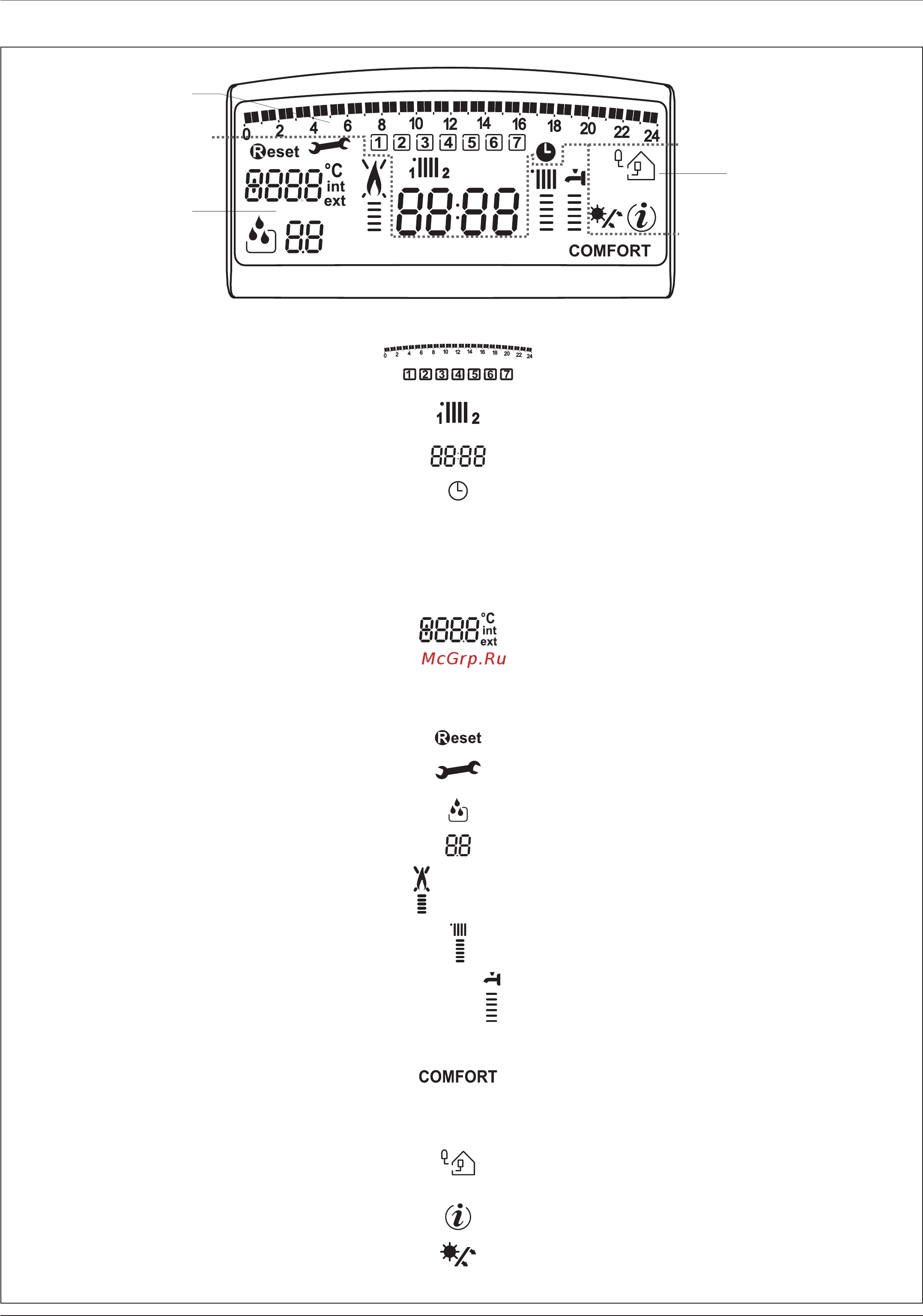

Дисплей
16. Индикаторы таймера - программатора 16. Programare orară saptamenal:
Режим работы
Programare orară
День недели (Пон., …Воскр.)
Ziua săptămânii (lun...dum)
Зона 1 – котел работает в режиме, отображаемом
на дисплее, зона 2 – котел работает по
программатору в режиме отопления
Indicaţii referitoare la vizualizare/reglare program orar
(zona 1 şi zona 2) pentru încălzire
Дата и время Data şi Ora
Котел работает по программатору в режиме
отопления
Programare orară activată
17. Индикация: сервис и диагностика 17. Functionare şi diagnostic
Цифровые индикаторы:
- состояние котла и уставка температуры
- настройки меню
- отображение кодов неисправностей
- отображение температуры воздуха в помещении
(только при подключении регулятора температуры
по шине передачи данных – дополнительный
аксессуар)
- отображение температуры наружного
воздуха (при подключении внешнего датчика
– дополнительный аксессуар)
Cifre pentru indicaţii:
- stare cazan şi temperaturi detectate
- reglări meniu
- semnalare coduri eroare
- Vizualizare temperatură internă
(numai cu dispozitiv BUS conectat)
- Vizualizare temperatură externă
(cu sonda conectată)
Требуется нажать кнопку сброса (RESET)
Cerere tastă Reset
Необходима техническая помощь
Cerere intervenţie asistenţă tehnică
Требуется подпитка контура отопления
(в процессе подпитки индикатор мигает)
Cerere umplere instalaţie
- apasati butonul de umplere
Цифровой индикатор давления
Manometru digital
Индикатор наличия пламени или отключения котла
Semnalare fl acără sau blocare funcţionare
Работа в режиме отопления и отображение уровня
установленной температуры
Funcţionare circuit încălzire şi indicare nivel
temperatură reglată
Работа в режиме ГВС и отображение уровня
установленной температуры
Funcţionare circuit sanitar şi indicare nivel
temperatură reglată
Бегущая строка / отображение сообщений для
пользователей
ABCDE...
Text cu derulare
Активирована функция “Комфорт” (контур ГВС)
Confort circuit sanitar activa
18. Индикация внешних устройств контроля и
управления
18. Control ambiental si gestiune periferice
Работа в АВТОМАТИЧЕСКОМ режиме (активен режим
автоматического регулирования температуры -
функция AUTO) с отображением внутренних или
внешних датчиков температуры
Termoreglare activată
(Senzori interni / Senzor extern )
Функция INFO
Vizualizare meniu Informaţii
Солнечный коллектор
(подключается дополнтельно)
Solar Clip-in conectat (optional)
Display
