14
установка instalare

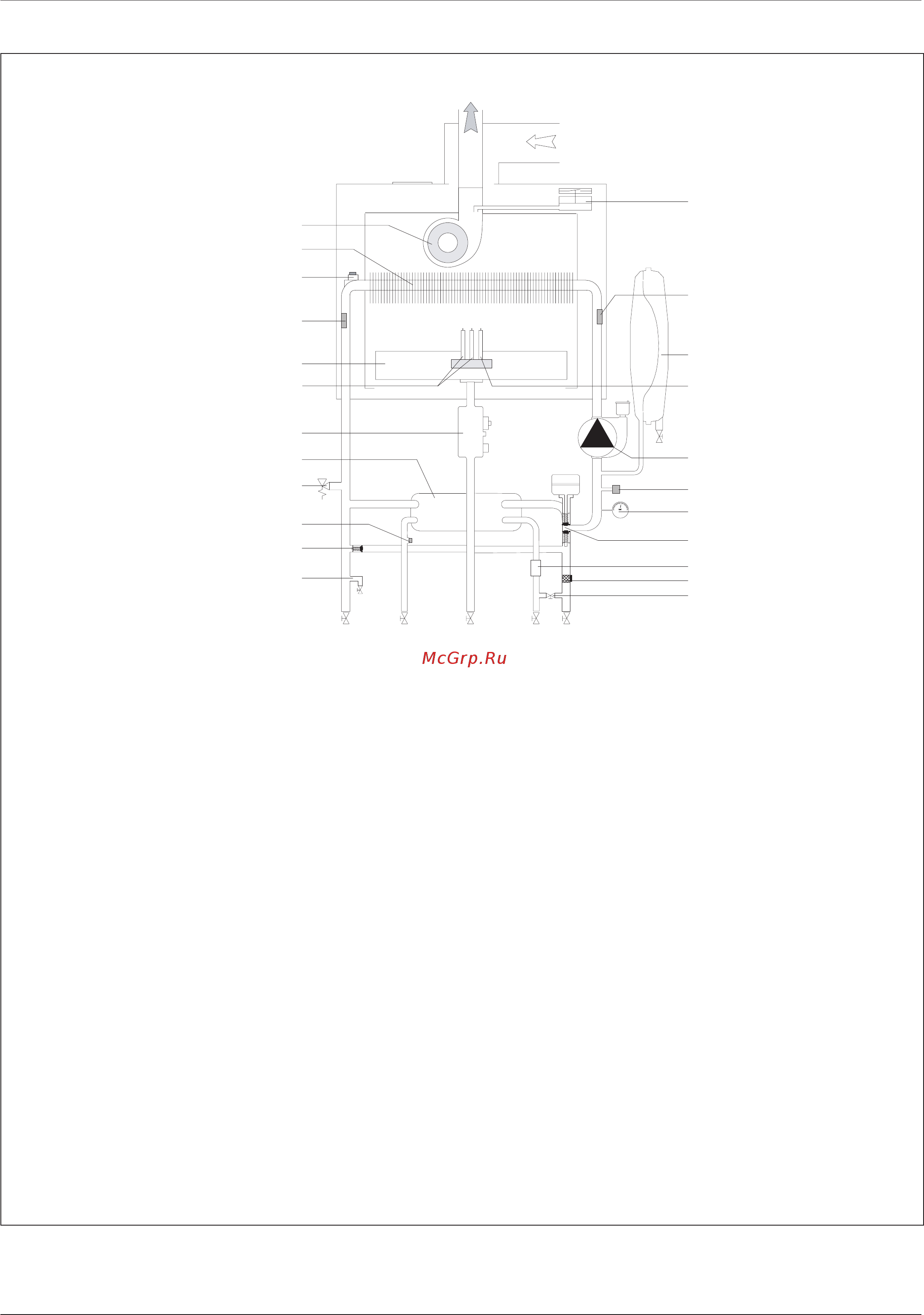

Гидравлическая схема
Schema hidraulică
A B
C
DE
1
3
2
4
9
11
10
12
13
14
15
16
17
18
19
21
20
22
23
8
5
7
6
Обозначения:
1. Модулируемый вентилятор
2. Первичный теплообменник
3. Термостат перегрева
4. Датчик температуры в подающей линии контура отопления
5. Горелка
6. Электроды розжига
7. Газовый клапан
8. Вторичный пластинчатый теплообменник
9. Предохранительный клапан (3 бара)
10. Датчик температуры в контуре ГВС
11. Автоматический байпас
12. Сливной кран
13. Электромагнитный клапан
14. Фильтр контура отопления
15. Датчик расхода контура ГВС
16. Трехходовой клапан
17. Манометр
18. Датчик давления воды
19. Циркуляционный насос с автоматическим переключением
скоростей и воздухоотводчиком
20. Электрод контроля пламени
21. Расширительный бак
22. Датчик температуры в обратной линии контура отопления
23. Реле давления дымовых газов (прессостат)
Legendă:
1. Electroventilator
2. Schimbator principal
3. Termostat supratemperatură
4. Sonda tur încalzire
5. Arzator
6. Electrod de aprindere
7. Valva gaz
8. Schimbator de caldura secundar in placi
9. Vana cu 3 cai motorizata
10. Sonda apa menajera
11. By-pass automat
12. Robinet de golire
13. Electrovalvă de umplere
14. Filtru circuit încălzire
15. Fluxmetru c. sanitar
16. Vana cu 3 cai motorizata
17. hidrometru
18. Senzor de presiune
19. Pompa de recirculare cu ventil aerisire
20. Electrod aprindere fl acără
21. Vas de expansiune
22. Sonda retur încalzire
23. Presostat aer
