21
пуск в эксплуатацию punerea în funcţiune
Подача газа
Действуйте следующим образом:
− Убедитесь, что тип газа в системе соответствует указанному на
заводской табличке котла.
− Откройте окна и двери.
− Убедитесь в отсутствии открытого огня и источников искр.
− Проверьте газогорелочную часть котла на герметичность. Для
этого при перекрытом (выключенном) клапане подачи газа
перекройте и снова откройте основной газовый вентиль. В
течение 10 мин счетчик не должен регистрировать расхода
газа.
Alimentare Gaz
Procedaţi în următorul mod:
- verifi caţi dacă tipul de gaz furnizat corespunde cu cel indicat pe pla-
ca de timbru a centralei;
- deschideţi uşile şi ferestrele;
- evitaţi apariţia scânteilor şi fl ăcărilor libere;
- verifi caţi etanşeitatea instalaţiei de combustibil cu robinetul de in-
terceptare al centralei pus pe închis şi ulterior deschis, iar valva de
gaz închisă (dezactivată), timp de 10 minute contorul (sesizorul de
gaz) nu trebuie să indice nici o trecere de gaz.
- По окончании проверьте, полностью ли удален воздух из
контура отопления, если нет, повторите цикл.
- Стравите воздух из радиаторов.

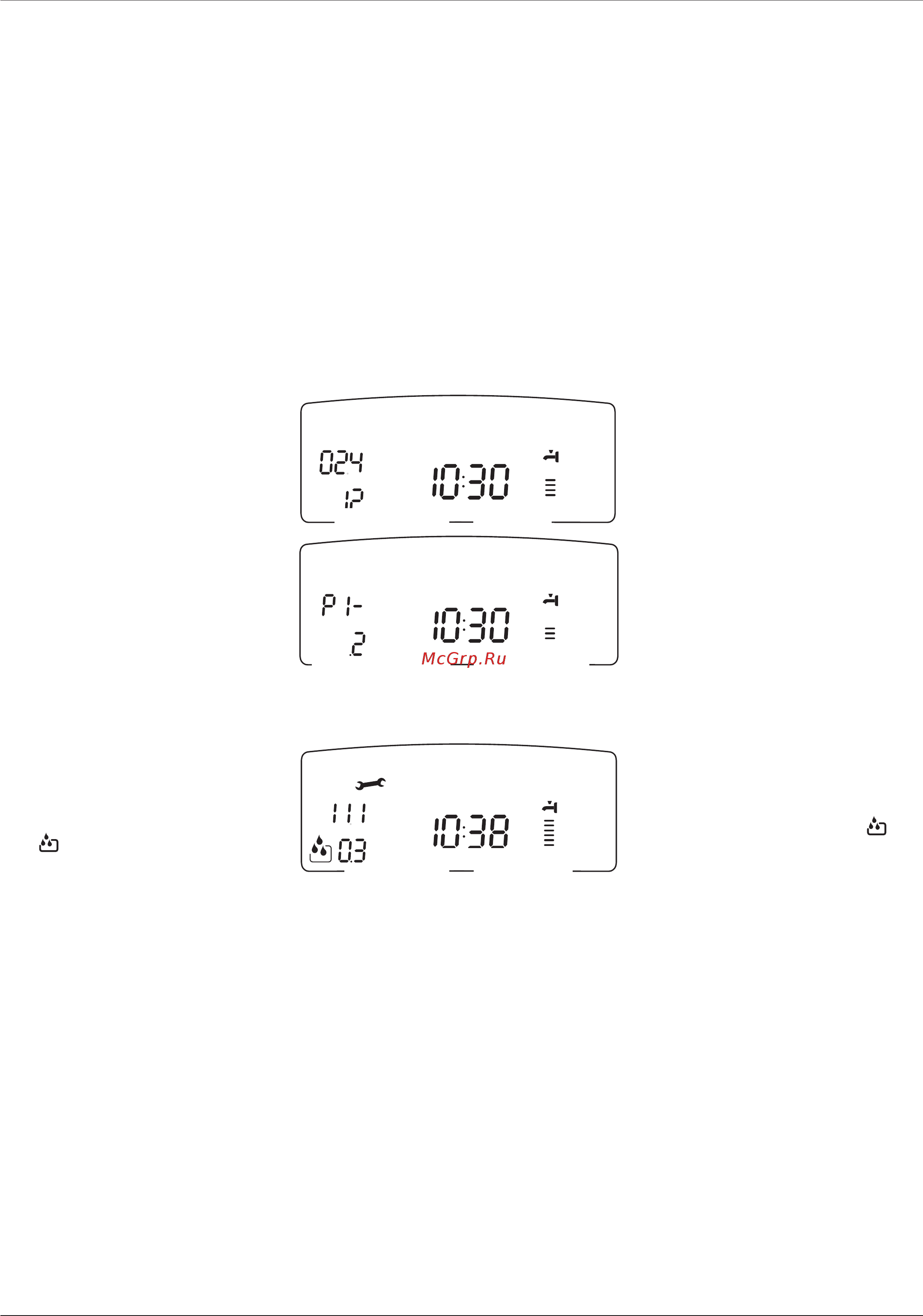

- Убедитесь, что давление в системе
(отображается на дисплее) не
менее 1,2 бар. В противном случае
на дисплее загорится символ
, означающий недостаточное
давление.
- Для подпитки контура отопления нажмите на кнопку
“Полуавтоматическая подпитка”.
- Откройте кран подачи холодной воды, дождитесь полного
удаления воздуха из контура.
- Дымоход должен быть надлежащих размеров и не содержать
препятствий для удаления продуктов сгорания.
- Убедитесь в том, что открыты необходимые вентиляционные
отверстия в помещении (они должны быть при установке по
типу B).
2. Откройте газовый кран, проверьте на герметичность все
уплотнения: счетчик не должен показывать расхода газа. При
наличии утечек устраните их.
3. Включите котел, с помощью кнопки MODE (режим), выбрав
режим отопления или ГВС.
Первый пуск в эксплуатацию
1. Убедитесь, что:
- Главный газовый кран перекрыт.
- Электрические соединения выполнены. Еще раз убедитесь,
что зеленый (желтый) провод подключенк надежному
заземлению.
- Поднимите колпачок автоматического воздухоотводчика
циркуляционногонасоса с помощью отвертки.
- Включите котел, нажав кнопку ON/
OFF (ВКЛ/ОТКЛ). С помощью кнопки
MODE (режим) выберите режим
ожидания, при котором отсутствует
запрос на включение в режиме
отопления или ГВС.
- Запустите цикл принудительного
автоматического удаления
воздуха из контура отопления
(“АТИВОЗДУХ”), для чего
нажмите и удерживайте 5 с
кнопку ESC. Запустится цикл
продолжительностью примерно 7
мин. Для отключения этого режима,
нажмите кнопку ESC (отмена).
Estate
bar
Premi Puls Riempim
bar
Disarezione in corso
bar
Prima pornire
1. Asiguraţi-vă că:
- robinetul de gaz este închis;
- racordarea electrică este efectuată în mod corect. Asiguraţi-vă în
orice caz că fi rul de împământare verde/galben este racordat la o
instalaţie de împământare bună;
- ridicaţi, cu ajutorul unei şurubelniţe, dopul valvei de suprapresiune,
automată;
- puneţi în funcţiune cazanul (apăsând
tasta On/Off ) şi selectaţi cu tasta MODE
modalitatea stand-by; cazanul nu primeşte
nici o cerere, nici de la circuitul de încălzire,
nici de la cel sanitar.
- activaţi ciclul de aerisire apăsând tasta
ESC timp de 5 secunde.
Cazanul va începe un ciclu de dezaerare
care va dura cam 7 minute; în caz de
necesitate, acesta poate fi întrerupt
apăsând tasta ESC.
- la terminarea acestuia, verifi caţi să nu mai existe aer în instalaţie;
în caz contrar, repetaţi operaţia;
- aerisiţi caloriferele;
- verifi caţi ca presiunea instalaţiei (după
cum este vizualizată pe ecran) să fi e
mai mare de 1,2 bari; în caz contrar, pe
display se va aprinde simbolul
, ceea
ce indică o presiune insufi cientă;
- umpleţi cazanul apăsând tasta Filling. Ecranul va afi şa mesajul
“riempimento in corso”
- conducta de evacuare a gazelor de ardere trebuie să fi e adecvată
şi fără nici un obstacol
- asiguraţi-vă că toate fantele de aerisire / ferestrele din încăpere
sunt deschise (instalarea tip B).
2. Deschideţi robinetul de gaz şi verifi caţi etanşeitatea racordurilor,
inclusiv cele ale centralei, verifi când ca aparatul de măsură să nu
semnaleze nici o trecere de gaz. Eliminaţi eventualele scăpări de
gaz.
3. Puneţi în funcţiune cazanul selectând cu Tasta MODE funcţionarea
(încălzire sau apă caldă menajeră).
vară
Летний режим
apasati butonul
de umplere
Нажать кнопку
«Полуавтоматическая
подпитка»
Режим АНТИВОЗДУХ
Ciclu de aerisire
