20
пуск в эксплуатацию punerea în funcţiune

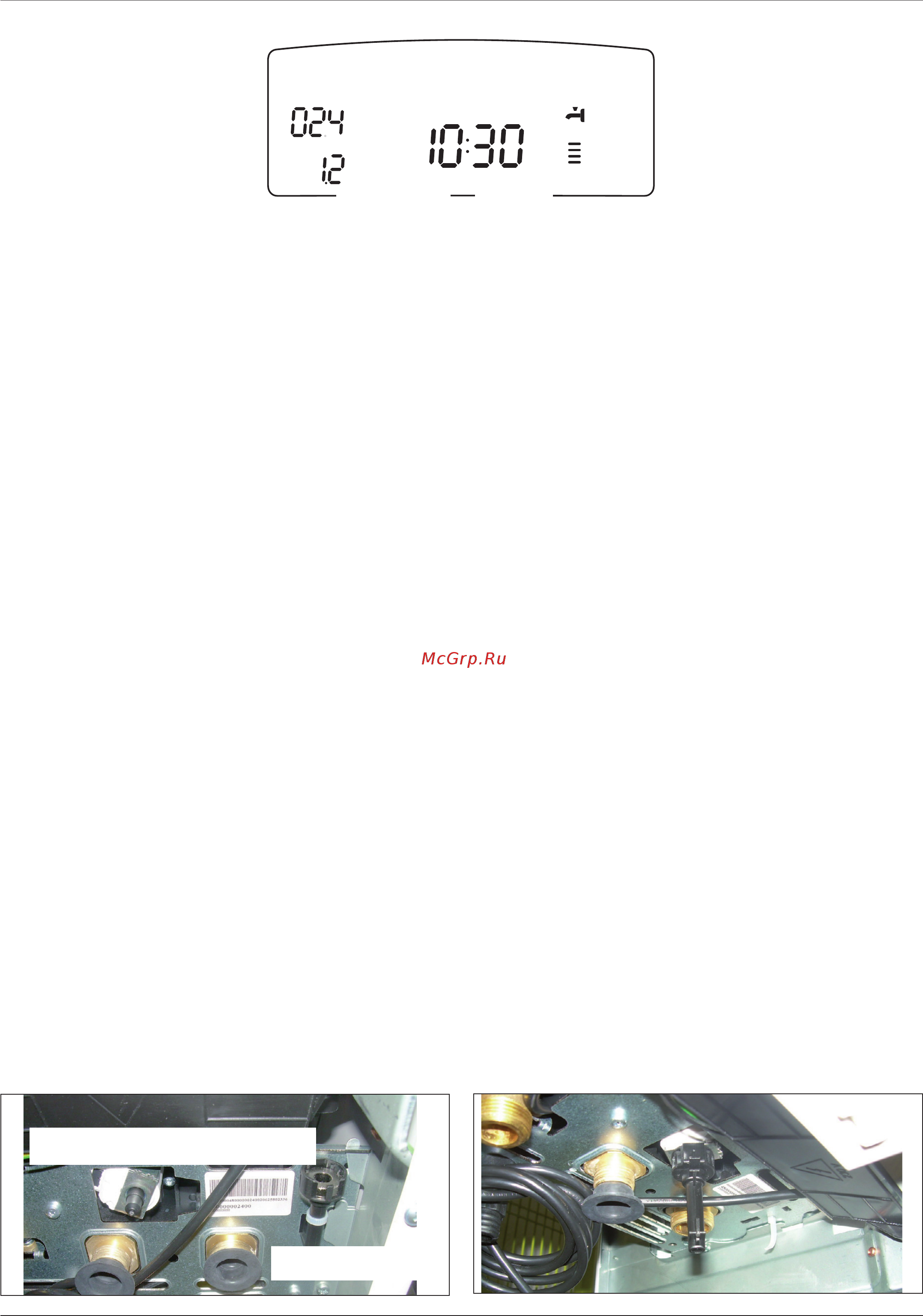

Порядок пуска в эксплуатацию
Чтобы включить котел, нажмите
кнопку ON/OFF (ВКЛ/ВЫКЛ) на
панели управления. На дисплее
отображается:
Режим функционирования отображается с помощью трех
индикаторов (см. рисунок).
Первый индикатор отображает режим функционирования:
0 - Режим ожидания (текст на дисплее указывает на выбранный
режим работы – зимний (отопление) или летний (ГВС)
C - Отопление
c - Задержка отключения насоса в режиме отопления
d - Горячее водоснабжение
Н - Задержка отключения насоса в режиме ГВС
F - Режим защиты от замерзания (насос работает)
- Режим защиты от замерзания (горелка работает)
Второй и третий индикаторы отображают:
- температуру воды при отсутствии запроса на отопление
- температуру воды в контуре отопления
- температуру воды в контуре ГВС
- температуру воды в режиме защиты от замерзания.
Кроме того, возможно отображение следующих режимов:
P 1 = Включен режим автоматического принудительного удаления
воздуха из котла и контура отопления
Р 4 =Включен режим полуавтоматической подпитки
= Закончен режим полуавтоматической подпитки
Начальные процедуры
Безопасность и работоспособность котла обеспечиваются только
при условии его ввода в эксплуатацию специалистом, имеющим
квалификацию в соответствии с действующими нормами и
правилами.
Электропитание
− Убедитесь, что напряжение и частота в сети электропитания
соответствуют указанным на заводской табличке котла;
− УБЕДИТЕСЬ, ЧТО КОТЕЛ НАДЕЖНО ЗАЗЕМЛЕН.
Заполнение контура отопления
Действуйте следующим образом:
- Откройте воздушные клапаны радиаторов контура отопления.
- Поднимите колпачок автоматического воздухоотводчика
циркуляционного насоса.
- С помощью магнитного ключа, поставляемого вместе с котлом
(подвешен к поддону), откройте электромагнитный клапан
подпитки (см. рисунок) и постепенно перекрывайте воздушные
клапаны на радиаторах контура отопления, пока не начнет
выходить вода.
- Когда давление по показаниям манометра достигнет 0,1 - 0,15
МПа (1 - 1,5 бар), перекройте клапан подпитки.
Procedura de aprindere
Apăsaţi tasta ON/OFF de pe panoul de
comenzi pentru a aprinde cazanul; pe
display va apărea:
Modul de funcţionare este indicat de cele 3 cifre evidenţiate în desenul
de mai sus:
prima cifră indică modalitatea de funcţionare:
0 - Aşteptare, nicio cerere
C - Cerere încălzire
c - Post-circulare încălzire
d - Cerere apă caldă menajeră
H - Post-circulare după un consum de apă caldă menajeră
F - Pompa circulare ptr protecţie la îngheţ activă
- Arzător protecţie la îngheţ activ
a doua şi a treia cifră indică:
- temperatura pe tur, dacă nu este activă nici o cerere
- temperatura de tur, în modalitatea de încălzire
- temperatura apei calde sanitare, în modalitatea circuit sanitar
- temperatura de tur, în modalitatea antiîngheţ
Se semnalează şi desfăşurarea anumitor funcţii:
P 1 = Ciclul de aerisire este activat
P 4 = Umplerea semiautomată activată
Pregătirea pentru punerea în funcţiune
Pentru a garanta siguranţa şi buna funcţionare a centralei, punerea în
funcţiune trebuie să fi e efectuată de către un tehnician califi cat şi care
să fi e autorizat de lege, în acest sens.
Alimentarea Electrică
- Verifi caţi dacă tensiunea şi frecvenţa de alimentare coincid cu date-
le înscrise pe placa de timbru a centralei;
- verifi caţi efi cienţa împământării.
Umplerea instalaţiei cu apă
Procedaţi după cum urmează:
- deschideţi robinetul de pe circuitul de tur (alimentare cu apă rece);
- desfaceţi capacul valvei automate de suprapresiune, de pe pompa de
circulaţie;
- puneţi în funcţiune cazanul (apăsând tasta On/Off ) şi selectaţi cu tasta
M
ODE modalitatea stand-by; cazanul nu primeşte nici o cerere, nici de la
circuitul de încălzire, nici de la cel sanitar.
- utilizând magnetul furnizat cu cazanul, lipit de vas, deschideţi
electrovalva de umplere (prindeţi magnetul după indicaţiile din fi gură).
- decuplaţi magnetul pentru a închide electrovalva de umplere, când
presiunea va fi între 1 şi 1,5 bari.
bar
Магнитный ключ
magnet
Электромагнитный клапан подпитки
Electrovalvă de umplere
vară
Летний режим
