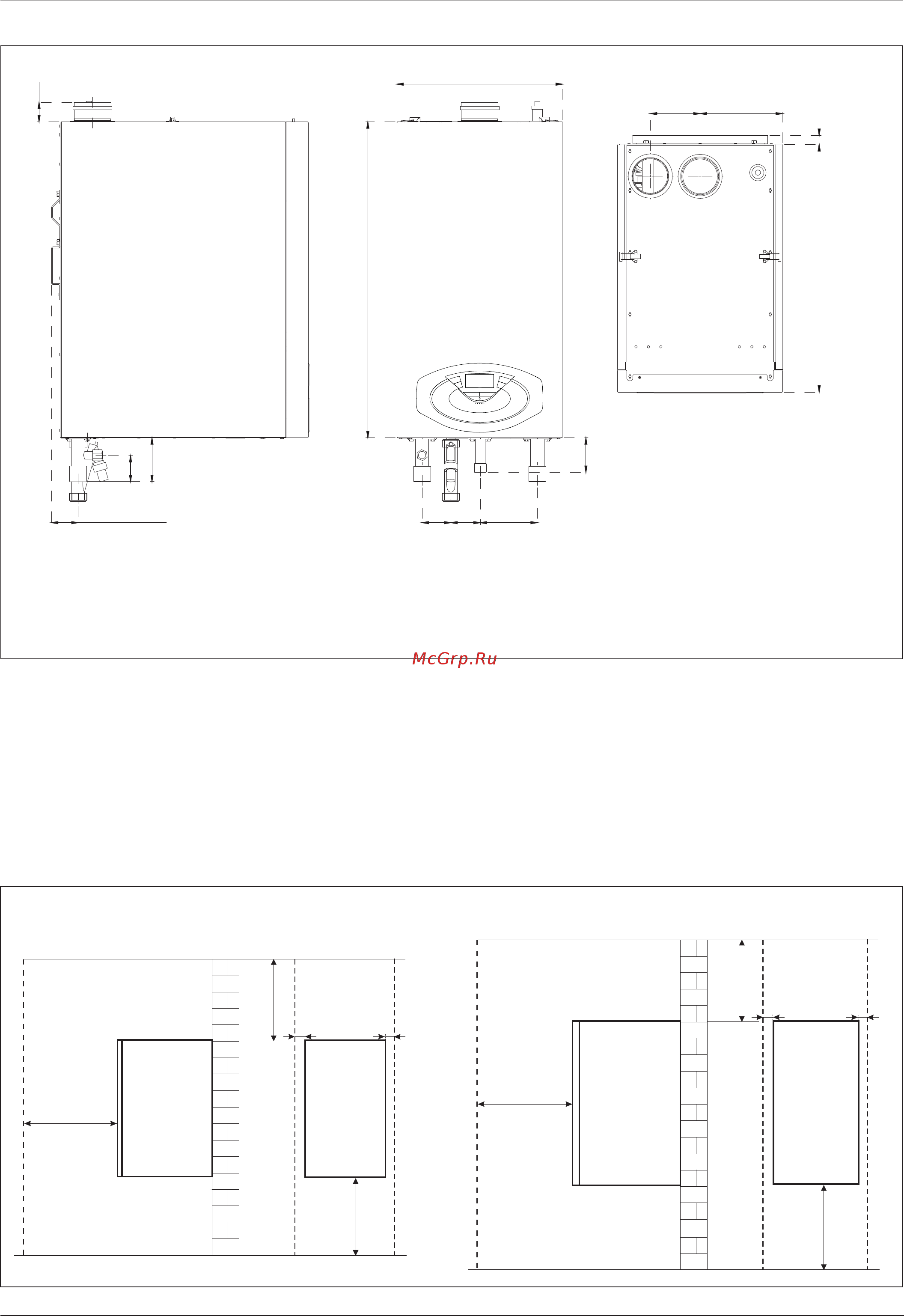

Opis urządzenia
Описание котла
465
888
81 81
162
97
54
74
123
75
140 231
26
586 (115) - 696 (150)
ACEF
A - C - E - F
GENUS PREMIUM EVO HP 115/150
A. Zasilanie instalacji CO 1” 1/2 M
C. Przyłącze gazowe 1” M
E. Powrót z instalacji c.o. 1” 1/2 M
F. Odprowadzanie skroplin
A. Патрубок подачи в контур отопления 1” 1/2 M
C. Подвод газа 1” M
E. Возврат из контура отопления 1” 1/2 M
F. Отвод конденсата
Minimalne odległości podczas instalowania
Aby zapewnić łatwy dostęp do urządzenia podczas wszelkich prac
związanych z obsługą kotła, konieczne jest zapewnienie wokół niego
wolnego miejsca przynajmniej w minimalnej odległości, jak to widać
na schemacie.
Umieścić kocioł na przeznaczonym dla niego miejscu zgodnie ze
wszystkimi regułami i zasadami, używając przy tym poziomicy.
Минимальные расстояния
Для легкого доступа к котлу при техническом обслуживании
следует обеспечить соответствующие минимально допустимые
расстояния (свободное пространство) от корпуса котла до
близлежащих предметов и поверхностей.
Устанавливать котел следует в соответствии с действующими
нормами и правилами, а также в соответствии с требованиями
производителя.
При установке обязательно используйте уровень, котел должен
находиться в строго горизонтальном положении.
450
053
0 0 3
50 50
450
053
004
50 50
GENUS PREMIUM EVO HP 45/65 GENUS PREMIUM EVO HP 85/100/115/150
