Uruchomienie
Пуск в эксплуатацию
Dostosowanie zawartości CO2 do maksymalnego przepływu
gazu (w trybie CWU)
Wybrać funkcję Analiza Spalin naciskając na przycisk
RESET przez 10 sekund.
UWAGA! Włączając funkcję analizy spalin można uzyskać
temperaturę wody wypływającej z kotła wyższą niż 65°C.
Wyświetlacz pokaże tryb
maksymalnej mocy CO.
Obrócić pokretło
wybierająć maksymalną
moc CWU.
Poczekać 1 minutę na ustabilizowanie się działania kotła przed
wykonaniem analiz spalania.
Odczytać wartość CO2 (%) i porównać ją z wartościami, jakie zawiera
poniższa tabela (wartości przy zamkniętej obudowie).
Pегулирование содержания CO2 при максимальном
расходе газа (режим нагрева воды для бытовых нужд)
Выберите функцию “Режим “Трубочист”, нажатием кнопки
«RESET» («ПЕРЕЗАГРУЗКА») в течение 10 секунд.
ВНИМАНИЕ! При действии функции «ТРУБОЧИСТ»
температура воды на выходе из котла может быть выше
65 °C.
Дисплей показывает
актиацию режима
«ТРУБОЧИСТ» в режиме
«Максимальная
мощность отопления».
Поверните рукоятку
в положение
«Максимаотная
мощность ГВС»
Перед выполнением анализов процесса горения подождите 1
минуту, пока работа котла стабилизируется.
Определите значение содержания CO2 (в %) и сравните его со
значениями в таблице ниже (значения для закрытого кожуха).

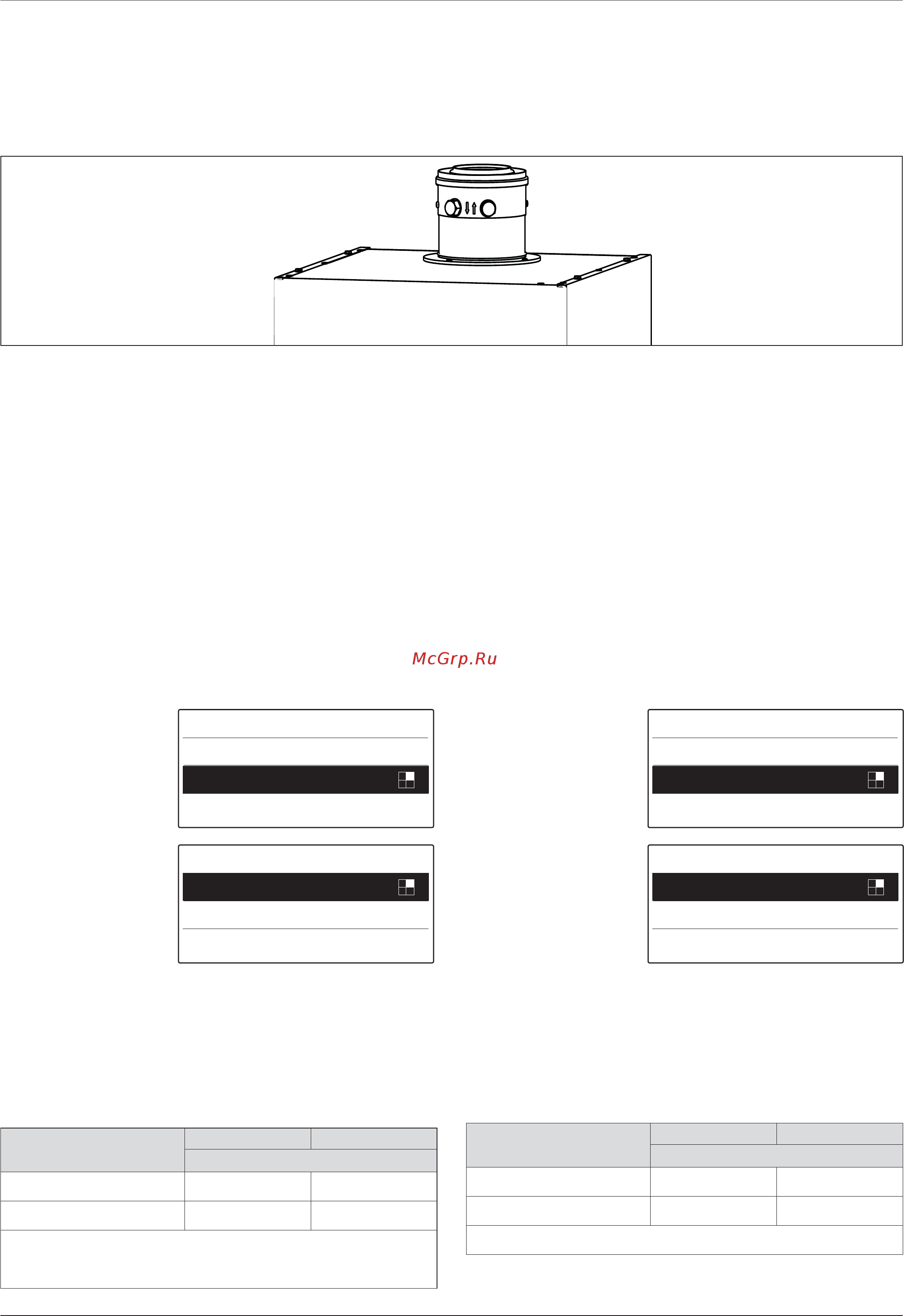

Funkcja testowa i analiza spalania
Na zewnętrznej części kolektora spalin kocioł posiada dwa gniazda
do pomiaru temperatury gazów i powietrza pochodzących ze spala-
nia oraz stężeń O2 i CO2.
Aby dostać się do powyższych gniazdek, należy odkręcić dwie
zaślepki.
Sprawdzenie regulacji gazu
Aby wykonać analizy spalania, należy włączyć funkcja testowa.
Analiza spalania przy maksymalnym przepływie gazu
Należy włączyć funkcję Analiza Spalin z maksymalną mocą
sanitarną/ogrzewania.
Poczekać na ustabilizowanie się pracy kotła i przeprowadzić analizę
spalania, sprawdzając wartość CO2 według poniższej tabeli
Анализ продуктов сгорания – Ружим “Трубочист”
На внешней стенке коллектора дымоудаления котла имеются два
отверстия для измерения температуры продуктов сгорания и
воздуха, необходимого для горения, концентрации О2 и СО2 и
т.д.
Для доступа к вышеуказанным выводам необходимо открутить
две заглушки..
Проверка настройки газа
Для анализа продуктов сгорания необходимо включить Режим
“Трубочист”.
Анализ продуктов сгорания при максимальной мощности
Активизируйте функцию “Режим “Трубочист” с максимальной
мощностью сантехники/обогрева.
Дождитесь стабилизации аппарата и проведите анализ продуктов
сгорания, проверяя значение СО2 согласно приведенной ниже
таблице
CO
2
MAX MIN
CO
2
(%)
G20
9,0 ± 0,2 8,4 ± 0,2
G31 9,8± 0,2 9,2 ± 0,2
Всегда должна быть разница в 0,6% между max и min
CO
2
MAX MIN
CO
2
(%)
G20
9,0 ± 0,2 8,4 ± 0,2
G31 9,8± 0,2 9,2 ± 0,2
UWAGA!
Zawsze minimalna różnica między MIN i MAX musi wynosić
0,6%
ɆɚɤɫɦɨɳɧɨɫɬɶȽȼɋ
Ɇɢɧɦɨɳɧɨɫɬɶ
ɊɟɠɢɦɌɊɍȻɈɑɂɋɌɚɤɬɢɜɟɧ
Ɇɚɤɫɦɨɳɧɨɫɬɶɨɬɨɩɥɟɧɢɹ
Ɇɢɧɦɨɳɧɨɫɬɶ
ɊɟɠɢɦɌɊɍȻɈɑɂɋɌɚɤɬɢɜɟɧ
Ɇɚɤɫɦɨɳɧɨɫɬɶɨɬɨɩɥɟɧɢɹ
ɆɚɤɫɦɨɳɧɨɫɬɶȽȼɋ
Wysoki (maks. moc c.w.u.)
Niski (minimalna moc)
Komin aktywny
ĝUHGQLPDNVPRFJU]HZF]D
Niski (minimalna moc)
Komin aktywny
ĝUHGQLPDNVPRFJU]HZF]D
Wysoki (PDNVPRFFZX)
