Ariston GENUS PREMIUM EVO HP 150 [6/64] C 40 c
![Ariston GENUS PREMIUM EVO HP 115 [6/64] C 40 c](/views2/1406508/page6/bg6.png)
6
Opis urządzenia
Описание котла

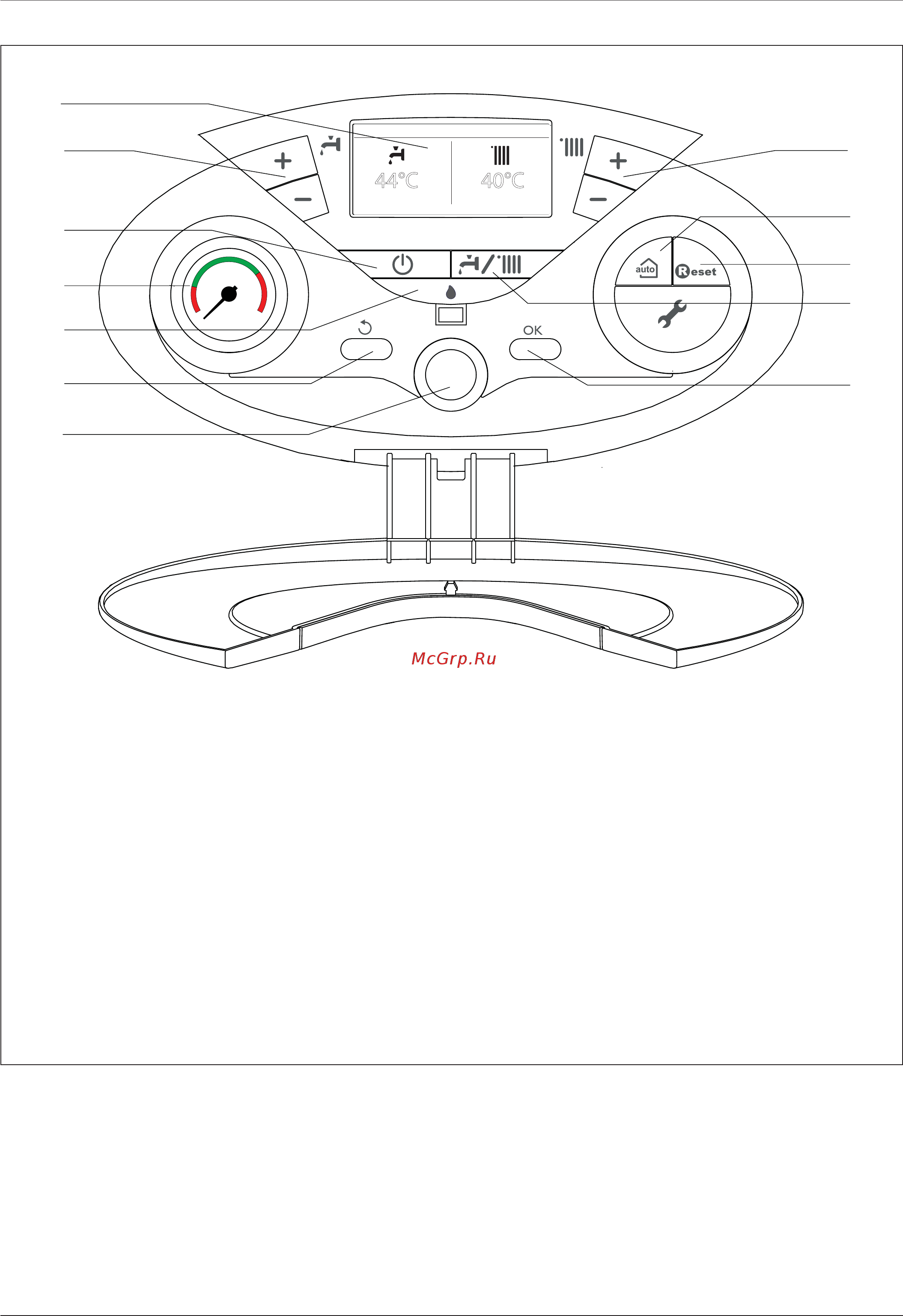

Panel sterowania Панель управления
24/01/2011 12:25
44°C 40°C
1
2
3
6
5
4
7
12
10
11
9
8
Opis:
1. Wyświetlacz (patrz następna strona)
2. Przyciski +/- regulacji temperatury wody użytkowej
3. Przycisk ON/OFF
4. Manometr
5. Niebieska dioda LED - obecność płomienia
6. Przycisk ESC
7. Pokrętło programowania
8. Przycisk OK (Programowanie)
9. Przycisk MODE (Wybór trybu działania kotła)
10. Przycisk RESET
11. Przycisk AUTO (Włączenie Termoregulacji)
12. Przyciski +/- regulacji temperatury ogrzewania
Обозначения:
1. Дисплей
2. Кнопки +/- регуляции температуры ГВС
3. Кнопка ON/OFF (ВКЛ/ВЫКЛ)
4. Манометр
5. Индикатор пламени на горелке(синий)
6. Кнопка ESC (отмена)
7. Поворотный переключатель для
программирования котла и перемещения по
строкам меню
8. Кнопка OK (меню/ввод – кнопка настройки
параметров и программирования)
9. Кнопка MODE (выбор режима “летний / зимний”)
10. Кнопка RESET (сброс)
11. Кнопка AUTO (автоматический режим)
12. Кнопки +/- регуляции температуры отопления
