21
instalacyjne
Установка
Parametry wody kotłowej
W przypadku, gdy woda ma twardość większą niż 25º Fr, konieczne
jest użycie odpowiednio uzdatnionej wody, w celu uniknięcia
tworzenia się możliwego osadu w kotle, spowodowanego przez
twardą wodę, lub korozji spowodowanej przez agresywną wodę.
Należy pamiętać, że z powodu niskiej przewodności cieplnej także
mały osad, o grubości wynoszącej kilka milimetrów, powoduje
znaczne przegrzewanie się ścian generatora, co pociąga za sobą
poważne niedogodności.
Uzdatnianie używanej wody jest konieczne w przypadku dużych
urządzeń (z dużą ilością wody) lub częstego wprowadzania wody do
urządzenia. Jeśli okazałoby się konieczne częściowe lub całkowite
opróżnienie instalacji, zaleca się ponowne napełnienie instalacji
wodą uzdatnioną.
Требования к качеству воды
При наличии воды жесткостью более 25° Fr (25Fr = 5,0 мг*экв/л)
необходимо использовать воду, подготовленную должным
образом, для того чтобы избежать возможной накипи в
котле в результате жесткой воды или коррозии по причине
агрессивных вод. Следует помнить, что даже небольшая накипь
толщиной несколько миллиметров может вызвать, по причине
ее низкой тепловой проводимости, значительный перегрев
теплообменника и сбои в работе теплогенератора.
В случае большой емкости системы теплоснабжения или частых
подпиток необходимо предварительно подготавливать воду
перед использованием ее в системе теплоснабжения. При
сливе воды из системы отопления при следующем заполнении
необходимо использовать подготовленную воду.
Отвод конденсата
Высокая энергетическая отдача приводит к образования
конденсата, который нужно отводить. С этой целью необходимо
использовать пластиковый шланг, прокладываемый в
положении, препятствующем застаиванию конденсата в котле.
Шланг подсоединяется к сливному сифону с возможностью
визуального контроля.
Соблюдайте действующие национальные нормативы по монтажу
и возможные предписания местных властей и организаций,
отвечающих за здравоохранение населения.

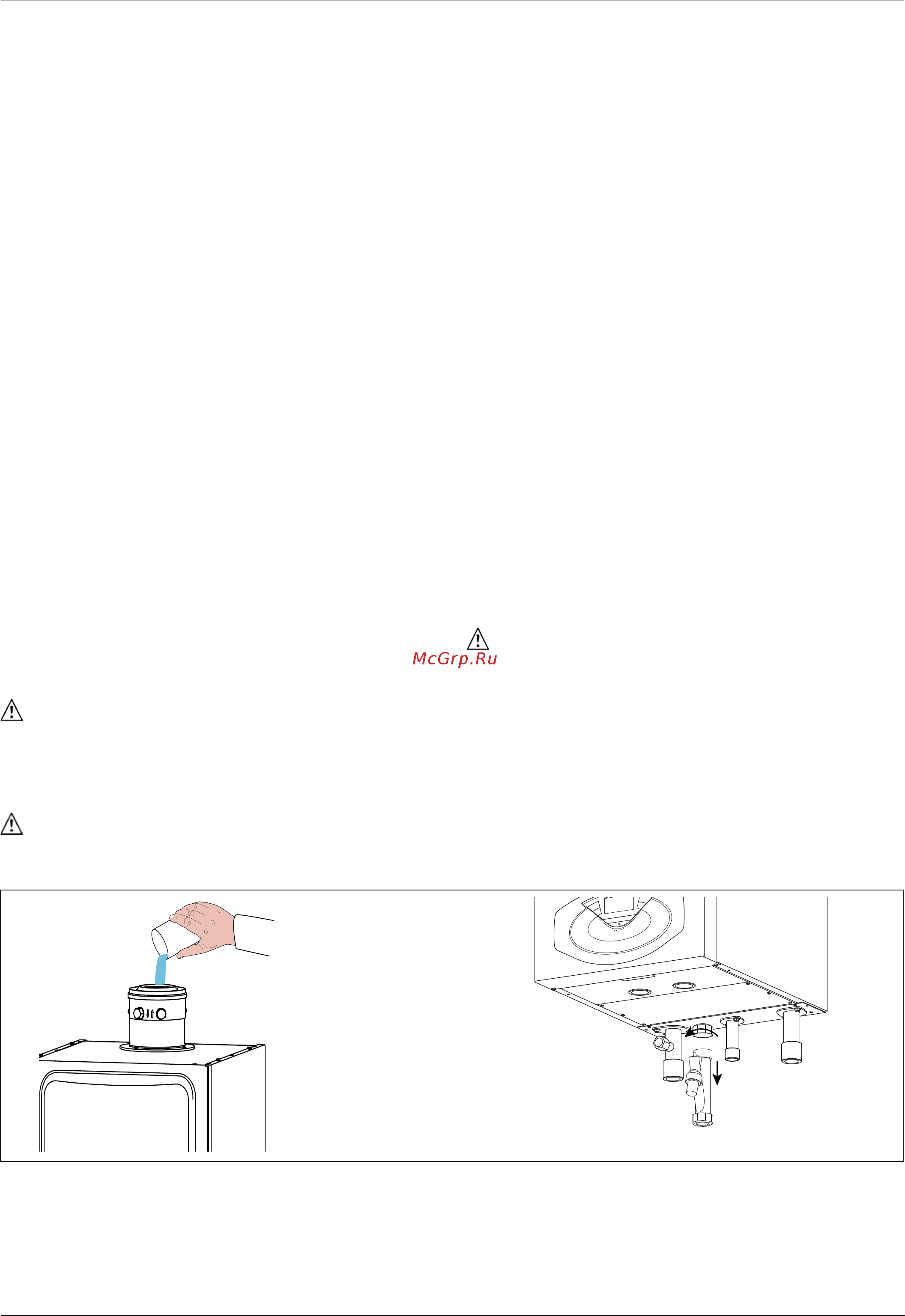

Перед началом эксплуатации котла необходимо заполнить
сифон водой.
Залейте примерно 1/4 литра через отверстие дымоудаления
перед подсоединением отводного/приточного трубопроводов
или отвинтите сифон, расположенный под котлом, заполните его
водой и правильно установите на место.
Внимание! Отсутствие воды в сифоне приводит к
утечке продуктов сгорания.
Odprowadzanie skroplin
Wysoka wydajność energetyczna powoduje powstawanie skro-
plin, które powinny zostać wyeliminowane. W tym celu należy użyć
przewodu plastikowego umieszczonego w taki sposób, aby można
było uniknąć wszelkiego zastoju skroplin wewnątrz kotła. Ten
przewód powinien być podłączony do syfonu odprowadzającego
kotła w taki sposób, aby możliwe było przeprowadzanie jego kontroli
wzrokowej.
Przestrzegać norm dotyczących instalacji obowiązujących w kraju, w
którym jest ona wykonywana i podporządkować się ewentualnym
przepisom lokalnym oraz przepisom ustanowionym przez organi-
zacje mające na względzie ochronę zdrowia publicznego.
Sprawdzić montaż przewodu odprowadzania skroplin:- nie powinien
być on zakleszczony podczas podłączania
- nie powinien być podwójnie zagięty
- należy pamiętać, by przy wprowadzaniu go do syfonu, jego druga
końcówka miała dostęp do powietrza.
Do odprowadzania skroplin należy używać wyłącznie przewodów
spełniających odpowiednie normy.
Wydatek skroplin może osiągnąć 5 litry / godzinę. Ponieważ skropliny
mają właściwości kwasowe (PH bliski 2), należy pamiętać o podjęciu
wszelkich środków ostrożności przed przystąpieniem do naprawy.
Przed pierwszym uruchomienie urządzenia należy koniec-
znie napełnić syfon wodą. W tym celu wlać około 1/4 litra
wody przez otwór odprowadzania spalin przed zamonto-
waniem urządzenia odprowadzającego lub odkręcić syfon
umieszczony pod kotłem, napełnić go wodą i ponownie
zamontować.
Uwaga! brak wody w syfonie powoduje uchodzenie spalin
do powietrza otoczenia.
