24
instalacyjne
Установка

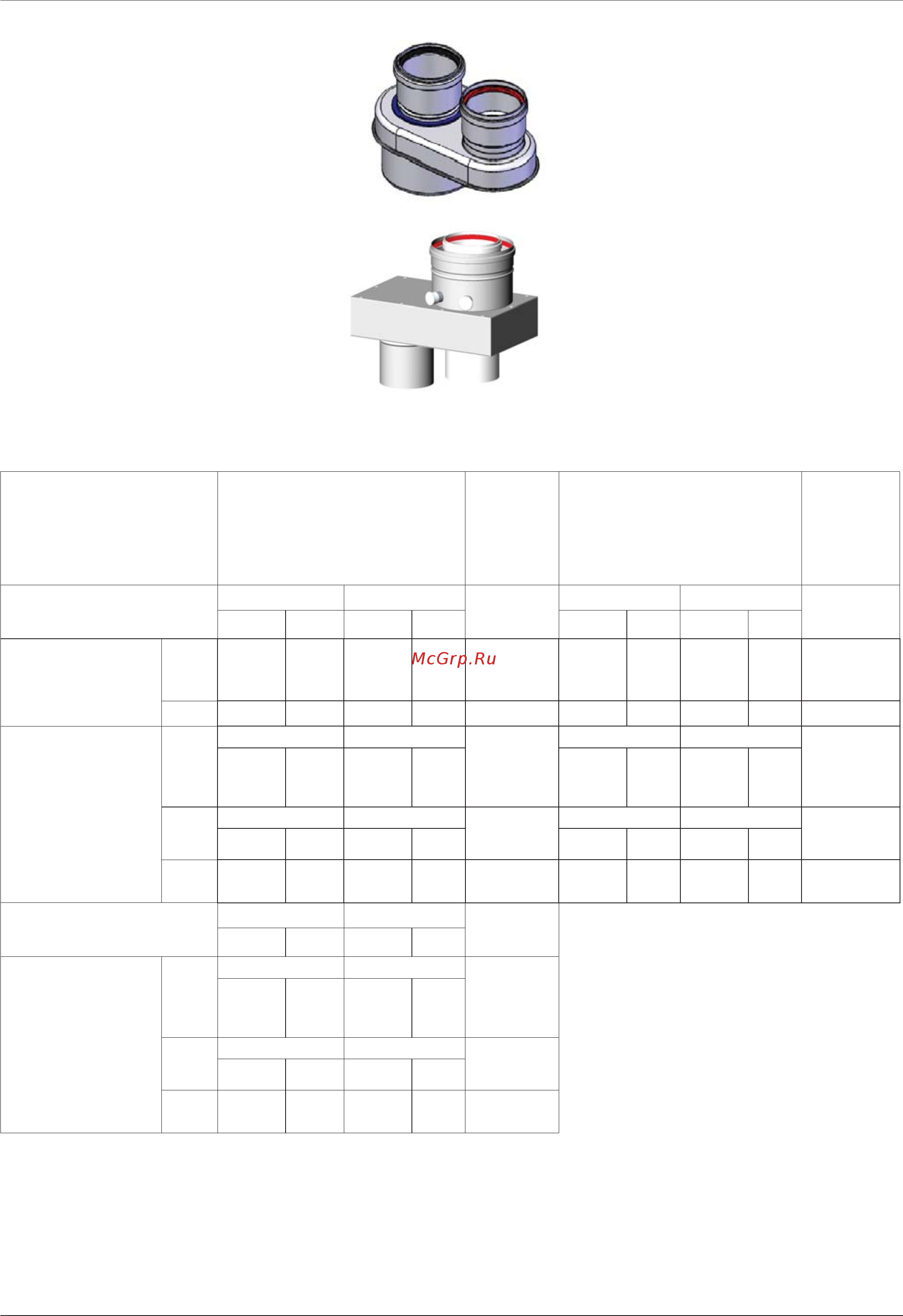

Tabela typów układów zasysania/odprowadzania spalin
kde platí S1 = sání vzduchu - S2 = výfuk plynů
Типы и длины трубопроводов подачи воздуха и отвода
продуктов сгорания
S1 – подача воздуха; S2 = отвод продуктов сгорания
Rodzaj układu odprowadzania
spalin
Maksymalna długość kanałów
zasysania/odprowadzania spalin
Maximální délka sacího (m)
Максимальные эквивалентные
длины дымохода/воздуховода
Średnica
kanałów
(mm)
Диаметры
труб,
мм
Maksymalna długość kanałów
zasysania/odprowadzania spalin
Maximální délka sacího (m)
Максимальные эквивалентные
длины дымохода/воздуховода
Średnica
kanałów
(mm)
Диаметры
труб,
мм
45 65 85 100
MIN MAX MIN MAX MIN MAX MIN MAX
Systemy ółosiowe
Коаксиальная
система
C13
C33
C43
1 12 1 8 ø 80/125 1 5 1 5 ø 110/150
B33 1 12 1 8 ø 80/125 1 5 1 5 ø 110/150
Systemy podwójnych
Раздельная система
C13
C23
C33
C43
S1 = S2 S1 = S2
ø 80/80
S1 = S2 S1 = S2
ø 100/110
0,5 / 0,5 24/24 0,5 / 0,5 15/15 0,5 / 0,5 24/24 0,5 / 0,5 24/24
C53
C83
1 + S2 1 + S2
ø 80/80
1 + S2 1 + S2
ø 100/110
149116 149149
B23 0,5 49 0,5 30 ø 80 0,5 49 0,5 49 ø 110
115 150
MIN MAX MIN MAX
Systemy podwójnych
Раздельная система
C13
C23
C33
C43
S1 = S2 S1 = S2
ø 100/110
0,5 / 0,5 21/21 0,5 / 0,5 14/14
C53
C83
1 + S2 1 + S2
ø 100/110
144127
B23 0,5 43 0,5 28 ø 110
GENUS PREMIUM EVO HP 45/65 przystosowany
jest do podłączenia do elementu dostosowującego
kolektora odprowadzania spalin i zasysania powietrza
z zastosowaniem śrub z wyposażenia.
Należy uważać na prawidłowe umieszczenie uszczelek.
W przypadku zastosowania podwójnych przewodów
zasysania i odprowadzania, należy użyć specjalnego
elementu dostosowującego.
GENUS PREMIUM HP 85/100/115/150
przystosowany jest do podłączenia do podwójnego
systemu zasysania i odprowadzania spalin 100/110.
W przypadku zastosowania współosiowych
przewodów zasysania i odprowadzania, należy
użyć specjalnego elementu dostosowującego.
GENUS PREMIUM EVO HP 45/65 имеет отборы для
подсоединения к адаптеру выпускного коллектора
для дыма и всасывания воздуха при помощи
комплектных винтов.
Будьте внимательны при установке прокладок.
При использовании устройств всасывания
и выброса раздвоенного типа применять
соответствующий адаптер.
GENUS PREMIUM HP EVO 85/100/115/150 имеет
отбор для подсоединения к системе всасывания и
выброса дыма раздвоенного типа 100/110.
При использовании устройств всасывания
и выброса коассиального типа необходимо
применять соответствующи адаптер.
